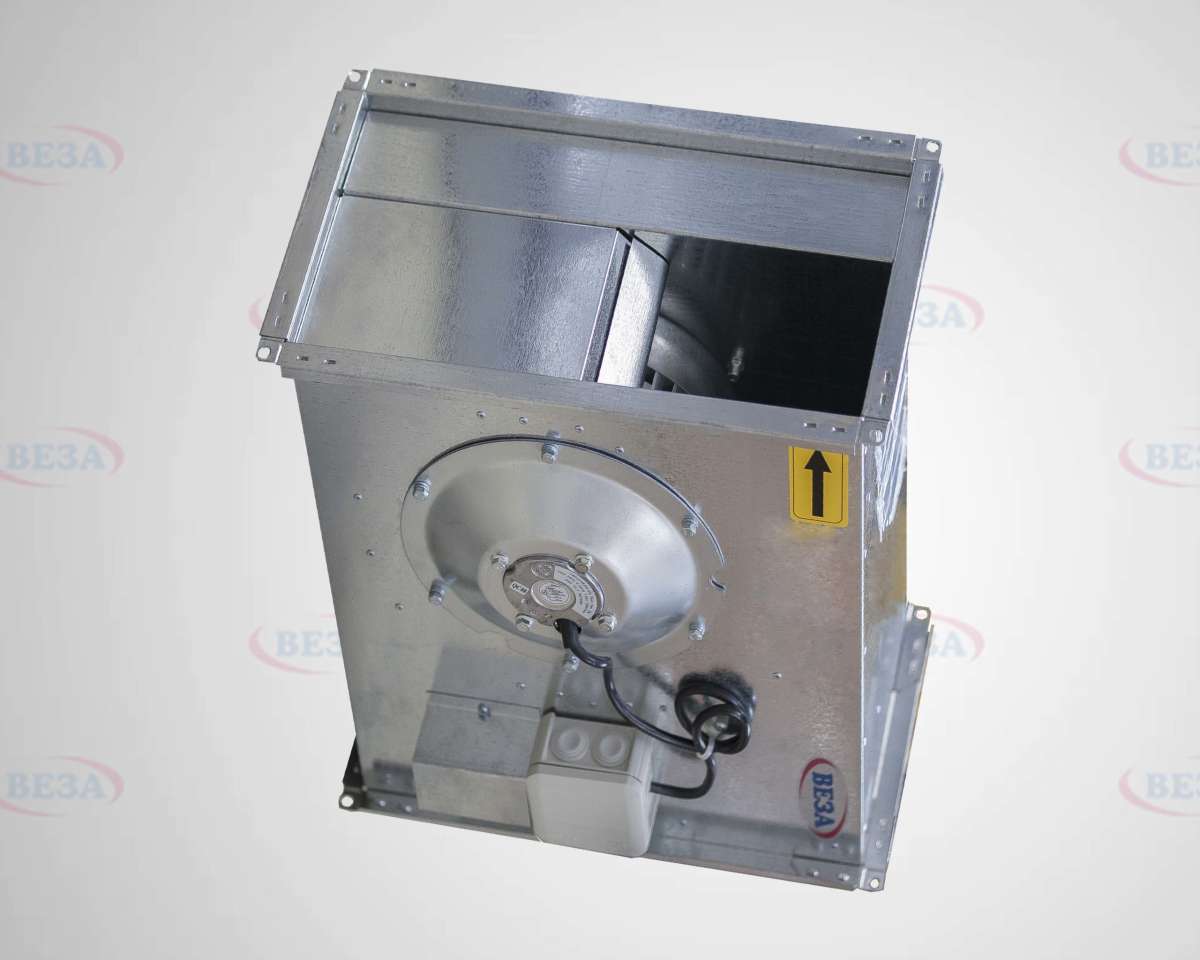

Вентилятор канальный прямоугольный с назад загнутыми лопатками КАНАЛ-ПКВ-Н (-RC)

Вентилятор канальный прямоугольный КАНАЛ-ПКВ-Н (-RC) с назад загнутыми лопатками. Встраивается в прямоугольный воздуховод приточных и вытяжных систем и работает на сетях с заметным сопротивлением.

Технические характеристики

Конструкция

Машина выполнена в прямоугольном корпусе с фланцами по типоразмерному ряду серии КАНАЛ. Внутри установлено радиальное рабочее колесо с назад загнутыми лопатками и электродвигатель на общей раме; съёмная панель обеспечивает доступ к колесу и клеммной коробке.

Колесо с назад загнутыми лопатками отличается более высоким КПД и пологой характеристикой мощности, что снижает риск перегрузки двигателя при отклонении рабочей точки. Корпус рассчитан на встраивание в линию из элементов серии КАНАЛ без переходных деталей.

Принцип работы

Вентилятор создаёт разность давлений и прогоняет воздух по сети. Назад загнутые лопатки эффективнее работают при повышенном сопротивлении: рабочая точка устойчива, а потребляемая мощность растёт умеренно при снижении расхода, что упрощает подбор двигателя и настройку системы.

Исполнения и обозначения

Как подобрать

• По расходу воздуха и полному давлению в расчётной точке сети
• По сечению прямоугольного воздуховода и присоединительным размерам
• По требованиям к энергопотреблению и КПД в рабочем диапазоне
• По необходимости регулирования производительности
• По температуре перемещаемого воздуха и условиям размещения

Монтаж и обслуживание

• Врезка во фланцевый разрыв воздуховода через гибкие вставки
• Установка на раму или подвесы с виброизоляторами
• Обеспечение прямых участков на входе и выходе для стабильного потока
• Доступ к съёмной панели для осмотра колеса и замены подшипникового узла
• Периодическая очистка колеса и контроль дисбаланса и уровня вибрации

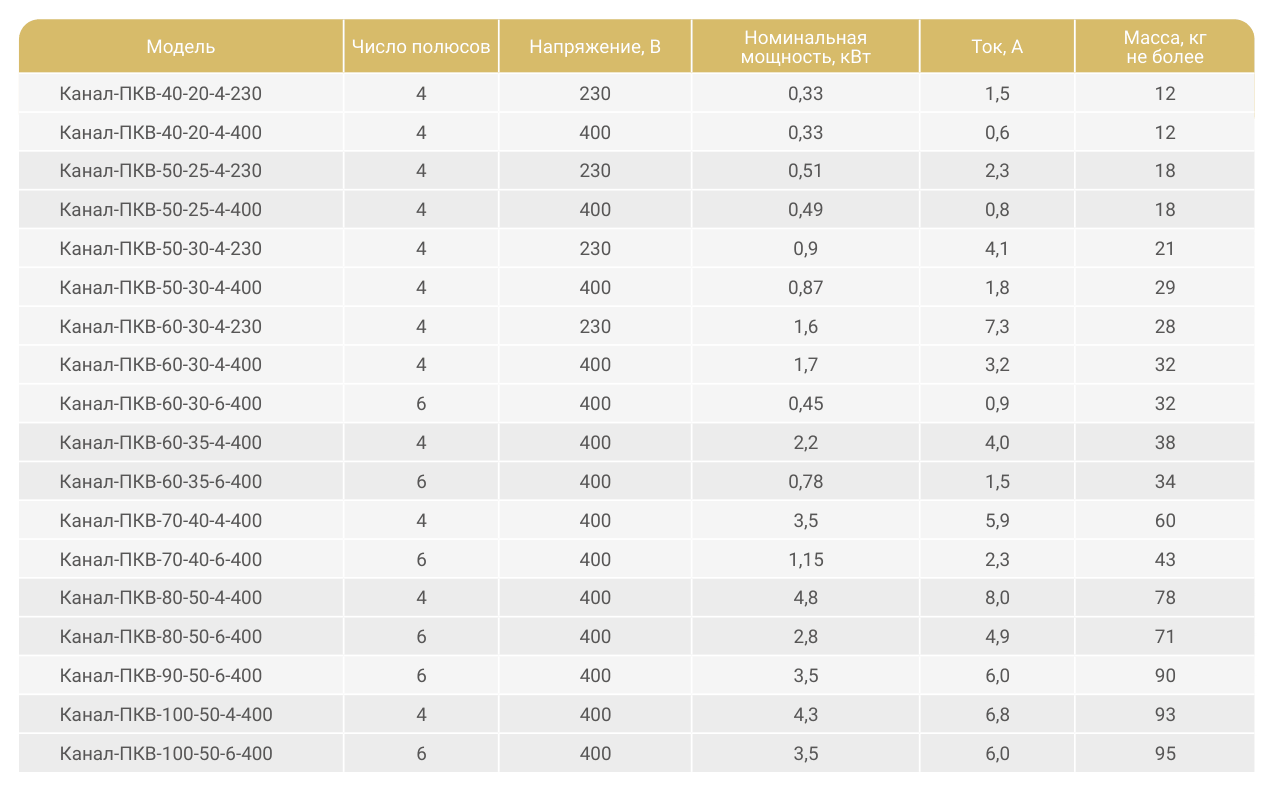

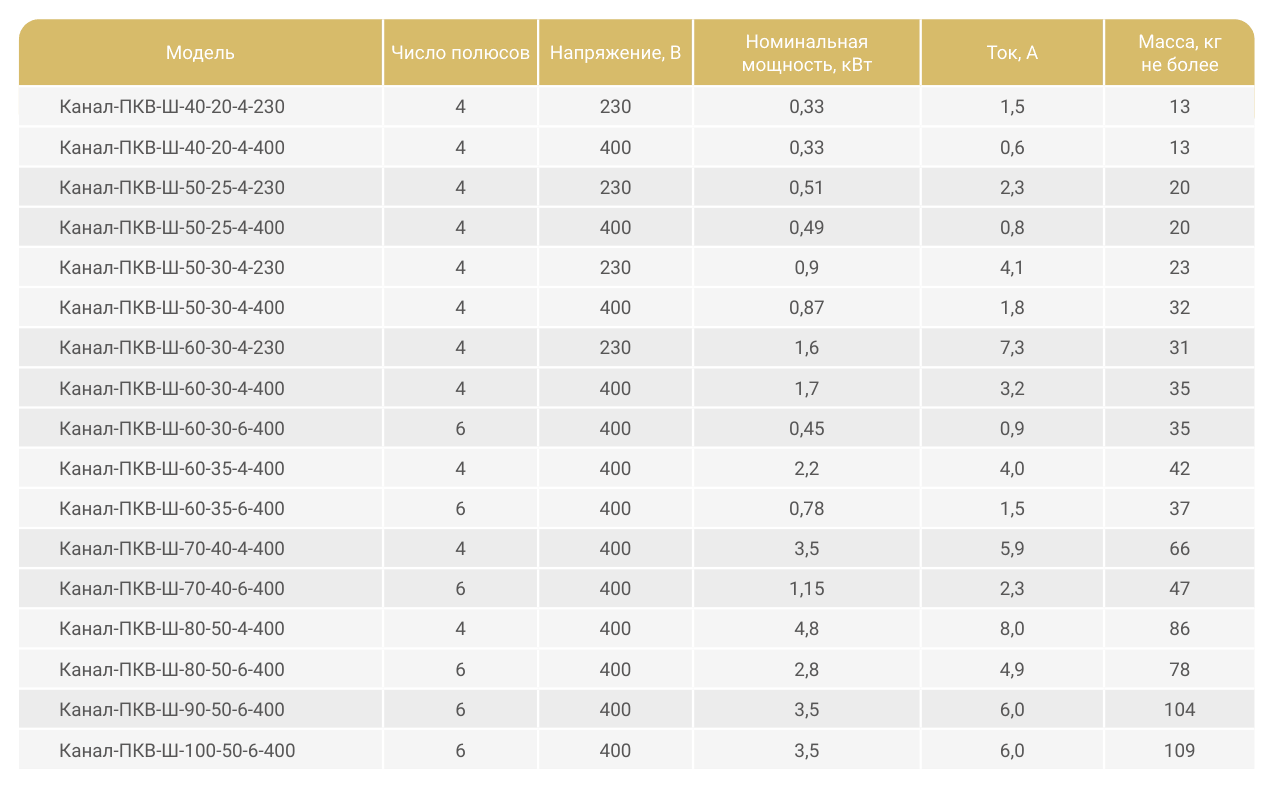

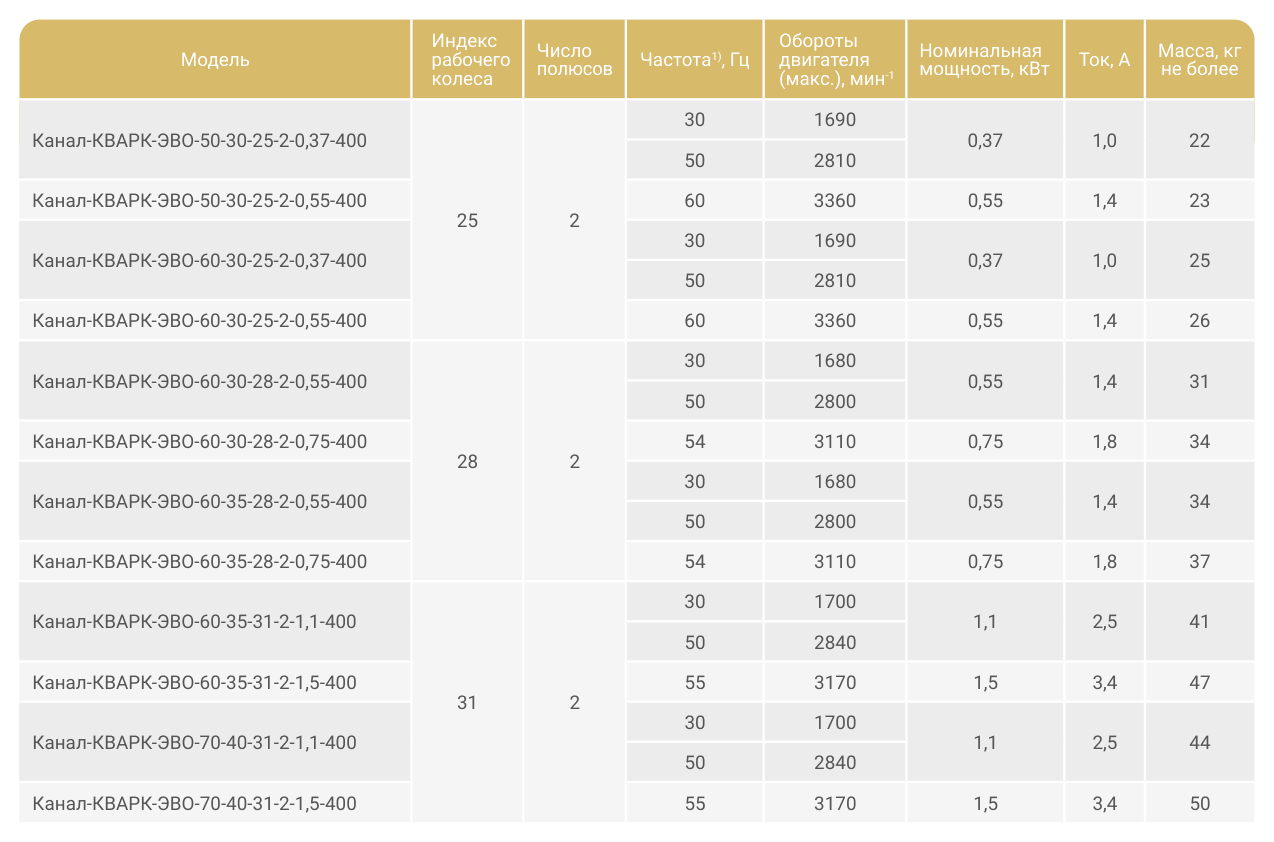

Чертежи и таблицы

Нажмите на изображение, чтобы открыть в полном размере. Данные приведены из каталога завода.
