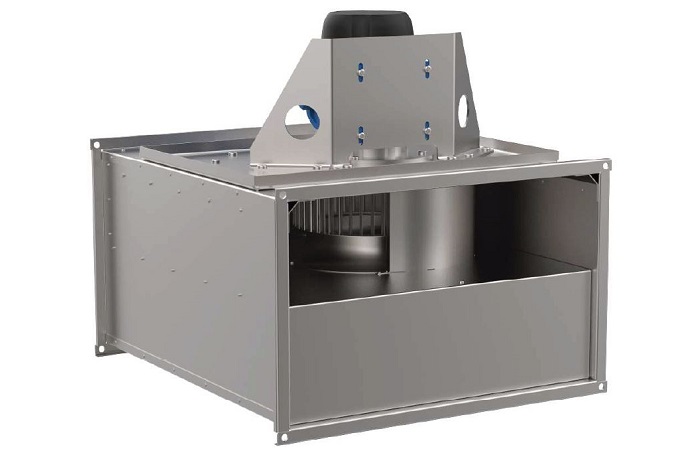

Вентилятор канальный радиальный прямоугольный КАНАЛ-КВАРК-ПВ

Вентилятор канальный радиальный прямоугольный КАНАЛ-КВАРК-ПВ — исполнение серии КВАРК для встраивания в прямоугольный воздуховод. Применяется в приточных и вытяжных системах общеобменной вентиляции.

Технические характеристики

Конструкция

Машина выполнена в прямоугольном корпусе с фланцами, унифицированными по типоразмерному ряду серии КАНАЛ. Внутри установлено радиальное рабочее колесо и электродвигатель на раме с виброразвязкой; съёмная панель открывает доступ к колесу и клеммной коробке.

Исполнение ПВ отличается от базового составом материалов и комплектацией узлов, что отражается на области применения машины. Присоединительные и габаритные размеры сохранены в пределах ряда, поэтому вентилятор стыкуется с прочими элементами линии без переходных вставок.

Принцип работы

Радиальное колесо повышает полное давление потока, обеспечивая расчётный расход через сеть воздуховодов. Встроенное в линию исполнение сокращает число дополнительных узлов: машина занимает участок канала и не требует отдельной камеры или опорной конструкции сложной формы.

Исполнения и обозначения

Как подобрать

• По расходу воздуха и полному давлению в расчётной точке
• По сечению воздуховода и присоединительным размерам
• По характеристикам перемещаемой среды и требуемому исполнению
• По температурному режиму и продолжительности работы
• По схеме питания и способу регулирования производительности

Монтаж и обслуживание

• Врезка во фланцевый разрыв воздуховода с гибкими вставками с обеих сторон
• Установка на раму или подвесы с виброизоляцией без нагружения сети
• Выполнение заземления и подключение по схеме завода-изготовителя
• Сохранение прямых участков до и после машины
• Периодический осмотр колеса, зазоров, крепежа и уровня вибрации

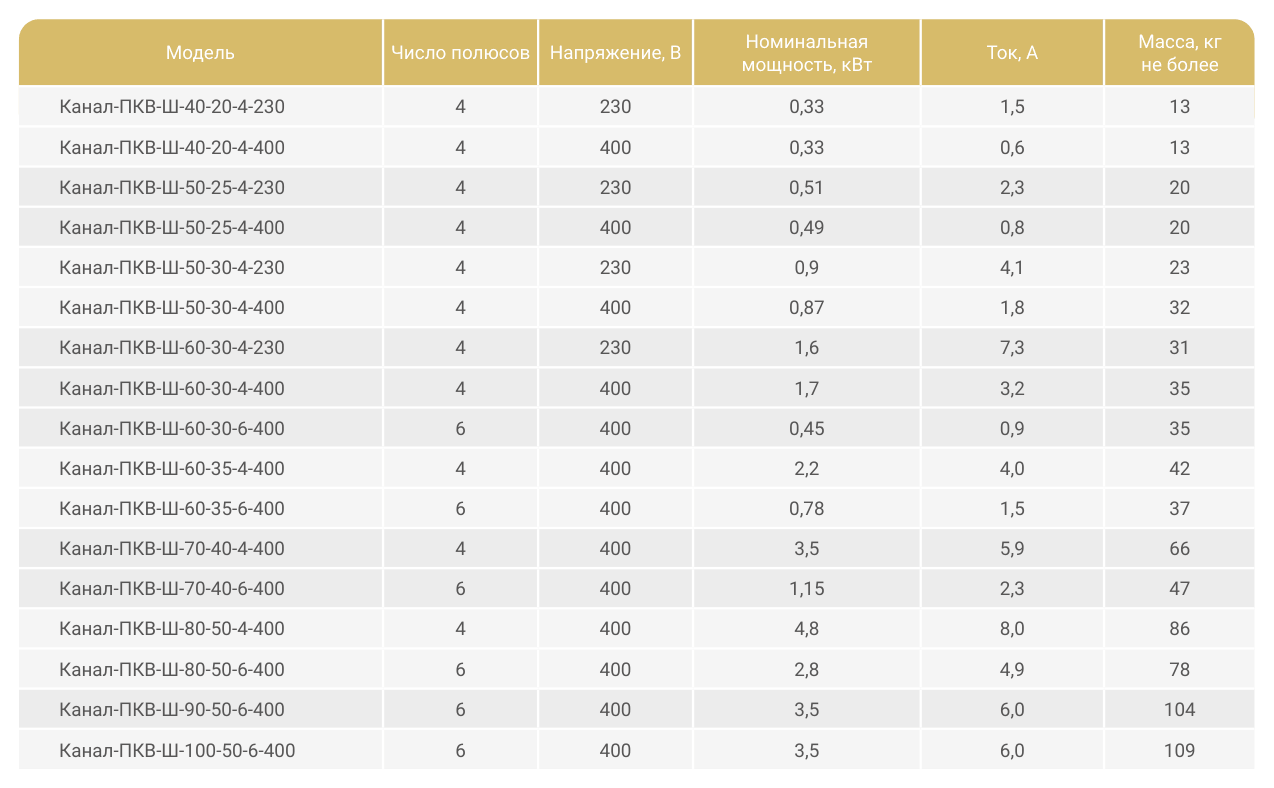

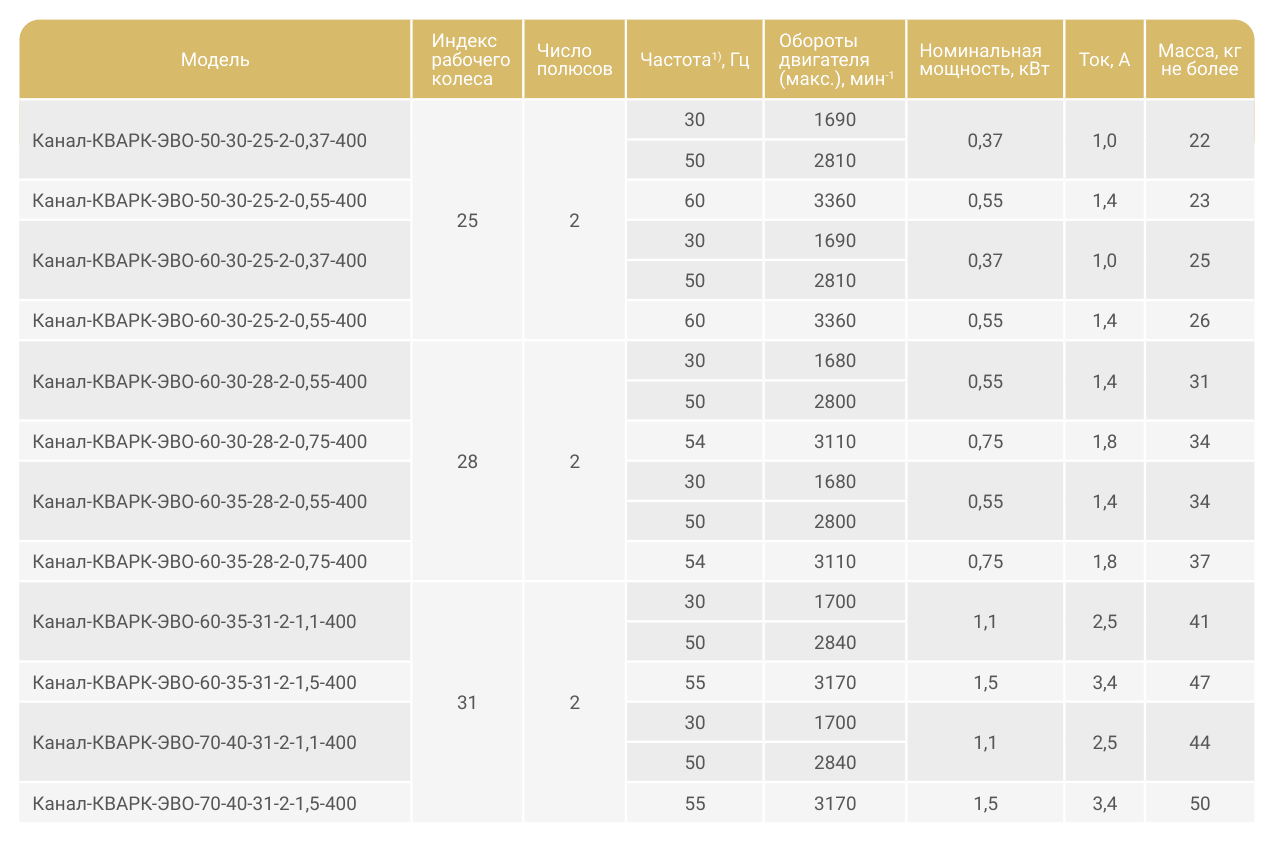

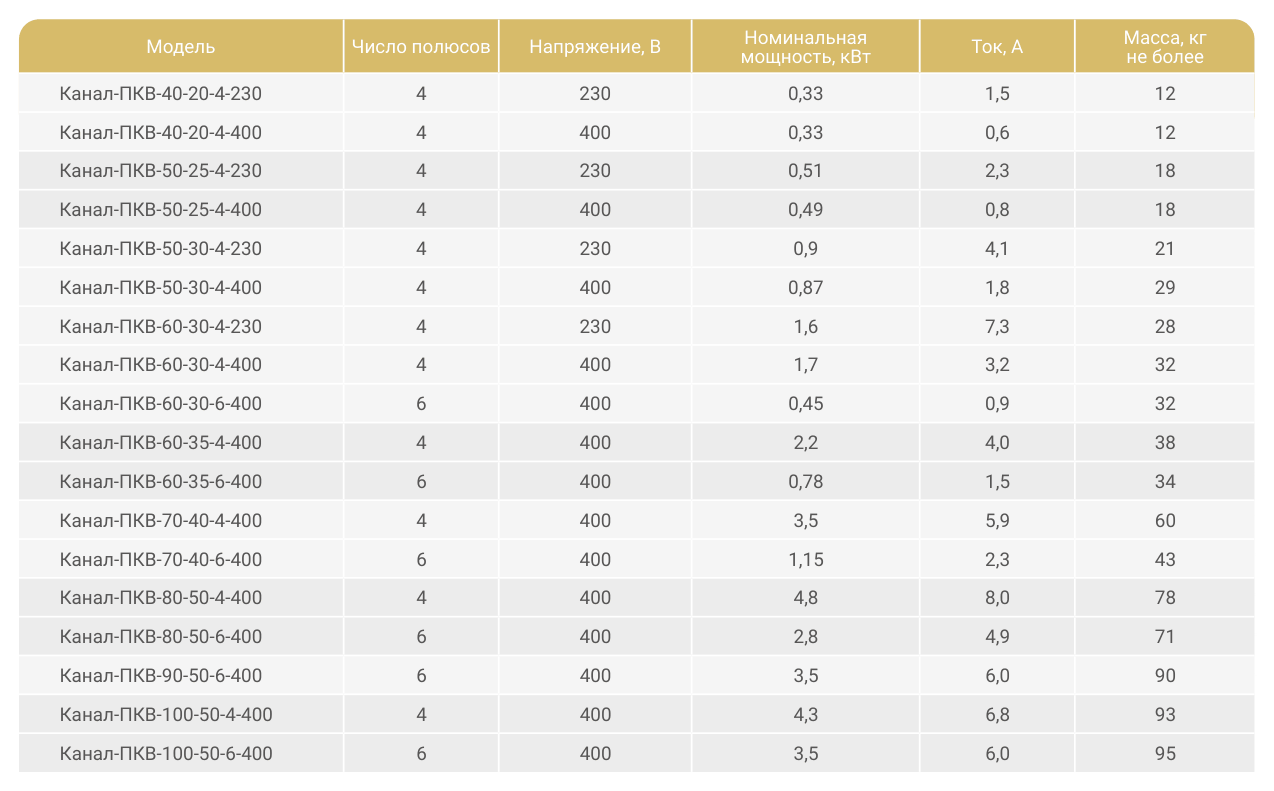

Чертежи и таблицы

Нажмите на изображение, чтобы открыть в полном размере. Данные приведены из каталога завода.
