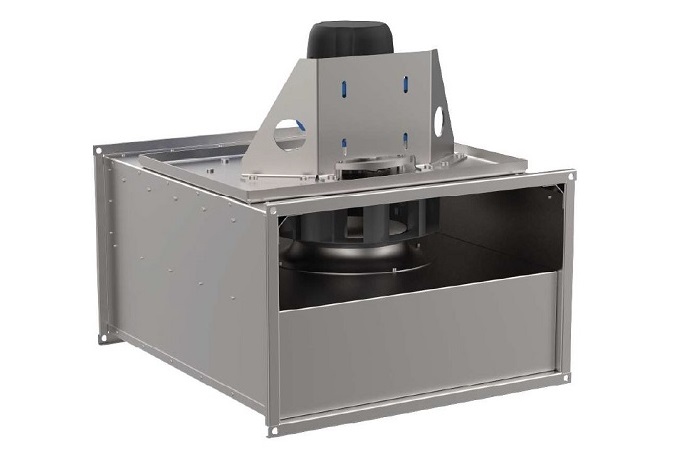

Вентилятор канальный радиальный прямоугольный КАНАЛ-КВАРК-ПН

Технические характеристики

Конструкция

Корпус канального вентилятора выполнен из оцинкованной стали и надёжно защищён от коррозии. Рабочие колёса с загнутыми назад лопатками проходят статическую и динамическую балансировку; такая форма лопатки сохраняет равномерную скорость воздуха по исходному сечению вентилятора.

Вентиляторы комплектуются асинхронными одно- или трёхфазными электродвигателями, частота вращения колеса регулируется частотным преобразователем. По дополнительному запросу ставится однофазный двигатель мощностью более 1,5 кВт; в однофазных машинах применяются пусковые и рабочие конденсаторы.

Принцип работы

Назад загнутая лопатка задаёт оптимальную скорость потока в вентиляционном канале, за счёт чего снижаются энергопотребление и уровень шума. Воздух входит и выходит по одной оси, поэтому вентилятор встраивается в прямоугольную трассу как проходной элемент и не требует переходов на другое сечение.

Исполнения и обозначения

Как подобрать

• Расход воздуха и потери давления в сети
• Размеры прямоугольного сечения воздуховода
• Тип питания и наличие частотного преобразователя в щите
• Требования по шуму на рабочем режиме
• Температура и состав перемещаемой среды

Монтаж и обслуживание

• Монтаж возможен в любом пространственном положении
• Соединения с воздуховодами выполняйте через гибкие вставки
• Предусмотрите сервисный доступ к колесу и клеммной коробке
• Проверяйте состояние конденсаторов в однофазных исполнениях
• Очищайте проточную часть по регламенту эксплуатации системы

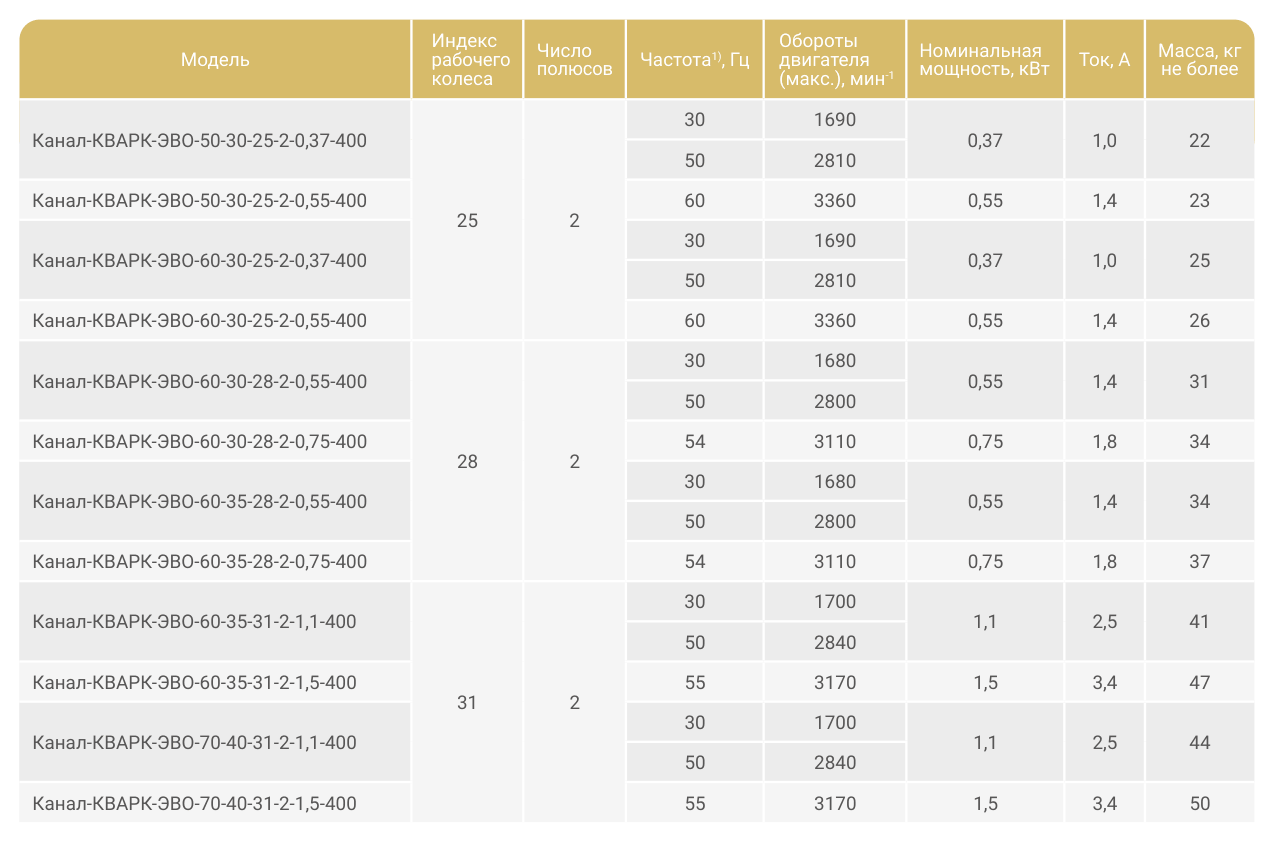

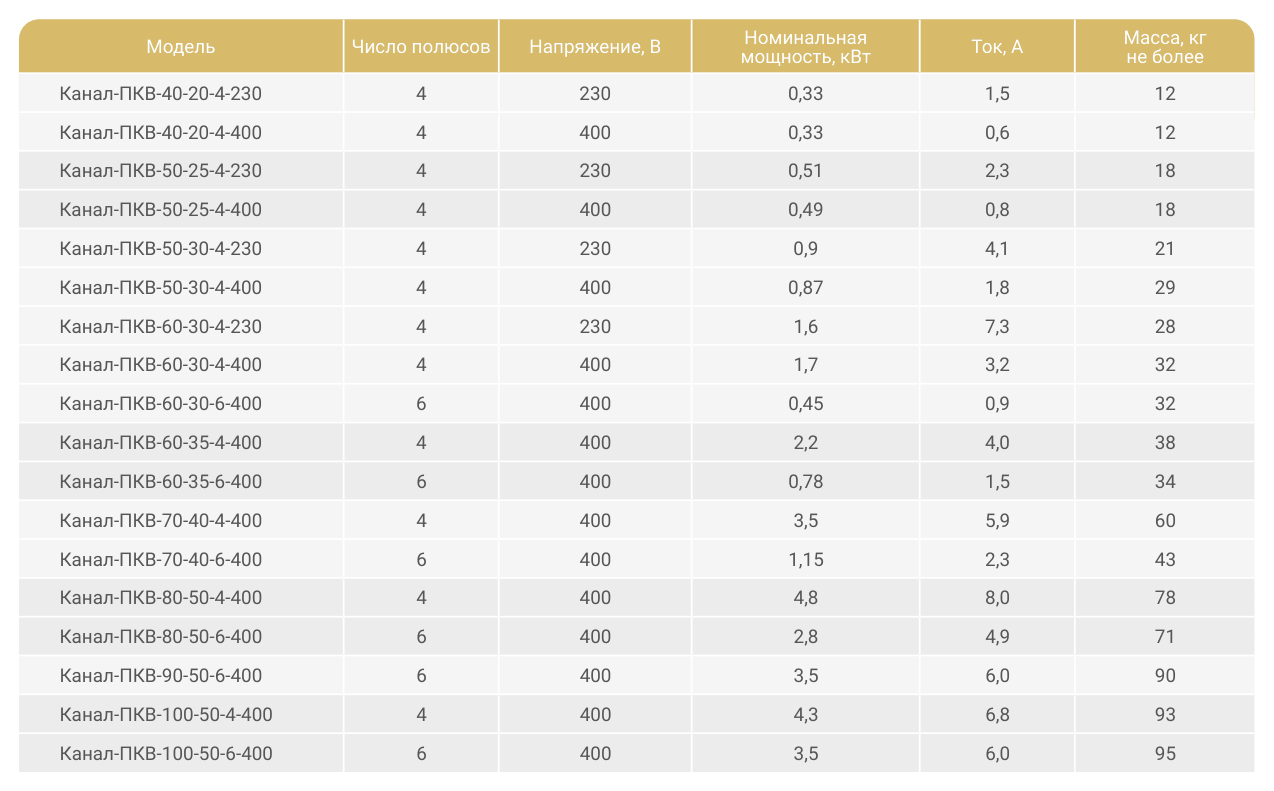

Чертежи и таблицы

Нажмите на изображение, чтобы открыть в полном размере. Данные приведены из каталога завода.

Документы и поставка

• Технический лист из каталога завода — скачать PDF.
• Паспорт изделия и руководство по эксплуатации передаются вместе с оборудованием.
• Изготовление под заказ, специальные требования согласовываются по бланк-заказу.
• Отгрузка по всей России, документы для проекта высылаем по запросу.
