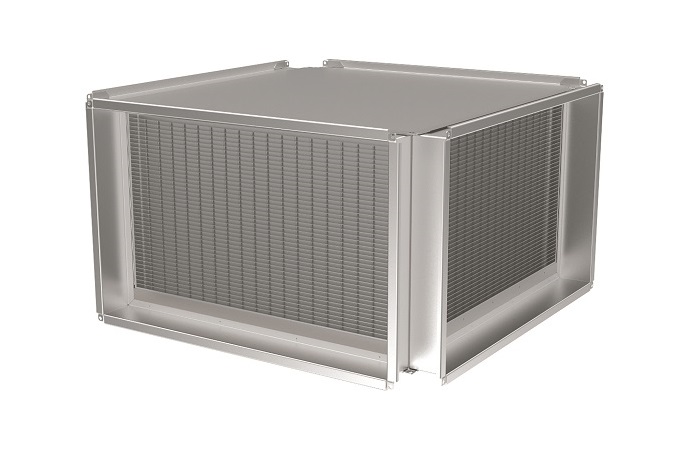

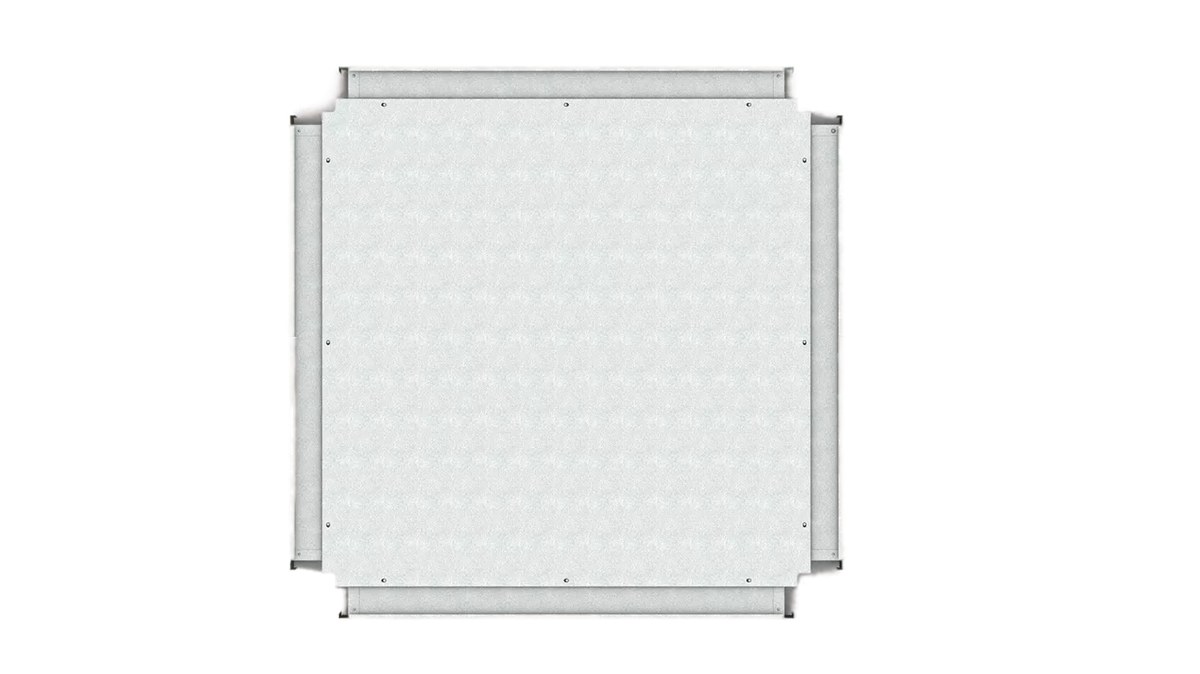

Пластинчатый канальный теплоутилизатор КАНАЛ-ПКТ

Технические характеристики

Конструкция

Теплоутилизатор состоит из рекуперативного перекрёстноточного теплообменника, установленного внутри корпуса из оцинкованной стали. Теплообменная поверхность образована гофрированными пластинами из алюминиевой фольги, которые разделяют приточный и вытяжной потоки.

Конструкция допускает как горизонтальную, так и вертикальную установку. В обоих случаях требуется организованный отвод конденсата из вытяжного вентиляционного канала, поэтому узел компонуется вместе с участком канала, имеющим уклон и точку слива.

Принцип работы

Вытяжной воздух протекает по каждому второму каналу между пластинами, нагревая их зимой или охлаждая летом. Приточный воздух идёт по остальным каналам и забирает тепло с нагретых пластин либо охлаждается. Потоки разделены герметично, поэтому качество приточного воздуха не ухудшается.

Исполнения и обозначения

Как подобрать

• Расходы приточного и вытяжного воздуха
• Расчётные параметры наружного и удаляемого воздуха
• Положение установки: горизонтальное или вертикальное
• Возможность выполнить уклон канала для отвода конденсата
• Сечение и присоединительные размеры трассы

Монтаж и обслуживание

• Допускается горизонтальная и вертикальная установка
• Обеспечьте уклон участка вытяжного канала длиной 1–3 м и герметизацию
• В нижней точке канала установите патрубок для слива конденсата
• Предусмотрите доступ для чистки пластин теплообменника
• Контролируйте отсутствие обмерзания пластин в холодный период

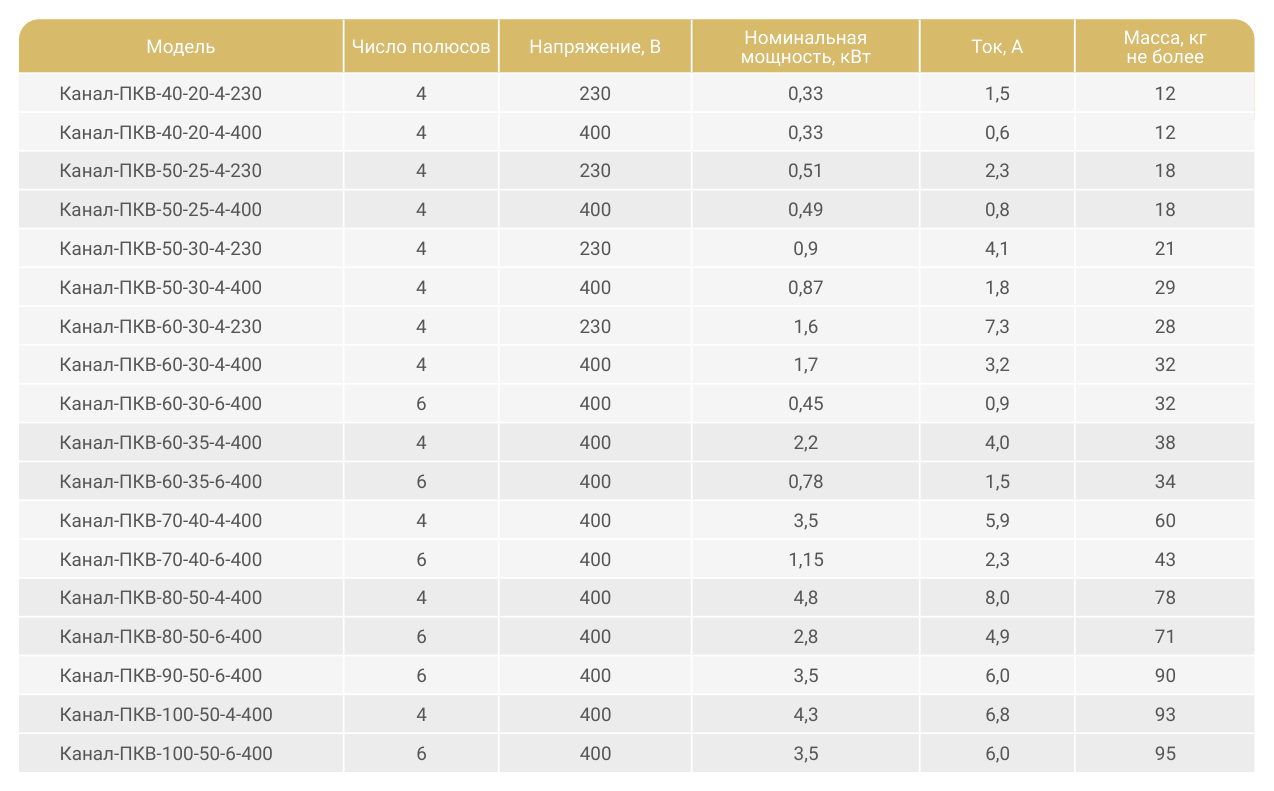

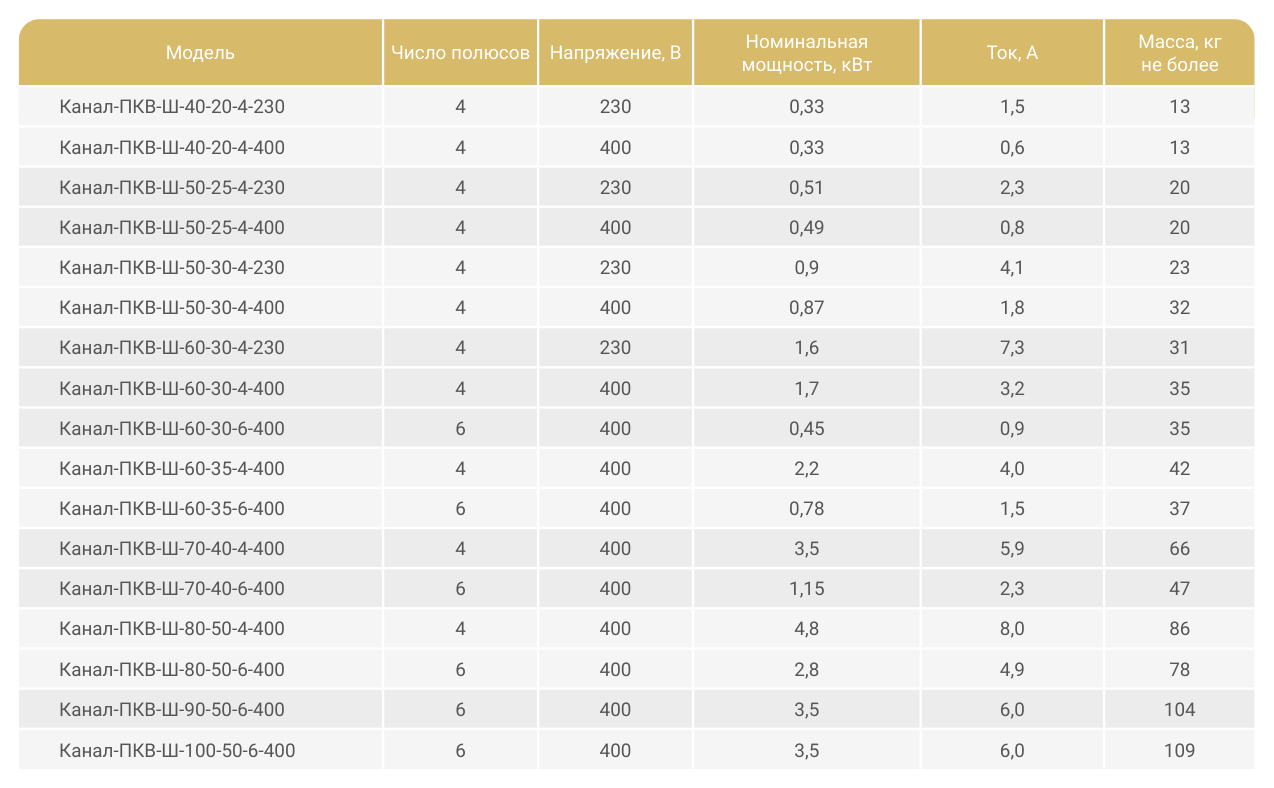

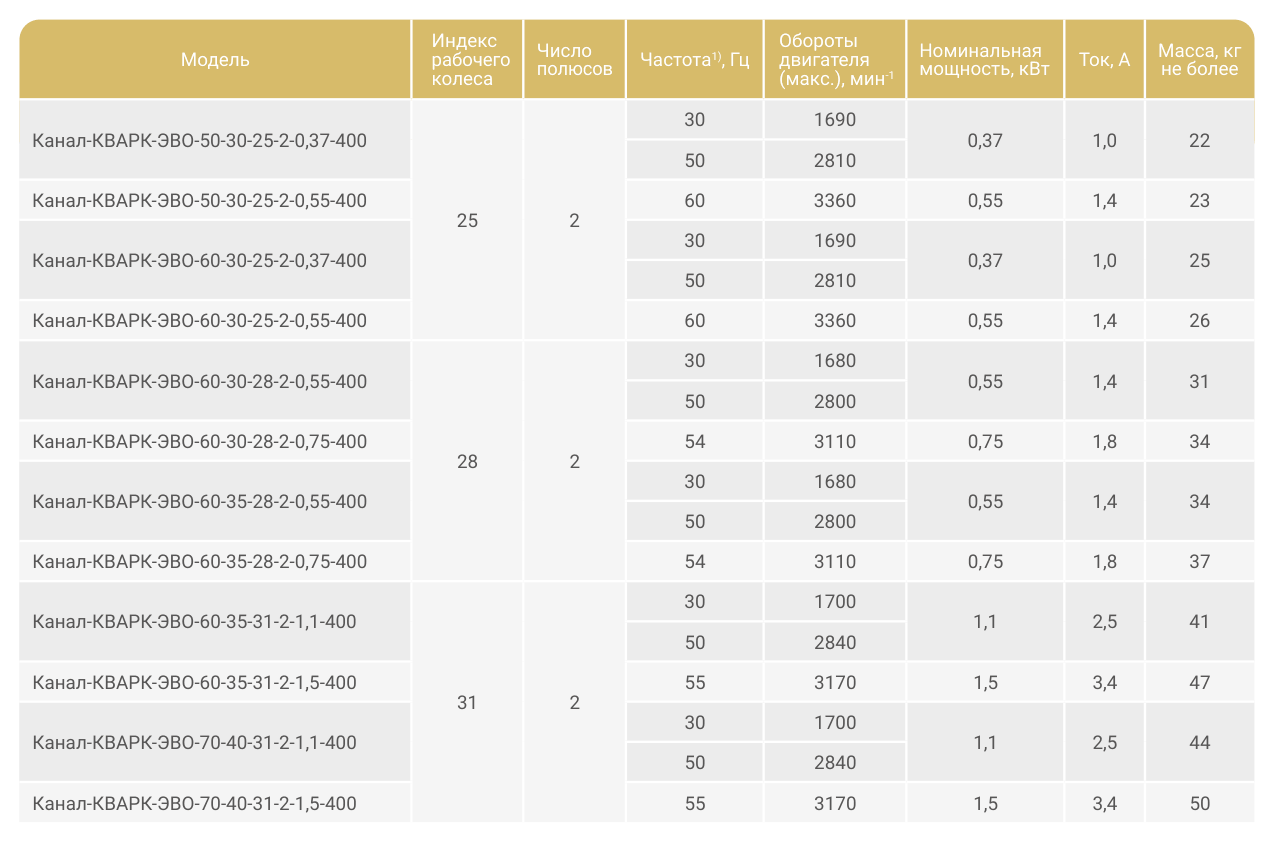

Чертежи и таблицы

Нажмите на изображение, чтобы открыть в полном размере. Данные приведены из каталога завода.

Документы и поставка

• Технический лист из каталога завода — скачать PDF.
• Паспорт изделия и руководство по эксплуатации передаются вместе с оборудованием.
• BIM-модели Revit (RFA) для проектирования — передаём по запросу.
• Изготовление под заказ, специальные требования согласовываются по бланк-заказу.
• Отгрузка по всей России, документы для проекта высылаем по запросу.
