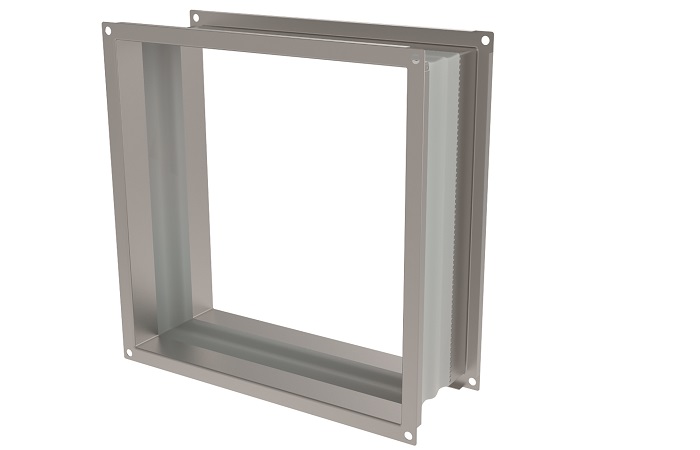

Гибкие вставки Канал-ФУД-ГКВ
⚙️ Подбор и заказ
Характеристики
Описание
Гибкие вставки Канал-ФУД-ГКВ снижают вибрацию, создаваемую вентилятором в системе канальной вентиляции, и выпускаются специальным типорядом для комплектации вентиляторов Канал-КВАРК-ФУД.
Технические характеристики
Конструкция
Корпус вставки выполнен из двух фланцев, соединённых между собой изолирующим материалом, который обеспечивает герметичность канала. Фланцы изготавливаются из специального профиля из оцинкованной стали.
Гибкие вставки являются монтажным сетевым элементом и не предназначены для несения механической нагрузки, поэтому использовать их как несущую часть системы воздуховодов нельзя. Присоединение выполняется винтами по отверстиям фланцев или с помощью хомутов.
Принцип работы
Вставка разрывает жёсткую связь вентилятора с сетью: механические колебания, возникающие при перемещении воздуха, гасятся в изолирующем материале и не уходят в воздуховоды. Одновременно сохраняется герметичность канала, поэтому подсосы и утечки на стыке исключены.
Исполнения и обозначения
Типоряд подобран под вентиляторы Канал-КВАРК-ФУД. При заказе уточняются присоединительные размеры и способ крепления — винтами или хомутами.
Как подобрать
- Типоразмер вентилятора Канал-КВАРК-ФУД
- Присоединительные размеры воздуховода
- Способ крепления: винтами по фланцу или хомутами
- Условия эксплуатации вытяжной системы кухни
Монтаж и обслуживание
- Совместите отверстия фланцев вставки и оборудования, закрепите винтами или хомутами
- Следите, чтобы изолирующий материал не провисал и не был натянут
- Не нагружайте вставку весом воздуховодов или оборудования
- Предусмотрите независимые опоры для вентилятора и трассы
- Осматривайте вставку при плановом обслуживании вытяжной системы

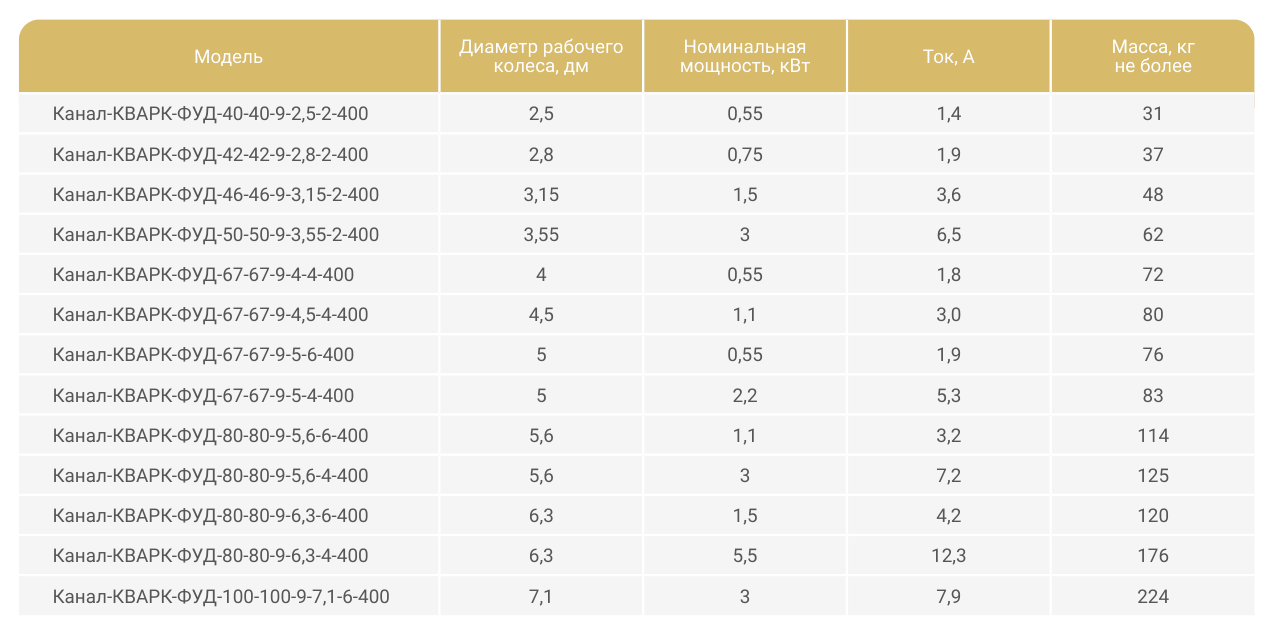

Чертежи и таблицы
Нажмите на изображение, чтобы открыть в полном размере. Данные приведены из каталога завода.
Документы и поставка
- Технический лист из каталога завода — скачать PDF.
- Паспорт изделия и руководство по эксплуатации передаются вместе с оборудованием.
- BIM-модели Revit (RFA) для проектирования — передаём по запросу.
- Изготовление под заказ, специальные требования согласовываются по бланк-заказу.
- Отгрузка по всей России, документы для проекта высылаем по запросу.
Подбор. Пришлите параметры системы — расход воздуха, сопротивление сети, условия установки. Инженер подберёт типоразмер и исполнение, посчитает рабочую точку и подготовит спецификацию.
Пришлите список позиций — оперативно посчитаем и предложим лучшие условия, включая нестандартные размеры.
