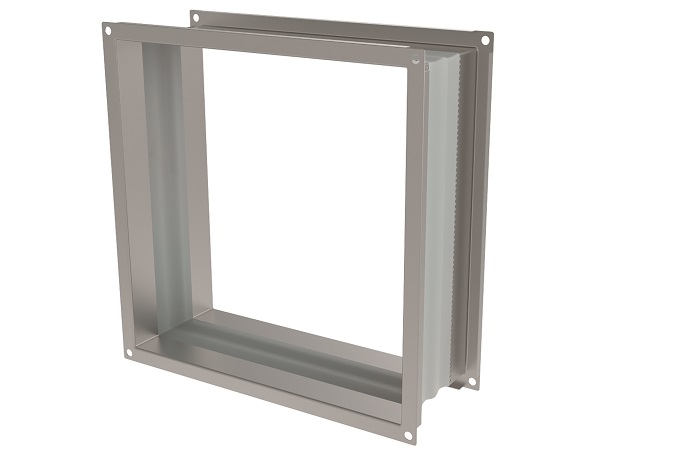

Гибкая вставка Канал-ГКВ
⚙️ Подбор и заказ
Характеристики
Описание
Гибкая вставка Канал-ГКВ ставится в системах канальной вентиляции прямоугольного сечения и снижает вибрации и шум, которые вентилятор передаёт на воздуховоды и строительные конструкции.
Технические характеристики
Конструкция
Корпус вставки образован двумя фланцами, соединёнными между собой изолирующим материалом, который обеспечивает герметичность канала. Фланцы рассчитаны на стыковку с прямоугольными воздуховодами и присоединительными рамками оборудования.
Гибкая вставка является монтажным сетевым элементом и не предназначена для несения механической нагрузки, поэтому её нельзя использовать как несущую часть системы воздуховодов. Изолирующий материал не должен ни чрезмерно провисать, ни быть излишне натянутым.
Принцип работы
Упругая перемычка между фланцами разрывает жёсткую механическую связь вентилятора с сетью: колебания корпуса машины гасятся во вставке и не уходят в воздуховоды. При этом герметичность канала сохраняется, и воздух не подсасывается через стык.
Исполнения и обозначения
Типоразмер подбирается по присоединительным размерам оборудования и воздуховода. При заказе уточняются сечение и температура перемещаемого воздуха.
Как подобрать
- Присоединительные размеры прямоугольного сечения
- Температура и характер перемещаемого воздуха
- Требуемая длина вставки в разрыве трассы
- Наличие отдельных опор под вентилятор и воздуховод
Монтаж и обслуживание
- Совместите отверстия фланцев вставки и оборудования, закрепите болтами
- Не допускайте ни провисания, ни излишнего натяжения изолирующего материала
- Не используйте вставку как несущий элемент системы воздуховодов
- Предусмотрите независимые опоры для вентилятора и воздуховода
- Осматривайте материал вставки на предмет износа при регламентных работах

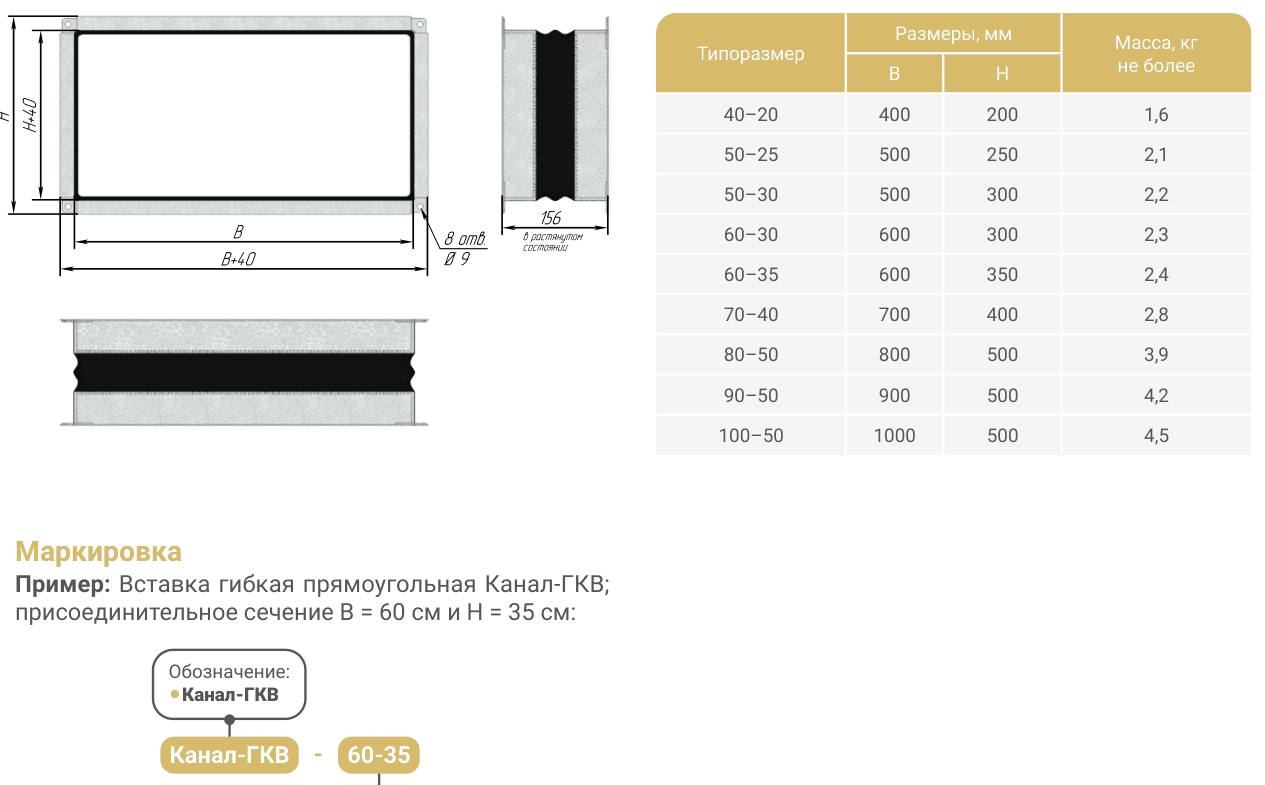

Чертежи и таблицы
Нажмите на изображение, чтобы открыть в полном размере. Данные приведены из каталога завода.
Документы и поставка
- Технический лист из каталога завода — скачать PDF.
- Паспорт изделия и руководство по эксплуатации передаются вместе с оборудованием.
- BIM-модели Revit (RFA) для проектирования — передаём по запросу.
- Изготовление под заказ, специальные требования согласовываются по бланк-заказу.
- Отгрузка по всей России, документы для проекта высылаем по запросу.
Подбор. Пришлите параметры системы — расход воздуха, сопротивление сети, условия установки. Инженер подберёт типоразмер и исполнение, посчитает рабочую точку и подготовит спецификацию.
Пришлите список позиций — оперативно посчитаем и предложим лучшие условия, включая нестандартные размеры.
