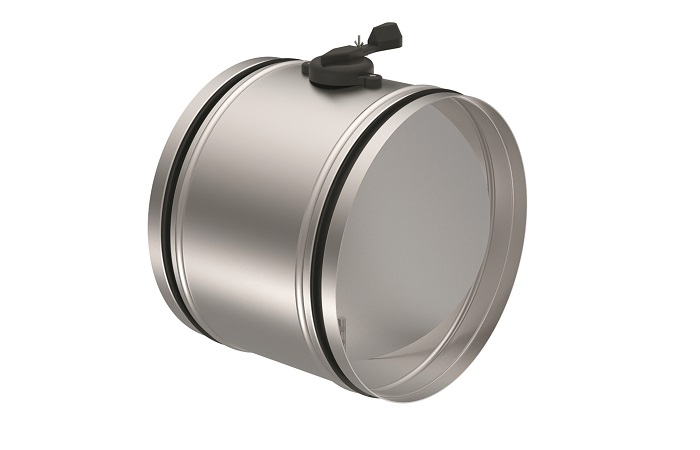

Дроссель-клапан универсальный воздушный КАНАЛ-ДКК

Дроссель-клапан КАНАЛ-ДКК — однолопастной регулирующий элемент серии КАНАЛ для настройки расхода воздуха на ответвлениях сети. Устанавливается в разрыв воздуховода и позволяет вывести участок на проектные параметры.

Технические характеристики

Конструкция

Основа клапана — короткая обечайка или корпус с фланцами, внутри которого на оси закреплена одна поворотная заслонка. Ось выведена наружу через опоры и заканчивается сектором с фиксатором положения либо площадкой под электропривод.

Корпус и заслонку изготавливают из оцинкованной стали, в коррозионностойком исполнении — из нержавеющей. Присоединительные размеры выполняют по типоразмерному ряду серии КАНАЛ, что позволяет ставить клапан между фасонными элементами без дополнительных переходников.

Принцип работы

Заслонка поворачивается в потоке и меняет местное сопротивление участка: чем больше угол закрытия, тем сильнее дросселирование и меньше расход по ветке. Дроссель-клапан используют при аэродинамической наладке, чтобы распределить общий расход между ответвлениями в соответствии с проектом.

Исполнения и обозначения

Как подобрать

• По сечению или диаметру воздуховода на ответвлении.
• По расчётному расходу и требуемой глубине дросселирования.
• По допустимому уровню шума: сильно прикрытая заслонка становится источником звука.
• По типу управления — ручной фиксируемый сектор или привод.
• По условиям среды и температуре перемещаемого воздуха.

Монтаж и обслуживание

• Клапан ставят на прямом участке, за пределами зоны отрыва потока после отвода или тройника.
• Ручку или привод располагают доступно, положение оси заслонки отмечают на корпусе.
• После наладки фиксатор затягивают, чтобы заслонка не смещалась от пульсаций потока.
• Балансировку выполняют по замерам расхода, а не по углу поворота на глаз.
• При обслуживании проверяют лёгкость хода оси и отсутствие налипаний на заслонке.

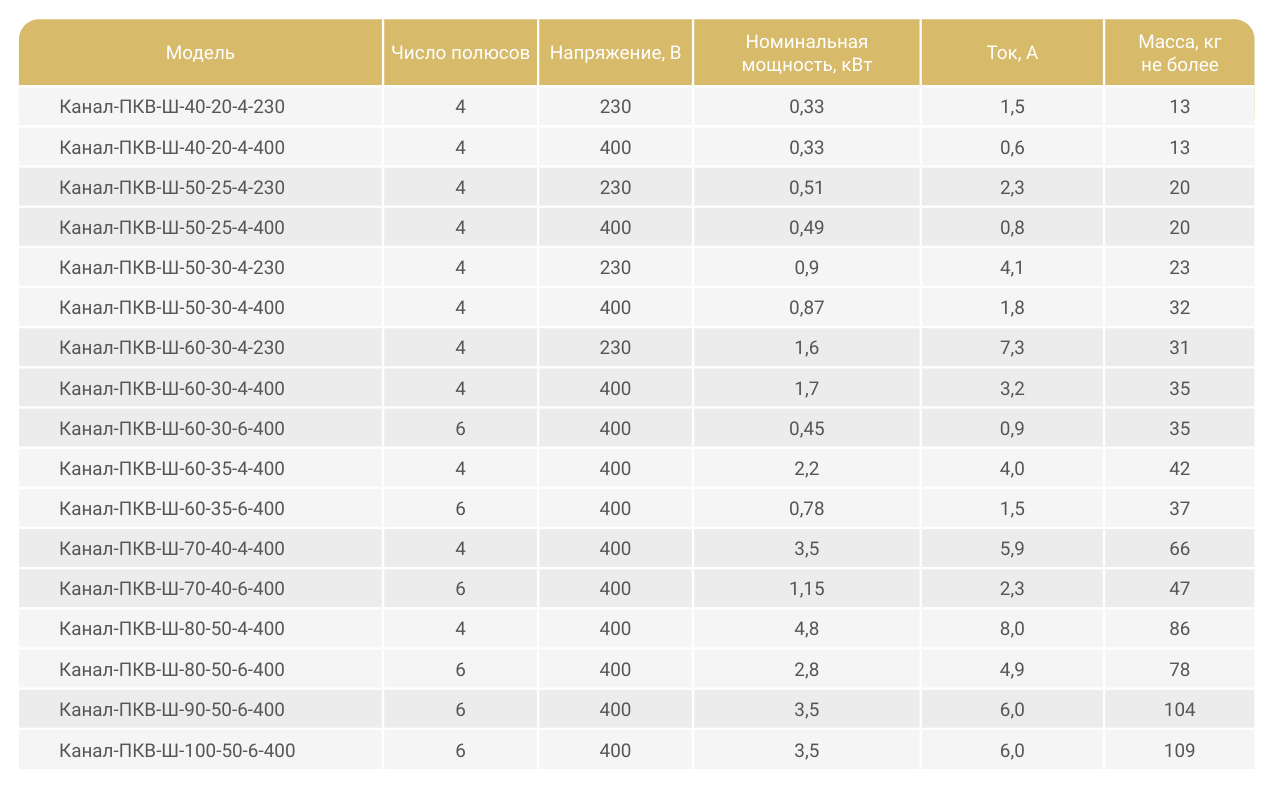

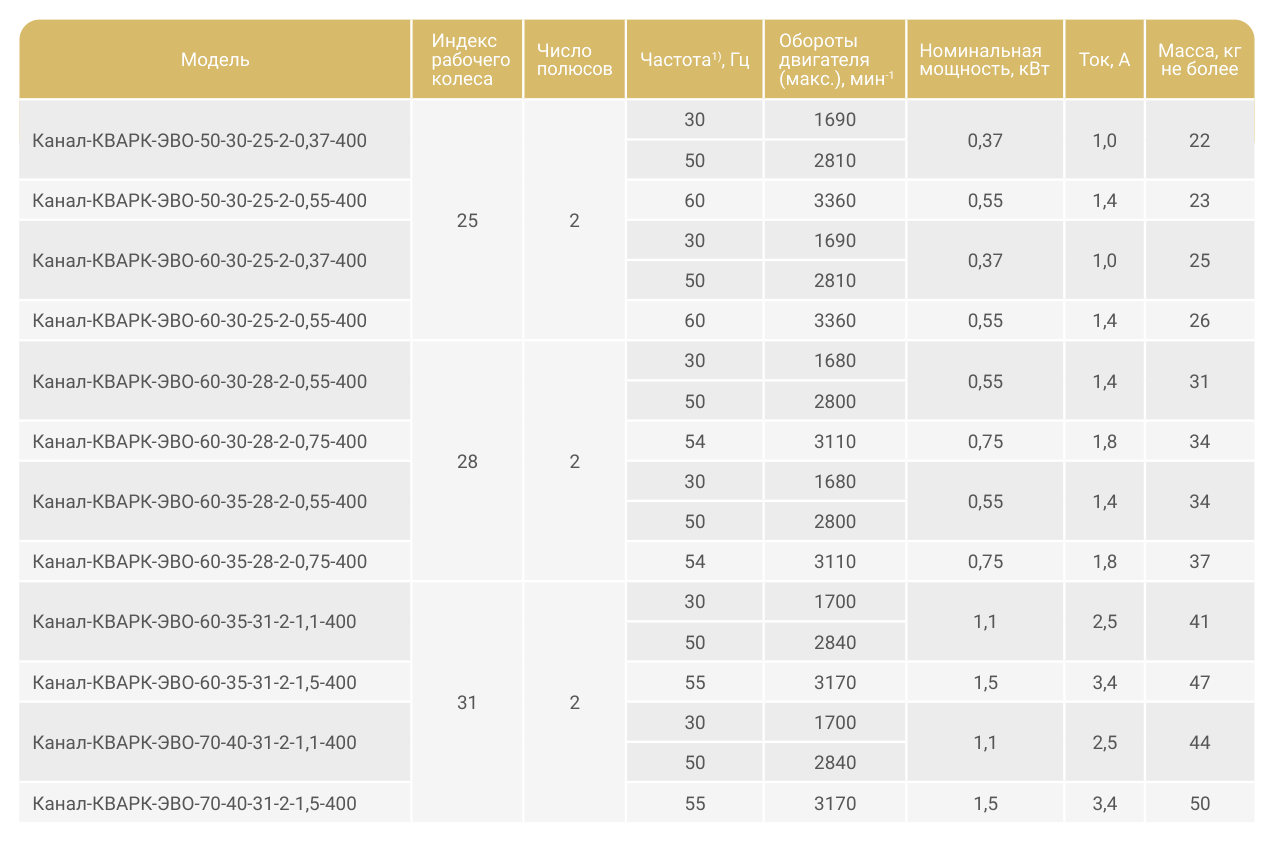

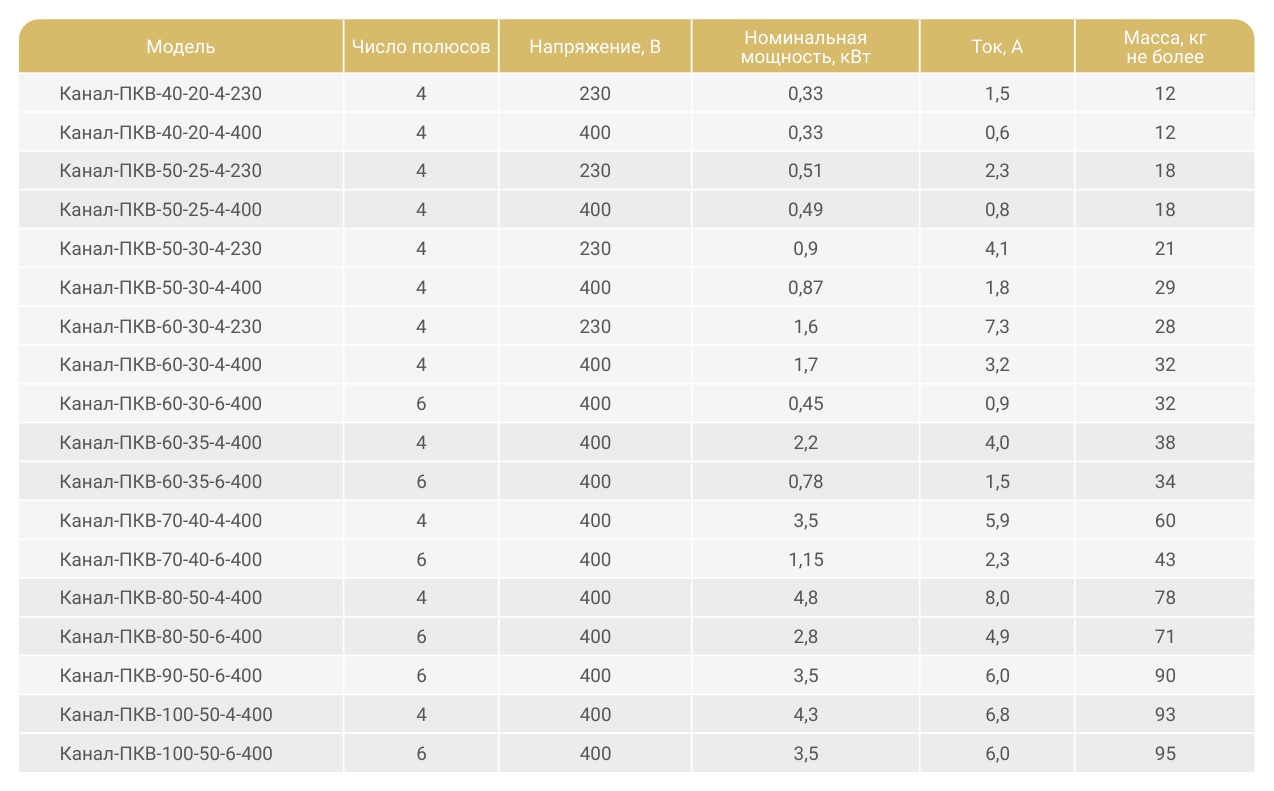

Чертежи и таблицы

Нажмите на изображение, чтобы открыть в полном размере. Данные приведены из каталога завода.

Документы и поставка

• Технический лист из каталога завода — скачать PDF.
• Паспорт изделия и руководство по эксплуатации передаются вместе с оборудованием.
• Изготовление под заказ, специальные требования согласовываются по бланк-заказу.
• Отгрузка по всей России, документы для проекта высылаем по запросу.
