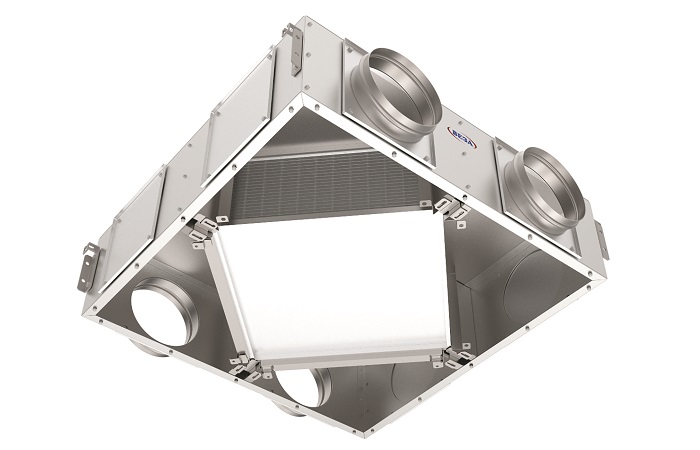

Пластинчатый канальный теплоутилизатор Канал-ПКТ-К
⚙️ Подбор и заказ
Характеристики
Описание
Пластинчатый канальный теплоутилизатор Канал-ПКТ-К возвращает в приточный воздух тепло вытяжного потока и сокращает нагрузку на воздухонагреватель в системах вентиляции с притоком и вытяжкой.
Технические характеристики
Конструкция
Теплоутилизатор состоит из рекуперативного перекрёстноточного теплообменника, размещённого внутри специального корпуса из оцинкованной стали. Теплообменная поверхность образована гофрированными пластинами из алюминиевой фольги. Утилизаторы укомплектованы фильтрами класса G3 и поддоном для конденсата.
Приточный и вытяжной потоки идут по соседним каналам между пластинами и не смешиваются: пластина разделяет среды и передаёт через себя только тепло. Направление подачи воздуха задано конструкцией корпуса и учитывается при компоновке узла.
Принцип работы
Вытяжной воздух из обслуживаемого помещения протекает по каждому второму каналу между пластинами, нагревая их зимой или охлаждая летом. Обрабатываемый приточный воздух идёт по остальным каналам, поглощая тепло нагретых пластин или, наоборот, охлаждаясь. Перенос влаги между потоками при этом исключён.
Исполнения и обозначения
Теплоутилизатор предусматривает горизонтальную установку с обязательным отводом конденсата из вытяжного канала. При заказе уточняются сечение, расходы по обоим потокам и сторона обслуживания.
Как подобрать
- Расходы приточного и вытяжного воздуха
- Расчётные температуры наружного и удаляемого воздуха
- Сечение канала и место под горизонтальный монтаж узла
- Возможность организации отвода конденсата с уклоном
- Требования к фильтрации на входе в теплообменник
Монтаж и обслуживание
- Устанавливайте теплоутилизатор горизонтально
- Обеспечьте уклон участка вытяжного канала длиной 1–3 м и его герметизацию
- В нижней точке канала предусмотрите патрубок для слива конденсата
- Оставьте доступ для замены фильтров класса G3
- Периодически промывайте пластины и проверяйте чистоту поддона

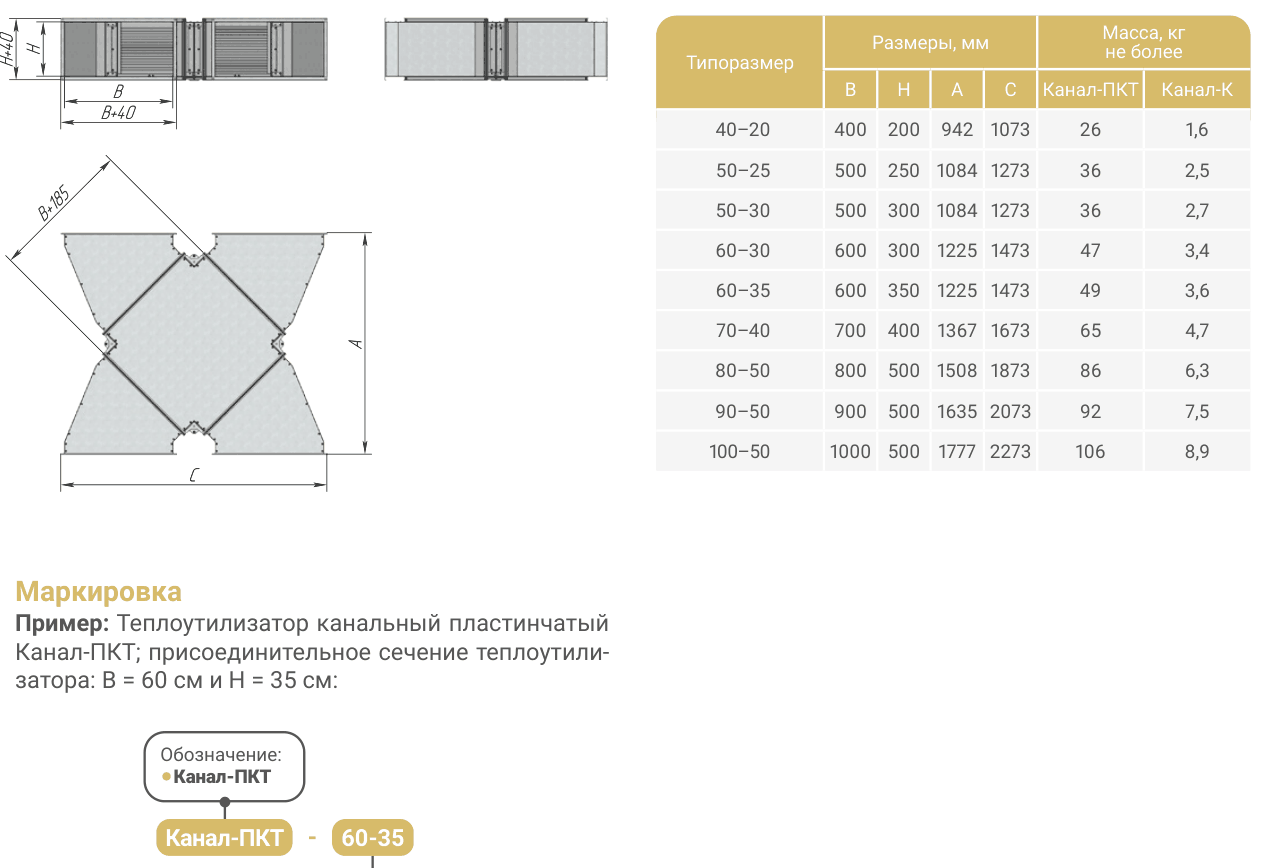

Чертежи и таблицы
Нажмите на изображение, чтобы открыть в полном размере. Данные приведены из каталога завода.
Документы и поставка
- Технический лист из каталога завода — скачать PDF.
- Паспорт изделия и руководство по эксплуатации передаются вместе с оборудованием.
- BIM-модели Revit (RFA) для проектирования — передаём по запросу.
- Изготовление под заказ, специальные требования согласовываются по бланк-заказу.
- Отгрузка по всей России, документы для проекта высылаем по запросу.
Подбор. Пришлите параметры системы — расход воздуха, сопротивление сети, условия установки. Инженер подберёт типоразмер и исполнение, посчитает рабочую точку и подготовит спецификацию.
Пришлите список позиций — оперативно посчитаем и предложим лучшие условия, включая нестандартные размеры.
