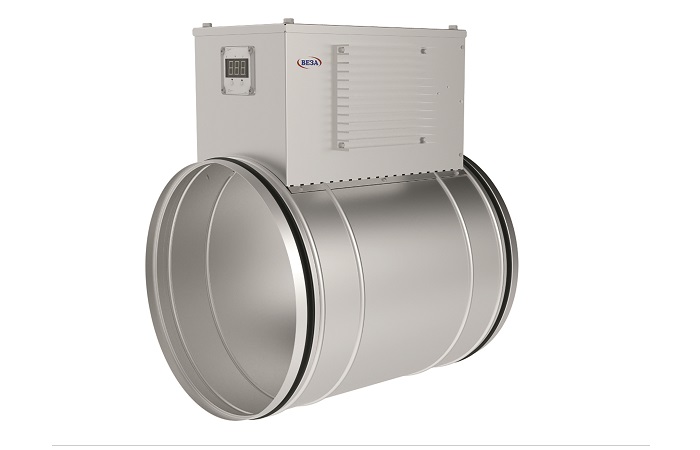

Воздухонагреватель электрический Канал-ЭКВ-К

Воздухонагреватель электрический Канал-ЭКВ-К встраивается в канал и нагревает воздух в стационарных системах вентиляции и кондиционирования, где подключение водяного теплоносителя нецелесообразно.

Технические характеристики

Конструкция

Корпус и коммутационный щит канального электрического воздухонагревателя изготавливаются из оцинкованной стали. Нагревательные элементы выполнены из нержавеющей стали. Щит расположен снаружи корпуса и даёт доступ к элементам схемы управления и подключения питания.

Воздухонагреватель оборудован двухступенчатой защитой от перегрева: датчик первой ступени с автоматическим возвратом срабатывает при 60 °C на корпусе нагревателя, датчик второй ступени с ручным возвратом — при 90 °C. Регулировка мощности нагрева может выполняться плавно, электрическим регулятором мощности.

Принцип работы

Проходящий воздух снимает тепло непосредственно с поверхности ТЭНов, поэтому нагреватель работает без промежуточного контура. Подавать напряжение на Канал-ЭКВ-К при выключенном вентиляторе не допускается: без обдува элементы перегреваются и срабатывает защита.

Исполнения и обозначения

Как подобрать

• Расход воздуха и требуемый прирост температуры
• Установленная электрическая мощность и схема подключения
• Сечение канала и присоединительные размеры
• Необходимость плавного регулятора мощности
• Блокировка нагрева по работе вентилятора в щите автоматики

Монтаж и обслуживание

• Обязательно заблокируйте включение нагревателя без работающего вентилятора
• Отключайте нагреватель раньше вентилятора при ручном управлении
• Обеспечьте доступ к коммутационному щиту и кнопке ручного взвода защиты
• Соблюдайте направление потока и проектное положение нагревателя
• Очищайте элементы от пыли при регламентном обслуживании

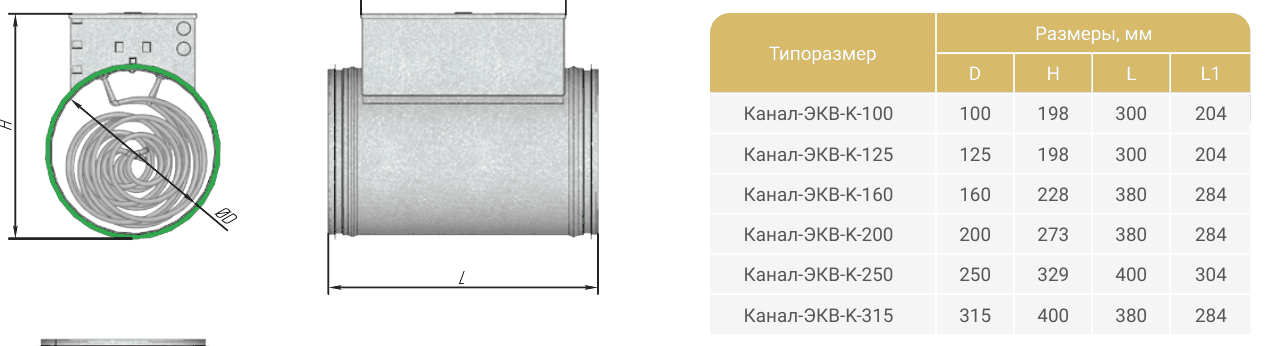

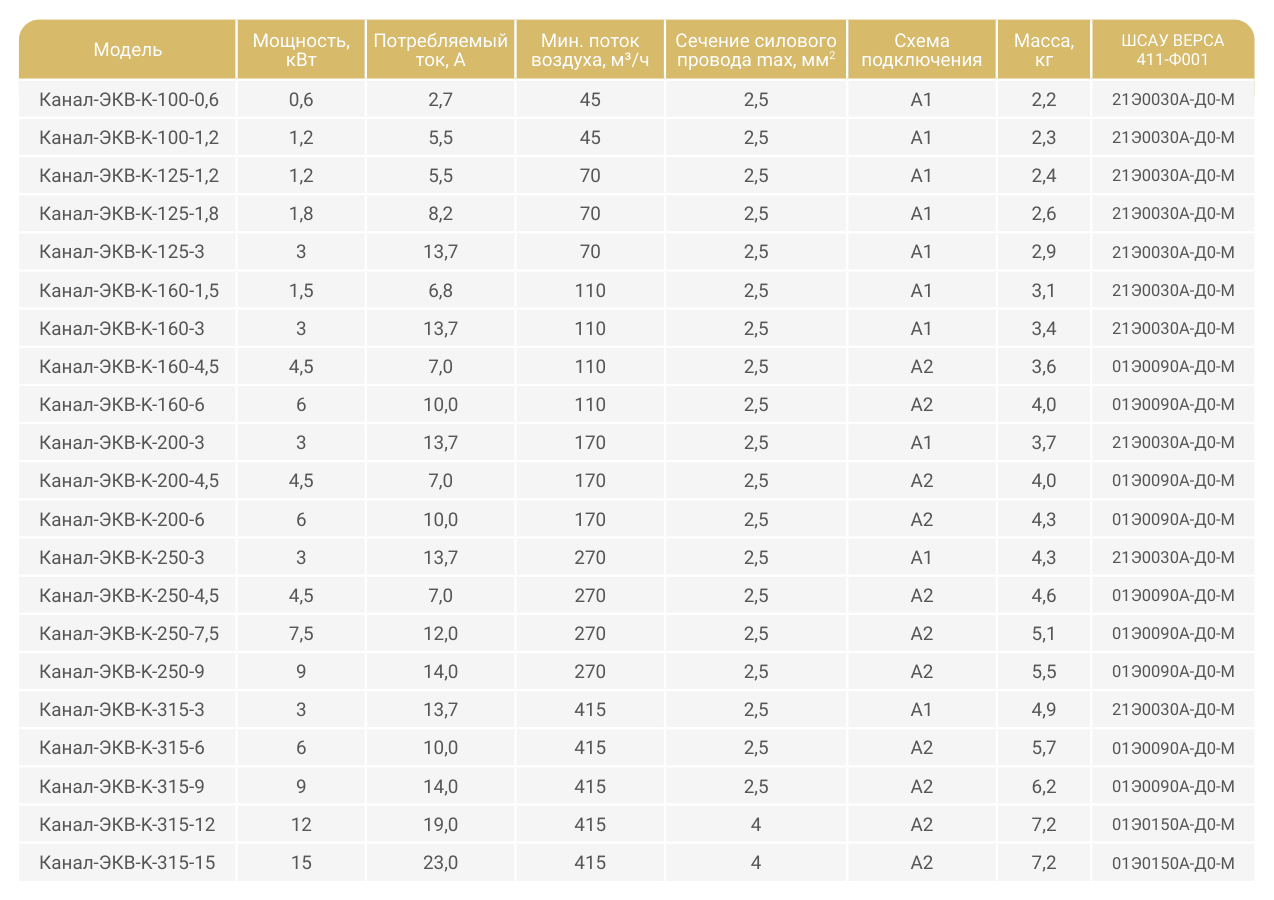

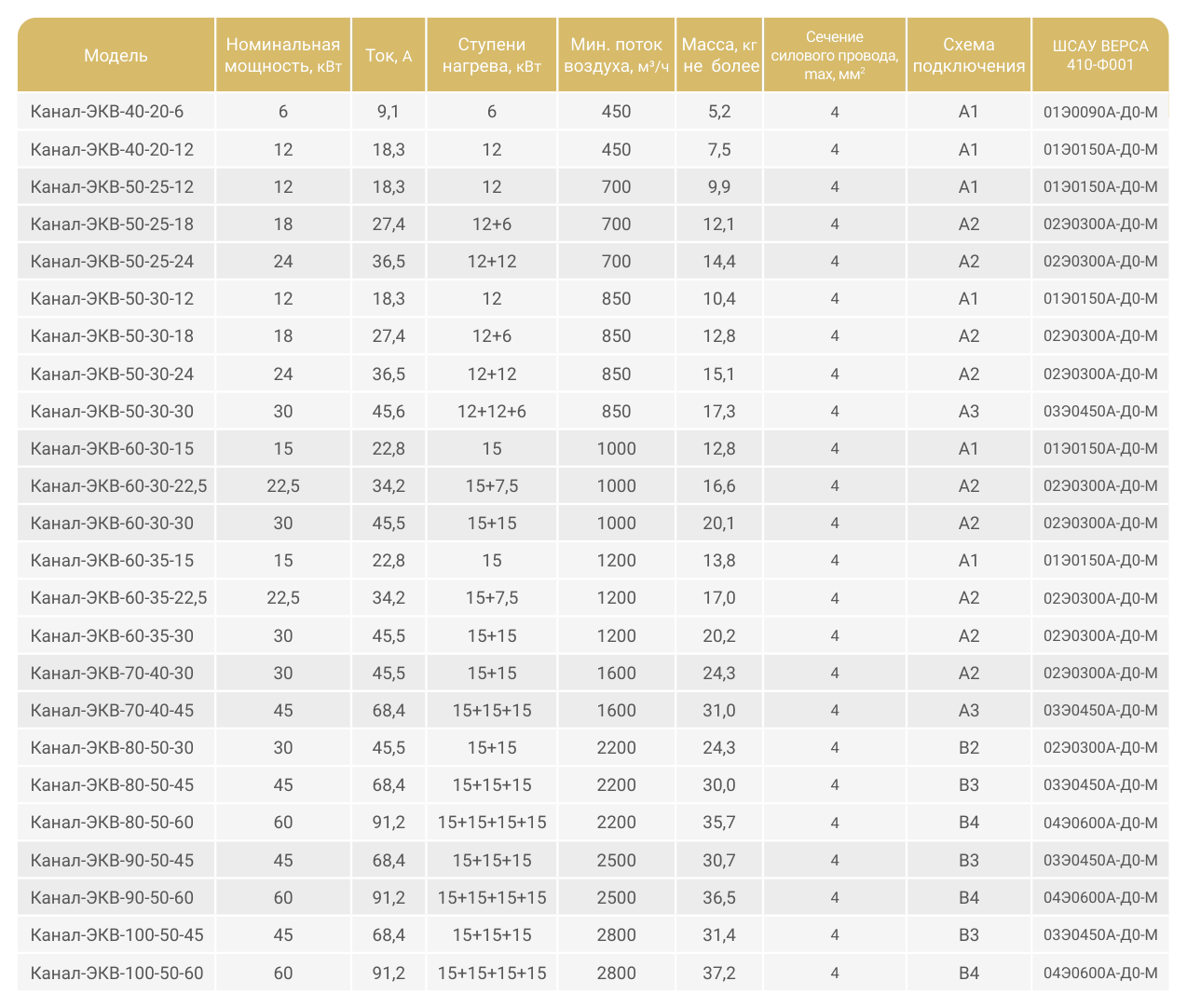

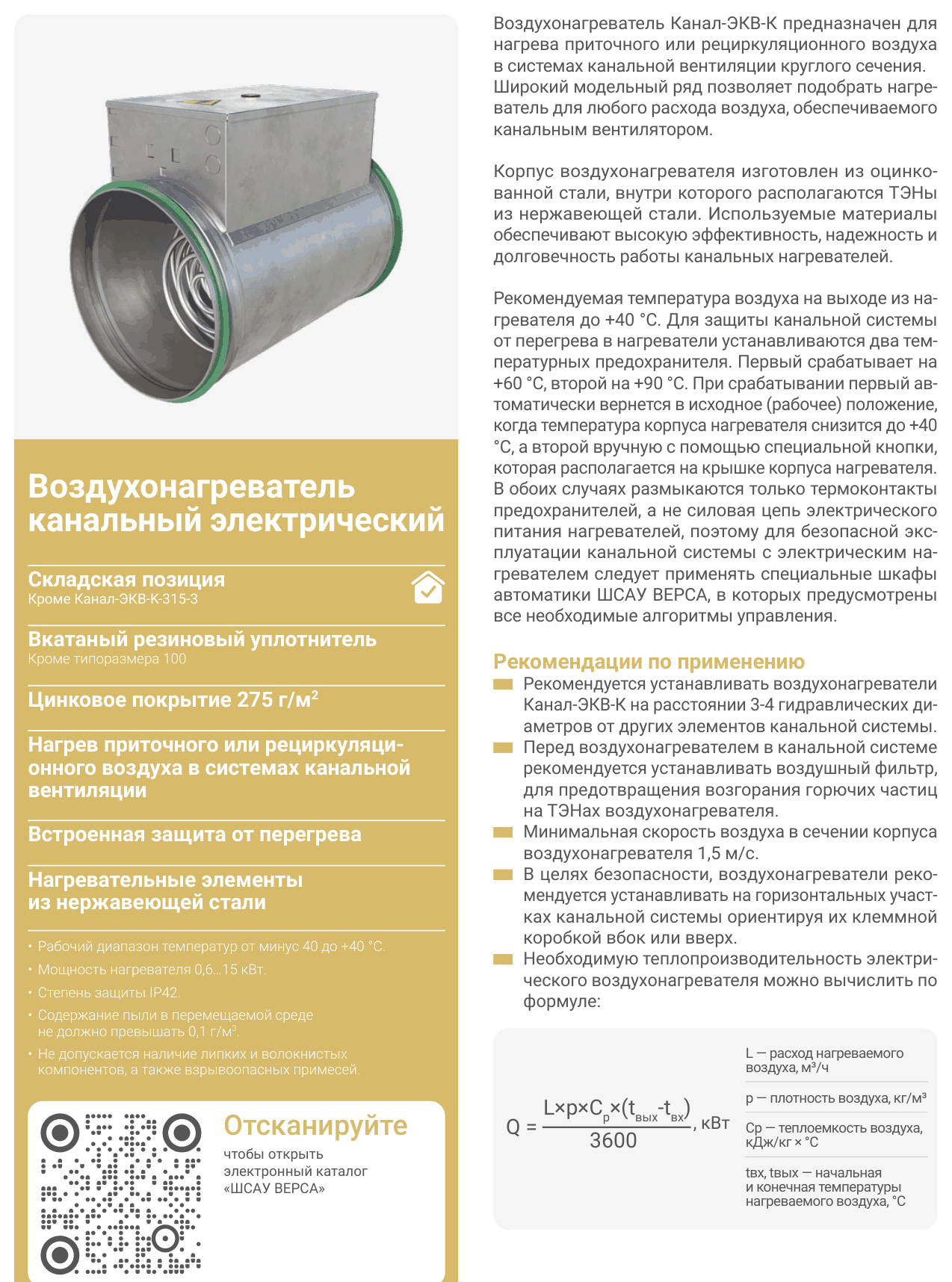

Чертежи и таблицы

Нажмите на изображение, чтобы открыть в полном размере. Данные приведены из каталога завода.
