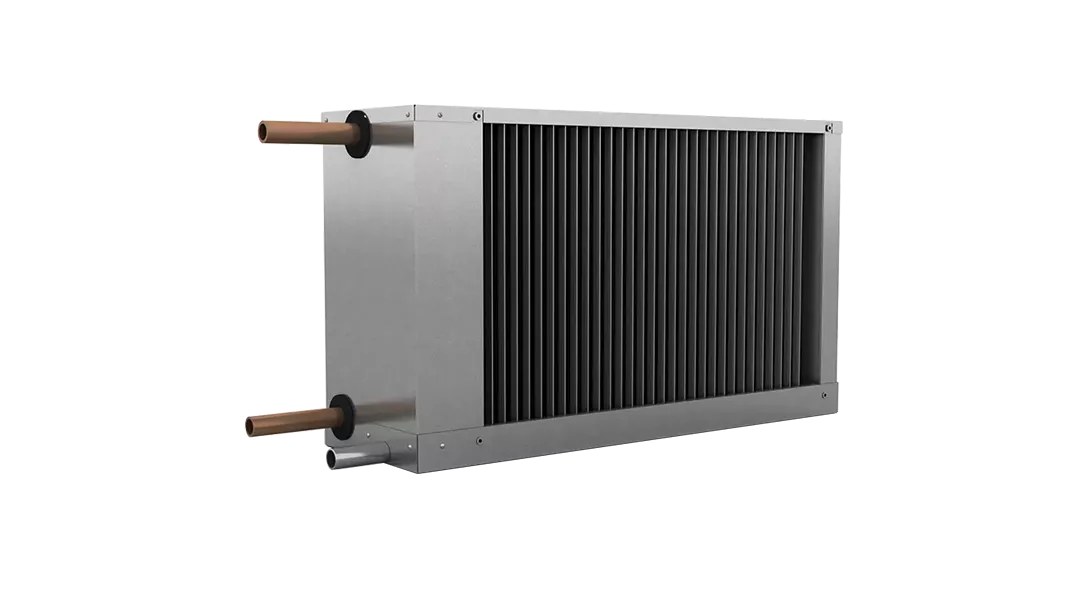

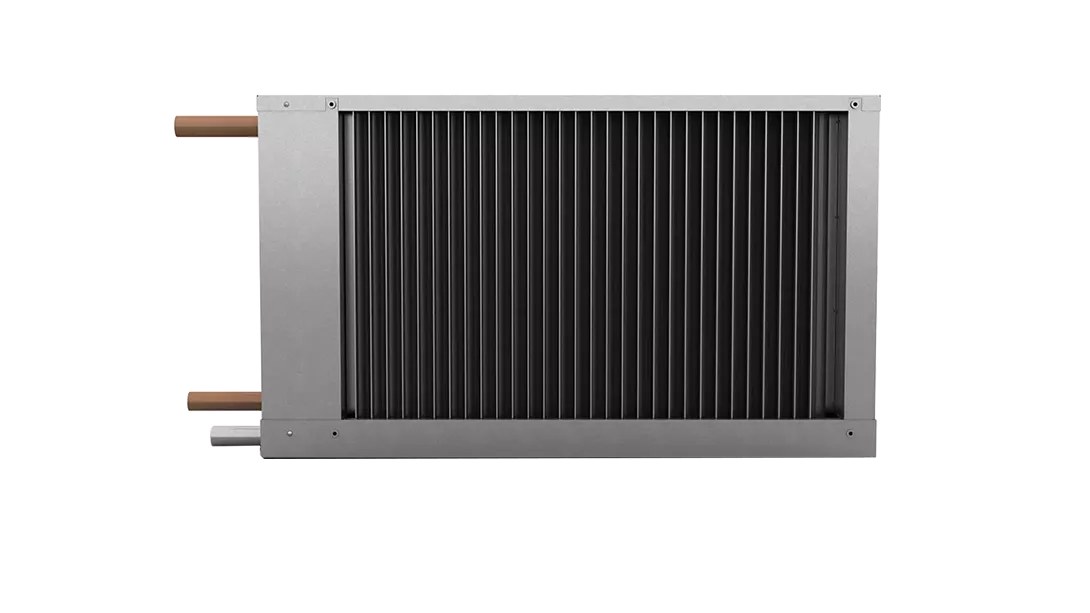

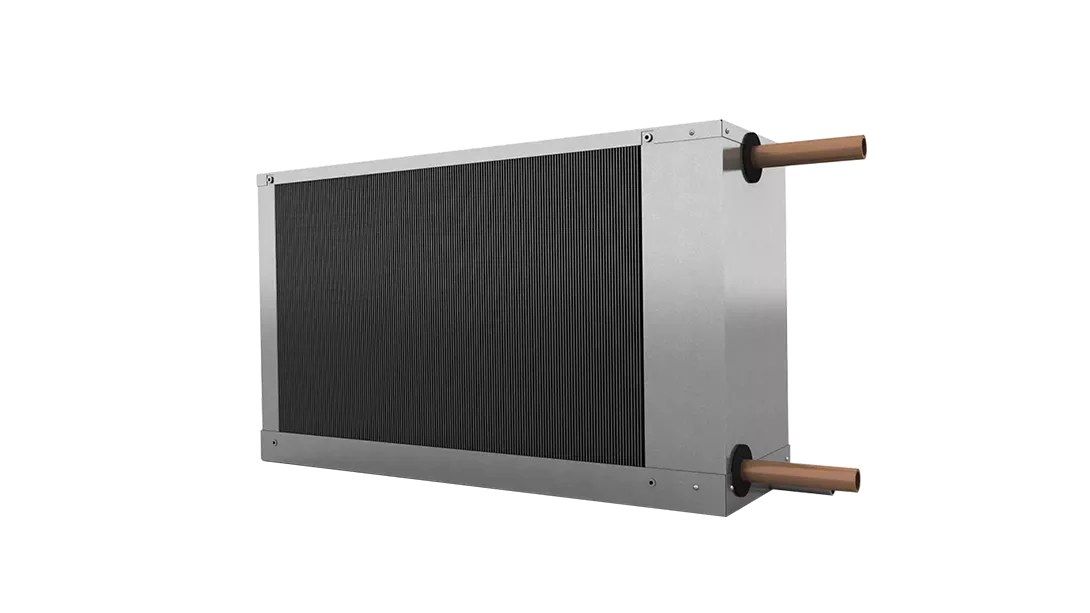

Воздухоохладитель водяной ВКОМ

Воздухоохладитель водяной ВКОМ — канальный охладитель для систем вентиляции и кондиционирования. Снижает температуру проходящего воздуха холодоносителем и собирает выпадающий конденсат во встроенный поддон.

Технические характеристики

Конструкция

Корпус охладителя выполнен из оцинкованной стали, внутри него размещены теплообменник, каплеуловитель и поддон. Теплообменник собран из медных трубок с алюминиевым оребрением, расположенных в шахматном порядке — такая раскладка увеличивает теплосъём с единицы объёма аппарата.

Каплеуловитель набран из специальных пластиковых пластин, которые улавливают унесённые потоком капли и сбрасывают их в поддон в нижней части корпуса. Поддон дополнительно теплоизолирован и снабжён отводным патрубком для слива конденсата. Канальные охладители имеют унифицированные размеры и стыкуются с другими элементами канальной вентиляции.

Принцип работы

Холодоноситель идёт по трубкам, воздух проходит через оребрение и охлаждается; при переходе через точку росы влага конденсируется на поверхности теплообменника. Каплеуловитель не даёт каплям уходить в воздуховод, а поддон отводит конденсат наружу. Каждая система отвода конденсата снабжается отдельным сифоном-соединителем, устанавливаемым со стороны разрежения.

Исполнения и обозначения

Как подобрать

• Типоразмер канала и расход воздуха через аппарат
• Требуемая холодопроизводительность и параметры воздуха на выходе
• Вид и температурный график холодоносителя
• Допустимое аэродинамическое сопротивление участка
• Схема отвода конденсата и место установки сифона-соединителя

Монтаж и обслуживание

• Охладитель ставят горизонтально, чтобы конденсат стекал в поддон
• На каждую линию отвода конденсата ставят отдельный сифон-соединитель
• Сифон монтируют со стороны разрежения и заполняют водой перед пуском
• Обвязку по холодоносителю выполняют с запорной арматурой и воздухоотводчиками
• Поддон и каплеуловитель периодически промывают, оребрение очищают от пыли

Чертежи и таблицы

Нажмите на изображение, чтобы открыть в полном размере. Данные приведены из каталога завода.

Документы и поставка

• Технический лист из каталога завода — скачать PDF.
• Паспорт изделия и руководство по эксплуатации передаются вместе с оборудованием.
• BIM-модели Revit (RFA) для проектирования — передаём по запросу.
• Изготовление под заказ, специальные требования согласовываются по бланк-заказу.
• Отгрузка по всей России, документы для проекта высылаем по запросу.
