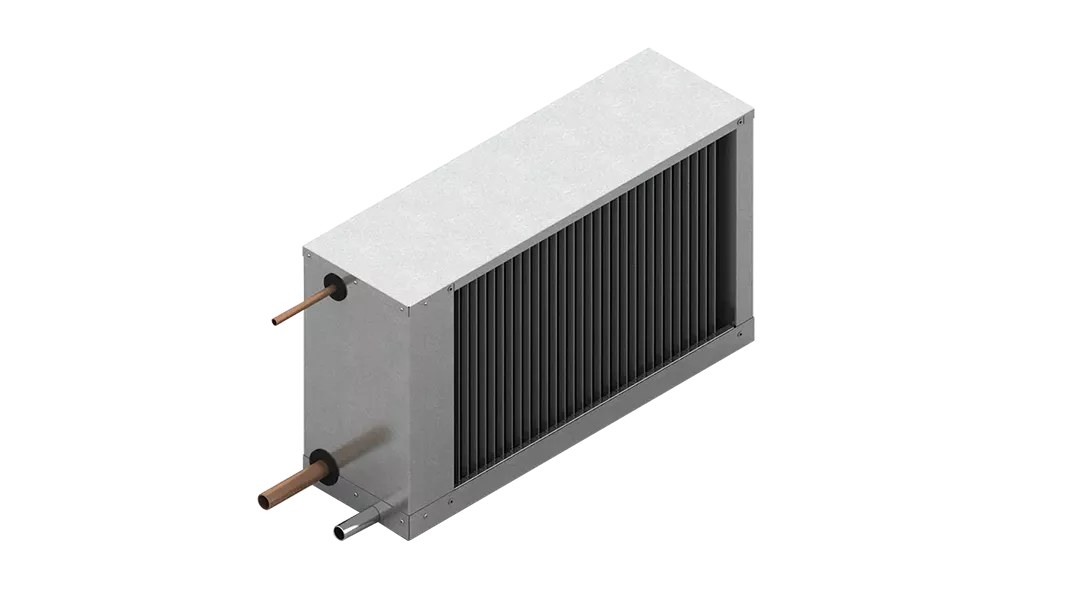

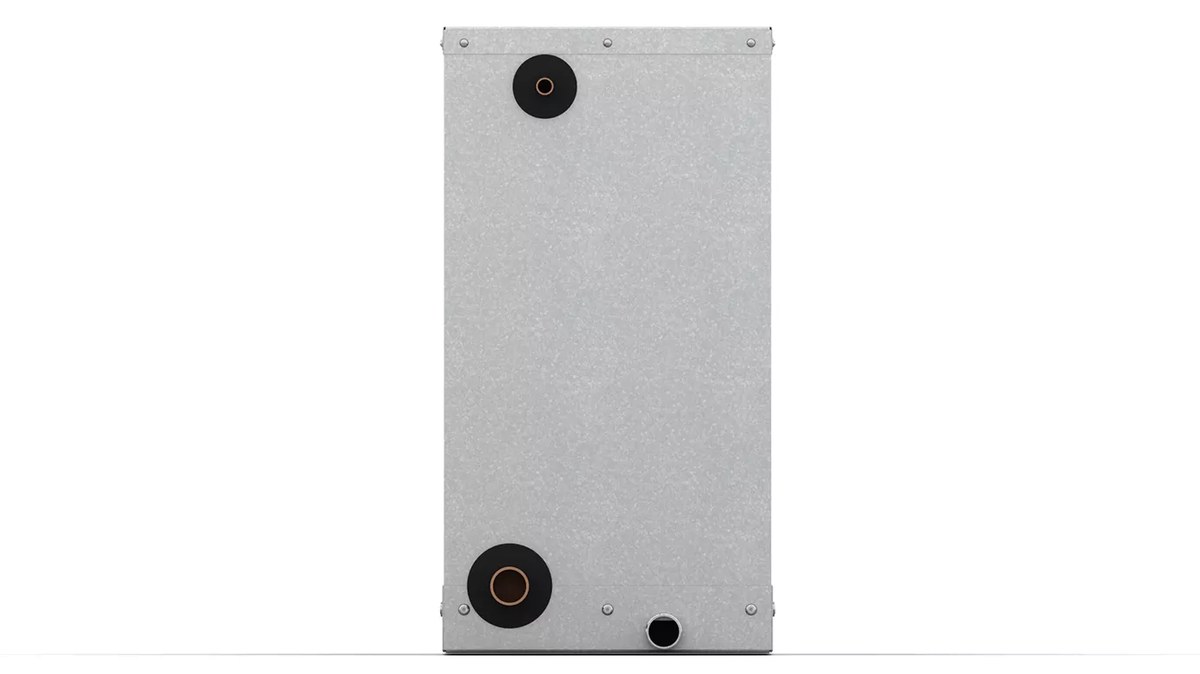

Воздухоохладитель ФКОМ

Воздухоохладитель ФКОМ — канальный охладитель с фреоновым теплообменником. Охлаждает проходящий воздух за счёт кипения хладагента и собирает выпадающий конденсат в поддон внутри корпуса.

Технические характеристики

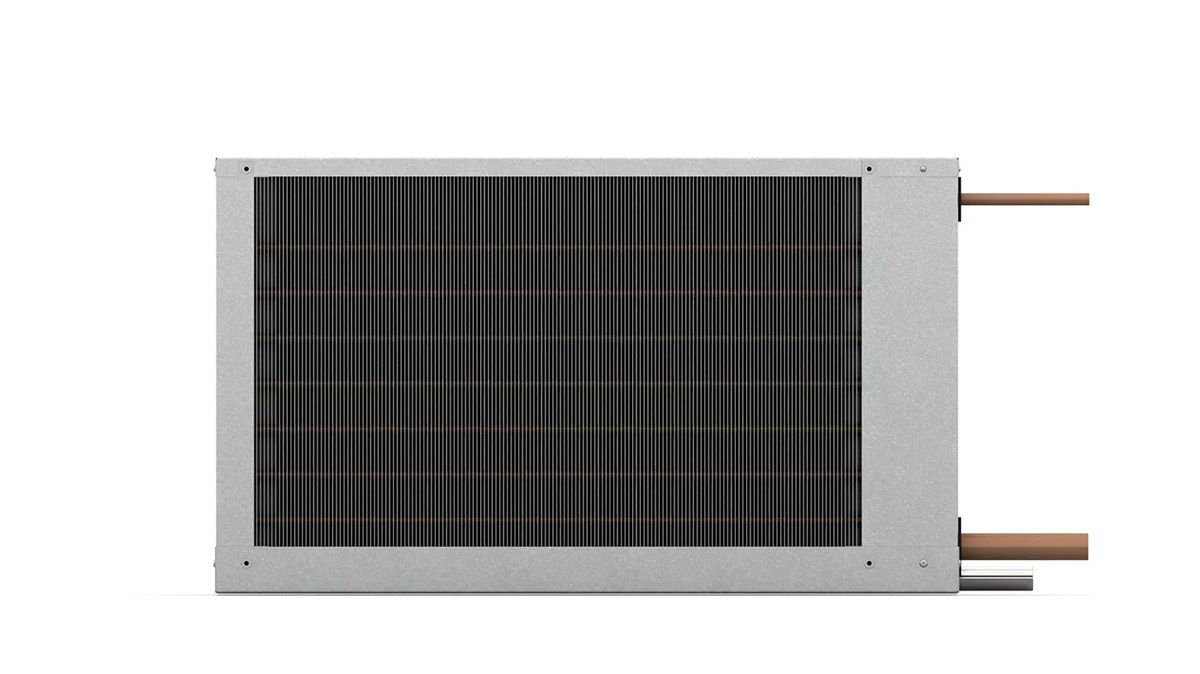

Конструкция

Корпус охладителя выполнен из оцинкованной стали; внутри установлены фреоновый теплообменник, каплеуловитель и поддон. Теплообменник собран из медных трубок в шахматном порядке с алюминиевым оребрением. От водяного он отличается конструкцией распределительного узла — «паука» — и спецификой подведения хладагента.

Коллекторы фреонового теплообменника выполняются из медных трубок, присоединение к трубопроводам хладагента производится пайкой. В качестве хладагента используется фреон R22, R407C или R410A. Каплеуловитель из пластиковых пластин собирает унесённые капли в поддон, снабжённый отводным патрубком для слива конденсата.

Принцип работы

Хладагент распределяется «пауком» по ветвям теплообменника и кипит внутри трубок, отбирая тепло у проходящего воздуха. Конденсат, выпадающий при переходе через точку росы, задерживается каплеуловителем и стекает в поддон. Каждая система отвода конденсата снабжается отдельным сифоном-соединителем со стороны разрежения.

Исполнения и обозначения

Как подобрать

• Типоразмер канала и расход воздуха через аппарат
• Требуемая холодопроизводительность и параметры воздуха на выходе
• Марка хладагента: R22, R407C или R410A
• Параметры холодильного контура и схема распределения по ветвям
• Схема отвода конденсата и место установки сифона-соединителя

Монтаж и обслуживание

• Перед подключением к контуру удаляют инертный газ из теплообменника
• Присоединение к трубопроводам хладагента выполняют пайкой
• Контур опрессовывают и вакуумируют перед заправкой хладагентом
• На линию отвода конденсата ставят сифон-соединитель со стороны разрежения
• Поддон и каплеуловитель периодически промывают, оребрение очищают от пыли

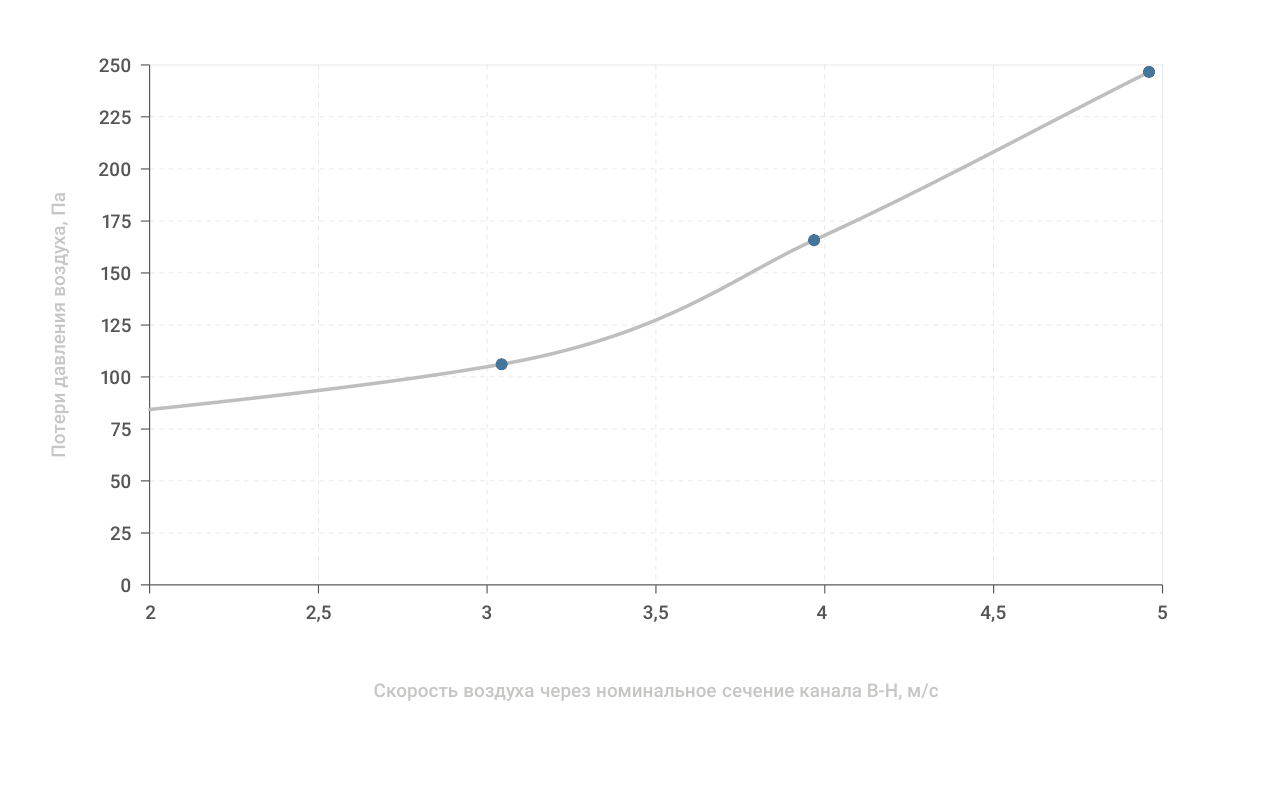

Чертежи и таблицы

Нажмите на изображение, чтобы открыть в полном размере. Данные приведены из каталога завода.
