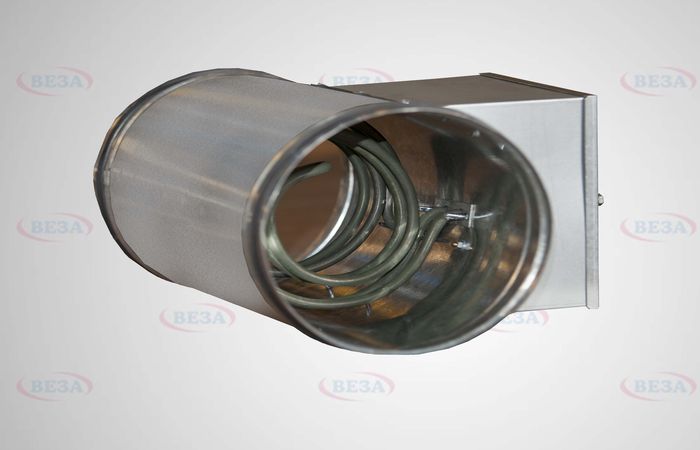

Электрический воздухонагреватель КАНАЛ-ЭКВ-К

Электрический воздухонагреватель КАНАЛ-ЭКВ-К — канальный нагреватель для круглых воздуховодов серии КАНАЛ. Подогревает приточный воздух до заданной температуры и устанавливается в разрыв канала после вентилятора.

Технические характеристики

Конструкция

Корпус нагревателя выполнен из листовой стали в виде обечайки с присоединительными патрубками под круглый воздуховод. Внутри в шахматном порядке размещены трубчатые электронагреватели, закреплённые в трубной решётке; такое расположение даёт равномерный прогрев по сечению.

В корпусе установлены термостаты защиты: рабочий, отключающий нагрев при превышении заданной температуры, и аварийный с ручным возвратом. Клеммная коробка вынесена наружу; корпус изготавливают из оцинкованной стали, в коррозионностойком исполнении — из нержавеющей.

Принцип работы

Воздух проходит вдоль нагревательных элементов и отбирает тепло конвекцией. Нагреватель включают только при работающем вентиляторе: без потока элементы перегреваются, поэтому в схеме предусматривают блокировку по перепаду давления или по сигналу пускателя вентилятора, а мощность регулируют ступенями или тиристорным регулятором.

Исполнения и обозначения

Как подобрать

• По расходу воздуха и требуемому перепаду температур — они задают мощность нагревателя.
• По диаметру круглого воздуховода и присоединительным размерам.
• По допустимой скорости воздуха в сечении: при низкой скорости элементы перегреваются.
• По схеме регулирования: ступенчатое переключение или плавное управление по датчику.
• По параметрам сети электропитания и выделенной мощности на объекте.

Монтаж и обслуживание

• Нагреватель ставят после вентилятора, на прямом участке, с соблюдением направления потока по стрелке на корпусе.
• До и после нагревателя выдерживают участки без отводов, чтобы поток шёл равномерно по сечению.
• Блокировку по работе вентилятора и защиту от перегрева включают в схему обязательно.
• Клеммную коробку располагают доступно, корпус заземляют, кабель выбирают по току ступеней.
• Периодически очищают элементы от пыли и проверяют срабатывание аварийного термостата.

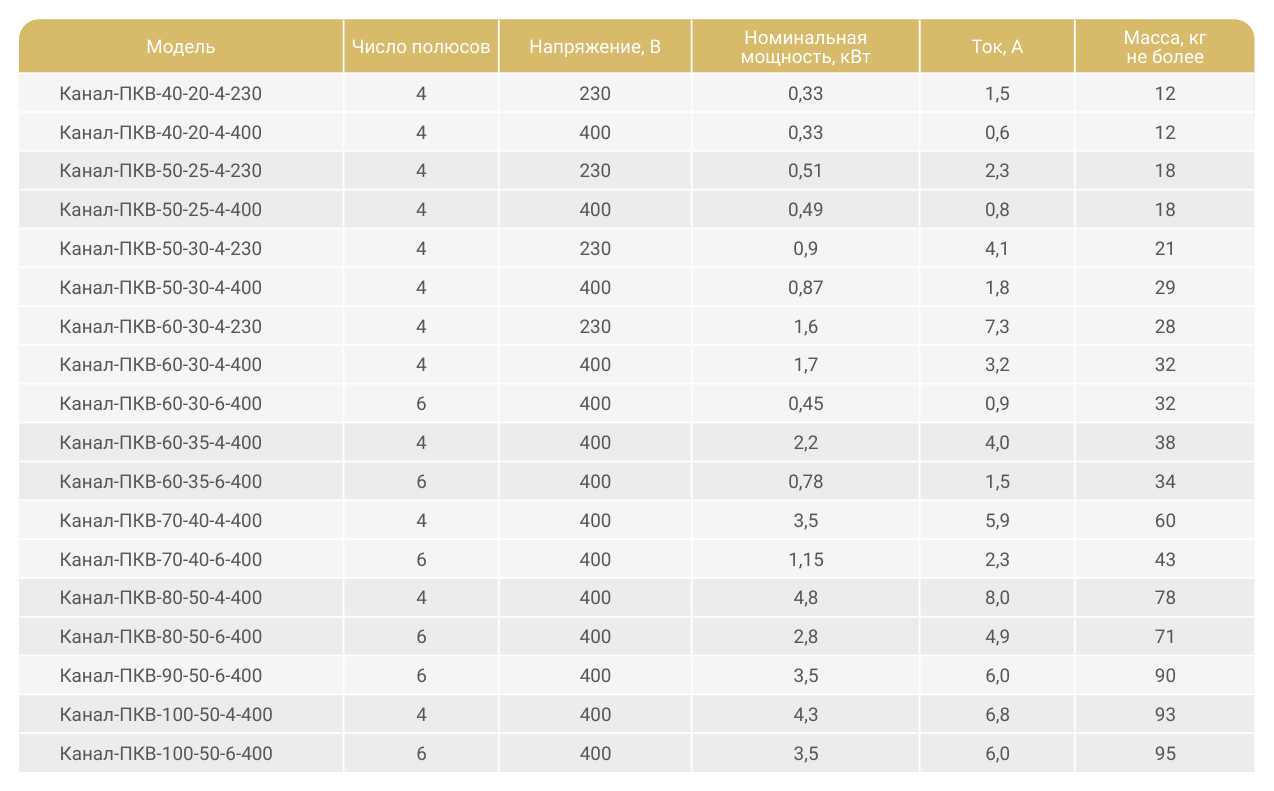

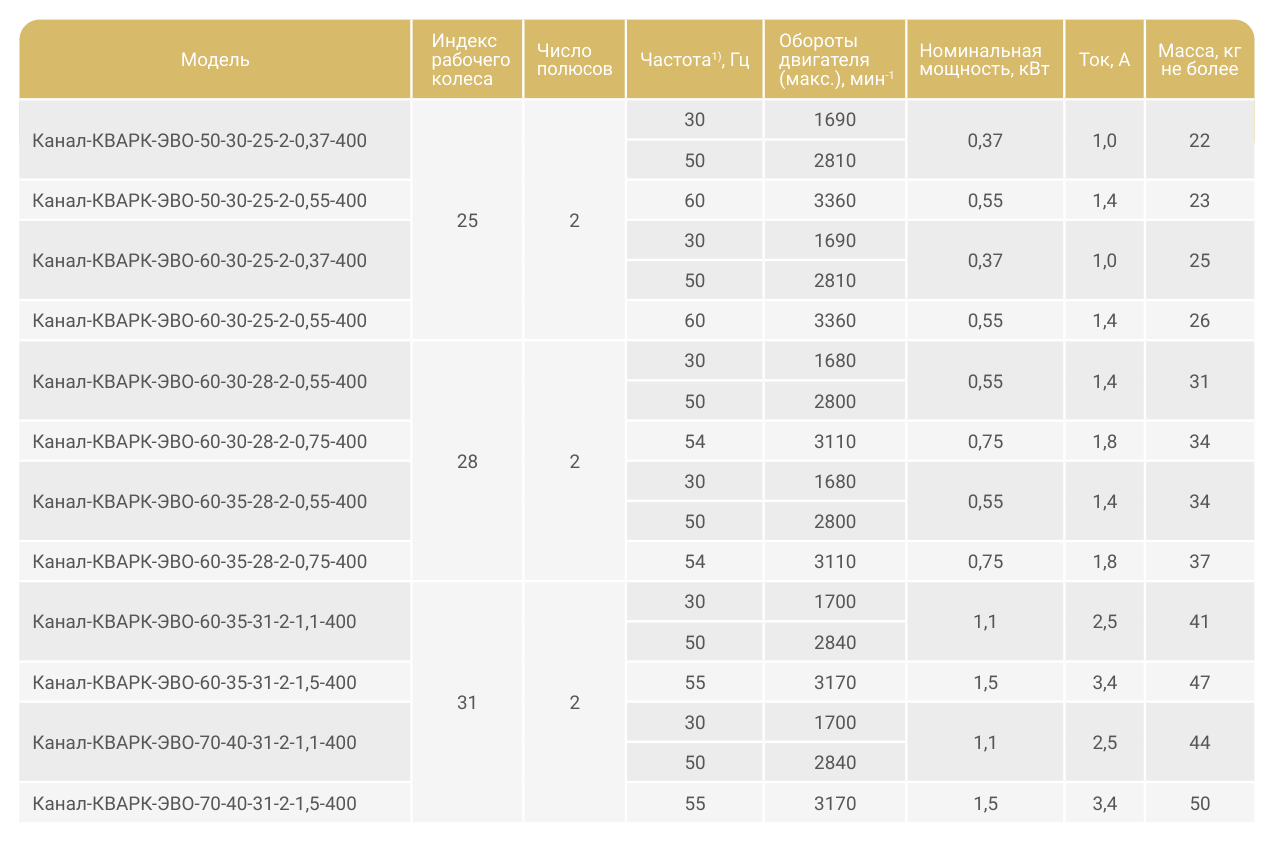

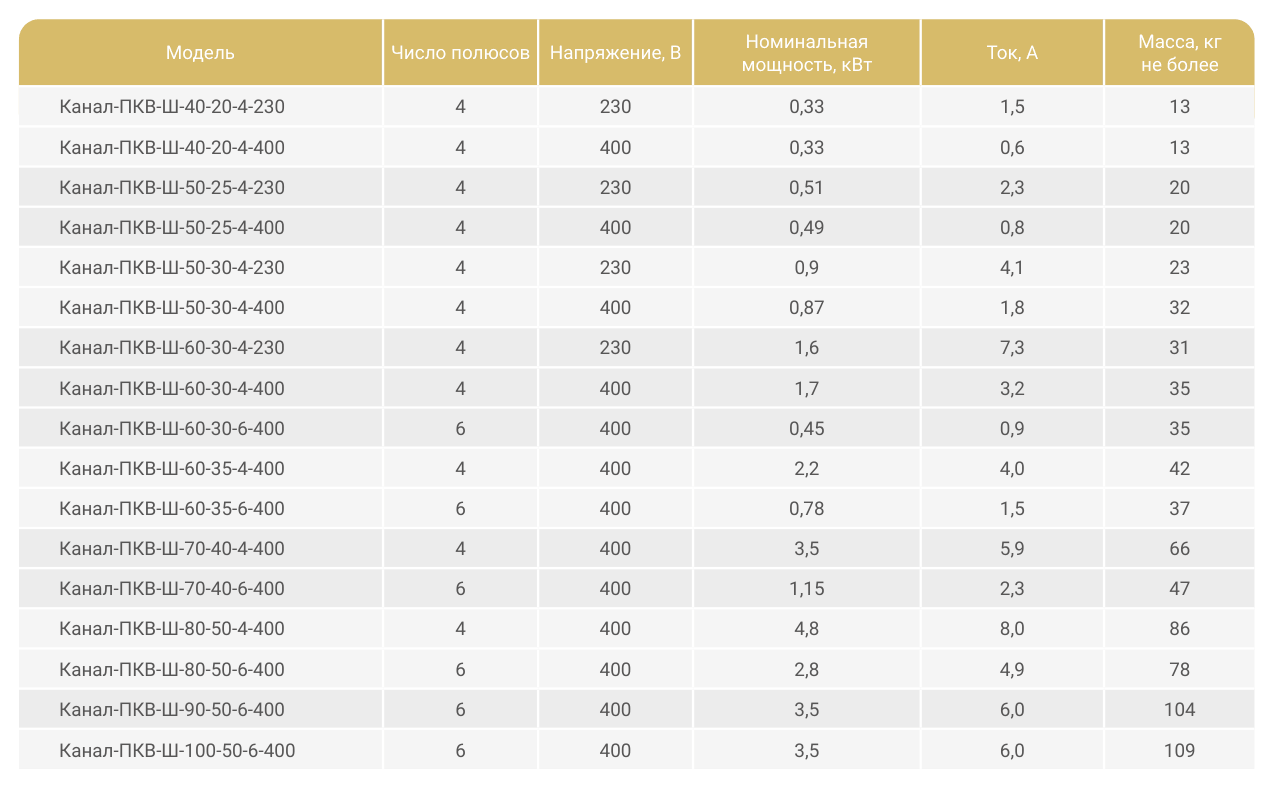

Чертежи и таблицы

Нажмите на изображение, чтобы открыть в полном размере. Данные приведены из каталога завода.

Документы и поставка

• Технический лист из каталога завода — скачать PDF.
• Паспорт изделия и руководство по эксплуатации передаются вместе с оборудованием.
• Изготовление под заказ, специальные требования согласовываются по бланк-заказу.
• Отгрузка по всей России, документы для проекта высылаем по запросу.
