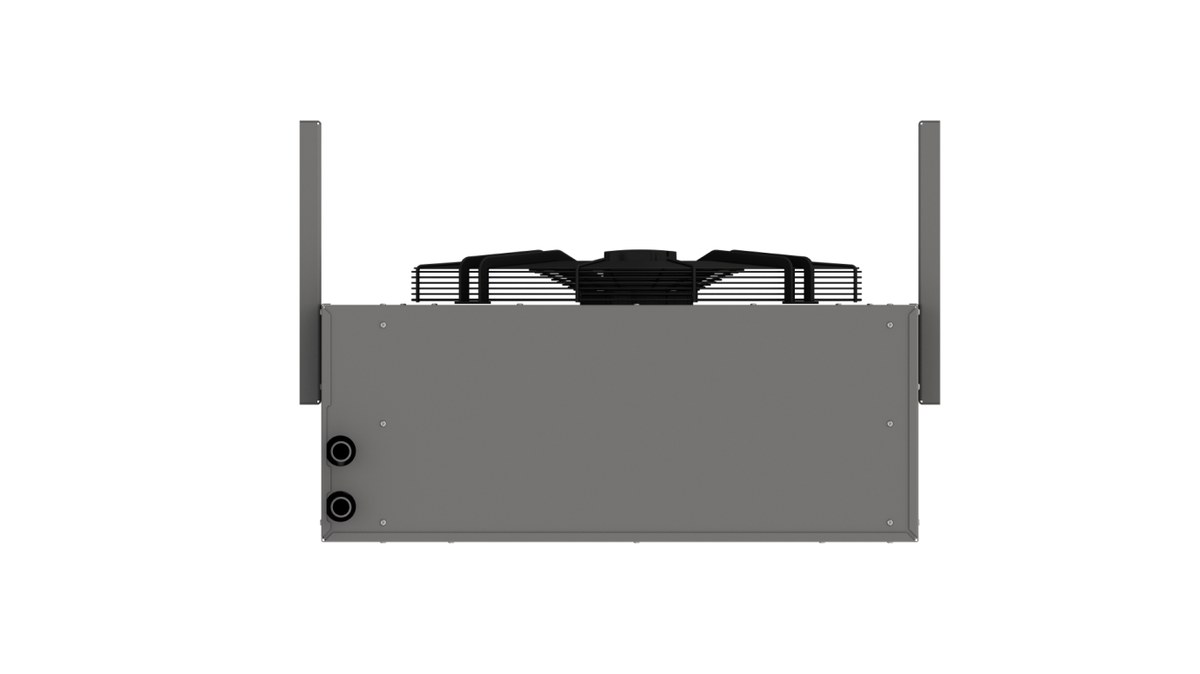

Агрегаты воздушного отопления АВО серия 80

Агрегат воздушного отопления АВО серии 80 — отопительный агрегат высокой мощности нагрева и производительности для коммерческих и промышленных помещений с высокими потолками. Монтируется на стену или потолок на кронштейнах из комплекта.

Технические характеристики

Конструкция

Корпус изготовлен из оцинкованной стали с полимерным покрытием, рассчитанным на условия производственного помещения. Металлические регулируемые жалюзи на выпуске направляют нагретую струю вниз, к рабочей зоне, и позволяют перенастроить подачу при перестановке оборудования в цехе.

Внутри корпуса размещены теплообменник и вентилятор высокой производительности. Кронштейны крепления входят в комплект поставки, поэтому агрегат подвешивают без изготовления дополнительных металлоконструкций, а доступ к вентилятору сохраняется для обслуживания.

Принцип работы

Вентилятор прогоняет воздух помещения через теплообменник и выбрасывает нагретую струю в объём зала или цеха. Производительность серии 80 рассчитана на помещения с высокими потолками: перемешивание не даёт тёплому воздуху скапливаться под перекрытием, а КПД по соотношению мощности нагрева и потребления вентилятора остаётся высоким.

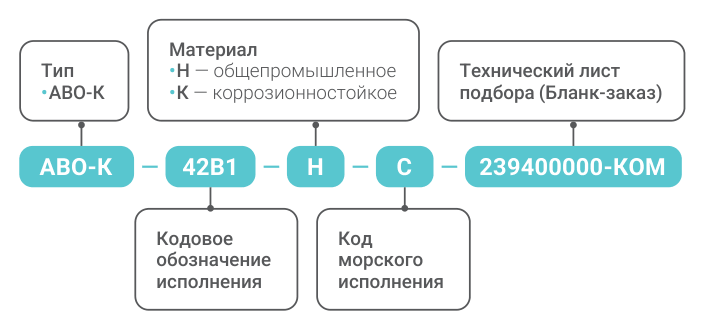

Исполнения и обозначения

Как подобрать

• Теплопотери помещения и требуемая мощность нагрева на объект
• Высота подвеса и необходимая дальнобойность нагретой струи
• Параметры теплоносителя: температурный график и располагаемое давление
• Число агрегатов и схема расстановки по площади помещения
• Допустимый уровень шума и близость постоянных рабочих мест

Монтаж и обслуживание

• Агрегат вешают на штатные кронштейны, проверив несущую способность основания
• Жалюзи опускают так, чтобы струя доставала до рабочей зоны с высоты подвеса
• Подводку теплоносителя выполняют с запорной арматурой и спускниками
• Оребрение теплообменника очищают от пыли перед каждым отопительным сезоном
• Оставляют доступ для снятия панели и обслуживания двигателя вентилятора

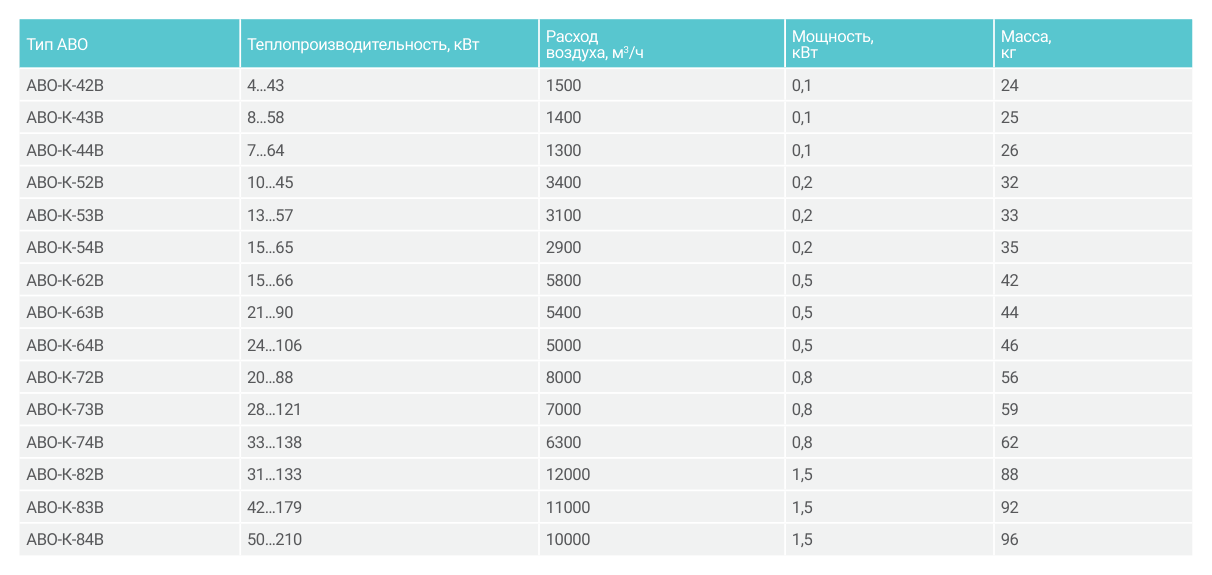

Чертежи и таблицы

Нажмите на изображение, чтобы открыть в полном размере. Данные приведены из каталога завода.

Документы и поставка

• Технический лист из каталога завода — скачать PDF.
• Паспорт изделия и руководство по эксплуатации передаются вместе с оборудованием.
• Сертификаты соответствия и декларации ЕАЭС (2 документа) — высылаем на объект по запросу.
• BIM-модели Revit (RFA) для проектирования — передаём по запросу.
• Изготовление под заказ, специальные требования согласовываются по бланк-заказу.
• Отгрузка по всей России, документы для проекта высылаем по запросу.
