Агрегаты воздушного отопления АВО серия 70

Агрегат воздушного отопления АВО серии 70 — отопительный агрегат средней мощности нагрева и производительности. Рассчитан на коммерческие и промышленные помещения, монтируется на стену или потолок на кронштейнах из комплекта.

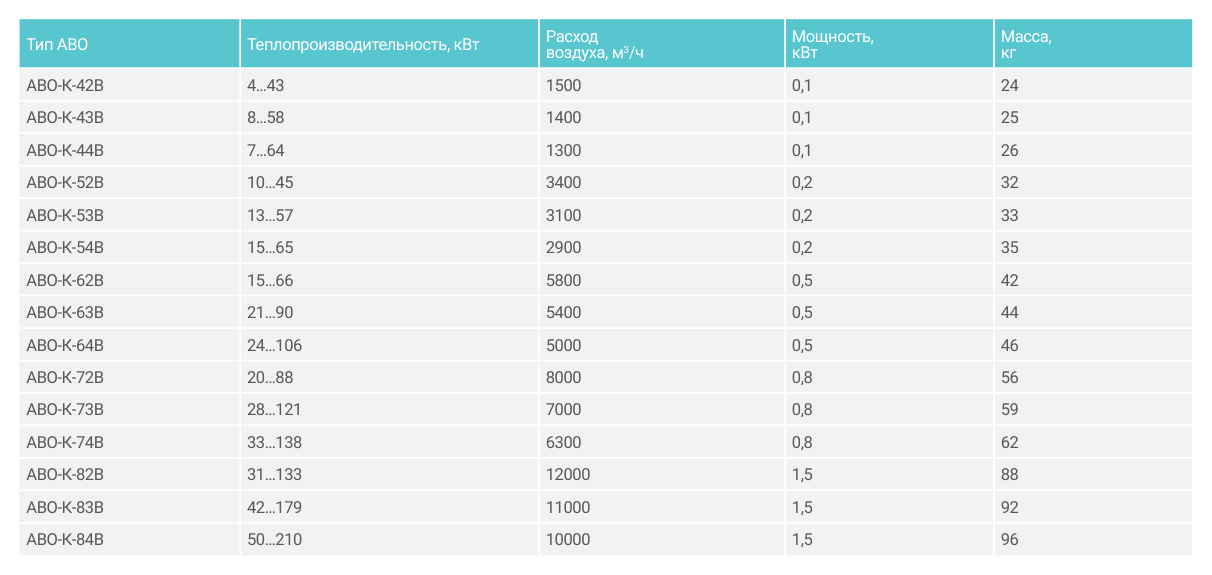

Технические характеристики

Конструкция

Корпус изготовлен из оцинкованной стали с полимерным покрытием, стойким к запылённой среде производственного помещения. Металлические регулируемые жалюзи на выпуске позволяют развернуть нагретую струю в нужную сторону и опустить её к рабочей зоне.

Внутри корпуса установлены теплообменник и вентилятор средней производительности. Габариты для своего класса мощности остаются компактными, а кронштейны крепления входят в комплект поставки — дополнительные металлоконструкции для подвеса не требуются.

Принцип работы

Вентилятор прогоняет воздух помещения через теплообменник и подаёт его обратно направленной струёй, перемешивая объём и выравнивая температуру по высоте. Соотношение мощности нагрева и электрического потребления вентилятора удерживает эксплуатационные расходы на умеренном уровне даже при длительной работе.

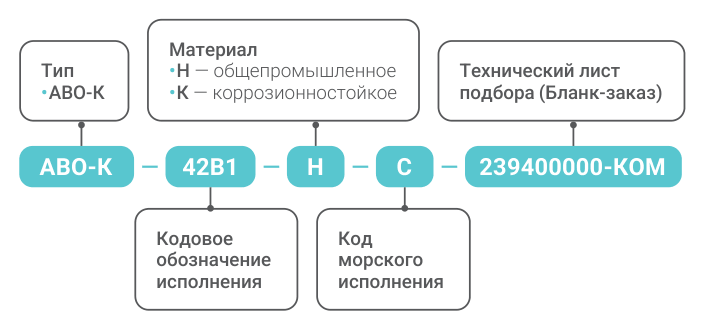

Исполнения и обозначения

Как подобрать

• Теплопотери помещения и требуемая мощность нагрева
• Расход воздуха и дальнобойность струи для выбранной высоты подвеса
• Параметры теплоносителя: температурный график и располагаемое давление
• Число агрегатов и схема расстановки по площади помещения
• Место установки — стена или потолок — и доступ для обслуживания

Монтаж и обслуживание

• Агрегат вешают на штатные кронштейны, проверив несущую способность основания
• Жалюзи разворачивают так, чтобы струя перекрывала рабочую зону
• Подводку теплоносителя выполняют с запорной арматурой и спускниками
• Перед сезоном проверяют работу вентилятора и очищают оребрение теплообменника
• Оставляют доступ для снятия панели и обслуживания двигателя

Чертежи и таблицы

Нажмите на изображение, чтобы открыть в полном размере. Данные приведены из каталога завода.
