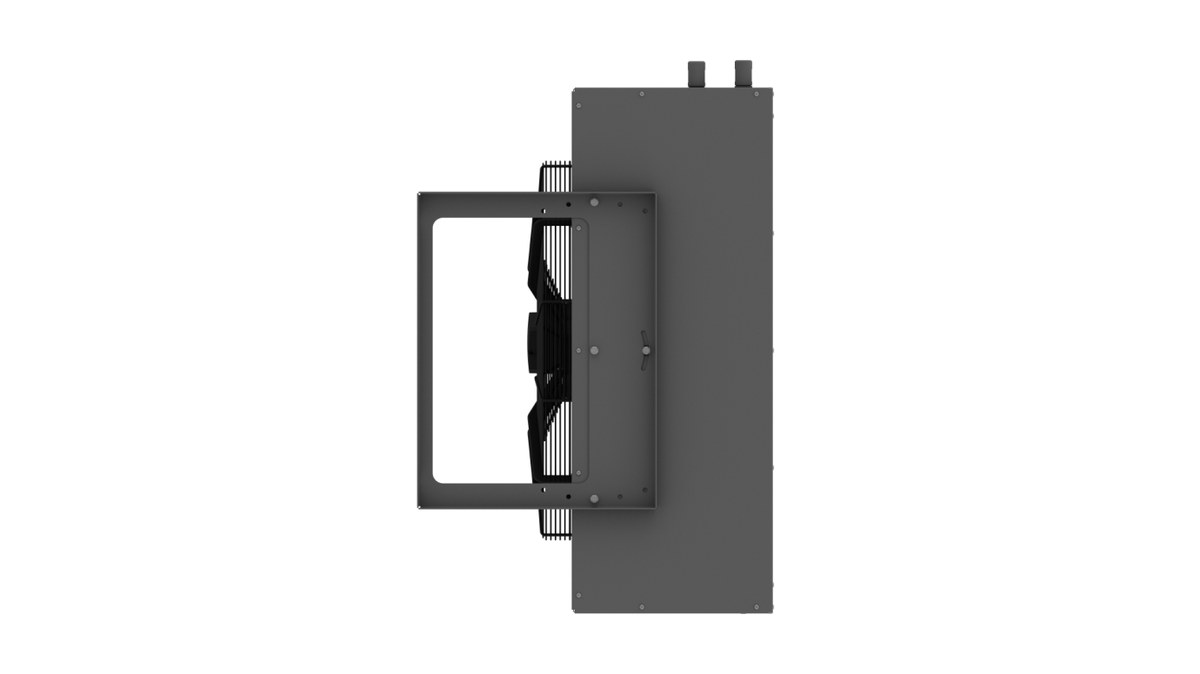

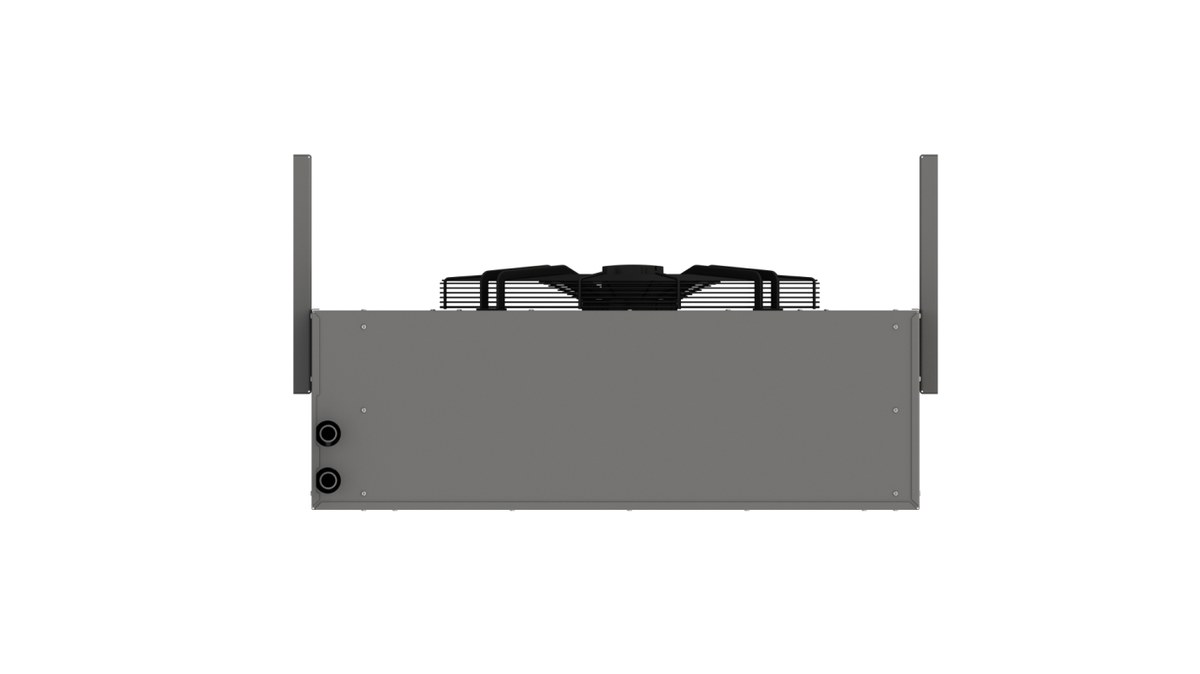

Агрегаты воздушного отопления АВО серия 100

Агрегат воздушного отопления АВО серии 100 — отопительный агрегат высокой мощности нагрева и производительности. Рассчитан на коммерческие и промышленные помещения с высокими потолками, где требуется прогреть значительный объём воздуха.

Технические характеристики

Конструкция

Корпус изготовлен из оцинкованной стали с полимерным покрытием, устойчивым к условиям производственного помещения. Металлические регулируемые жалюзи на выпуске позволяют развернуть струю в нужную сторону и опустить её к рабочей зоне с большой высоты подвеса.

Внутри корпуса установлены теплообменник и вентилятор, рассчитанные на высокую производительность по воздуху. Кронштейны крепления входят в комплект поставки, поэтому агрегат монтируется на стену или потолок без изготовления дополнительных металлоконструкций.

Принцип работы

Вентилятор прогоняет воздух помещения через теплообменник и выбрасывает нагретую струю в объём цеха или зала. Высокая производительность обеспечивает кратность перемешивания, достаточную для помещений с высокими потолками, и не даёт тёплому воздуху застаиваться под перекрытием. КПД по соотношению мощности нагрева и потребления вентилятора остаётся высоким.

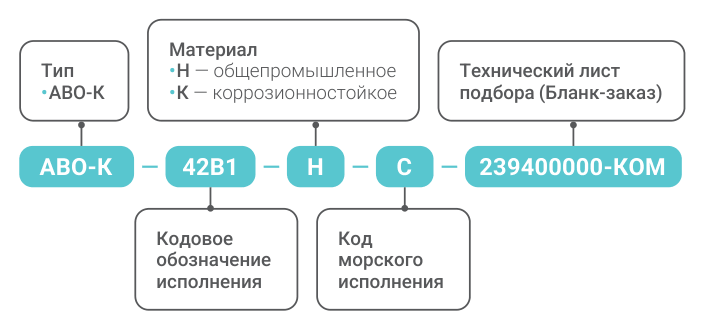

Исполнения и обозначения

Как подобрать

• Теплопотери помещения и требуемая мощность нагрева на объект
• Высота подвеса и необходимая дальнобойность нагретой струи
• Параметры теплоносителя: температурный график и располагаемое давление
• Число агрегатов и схема расстановки по площади цеха или зала
• Допустимый уровень шума и близость рабочих мест

Монтаж и обслуживание

• Агрегат вешают на штатные кронштейны, проверив несущую способность основания
• Жалюзи опускают так, чтобы струя доставала до рабочей зоны с высоты подвеса
• Подводку теплоносителя выполняют с запорной арматурой, спускниками и воздухоотводчиками
• Оребрение теплообменника очищают от пыли перед каждым отопительным сезоном
• Оставляют доступ для снятия панели и обслуживания двигателя вентилятора

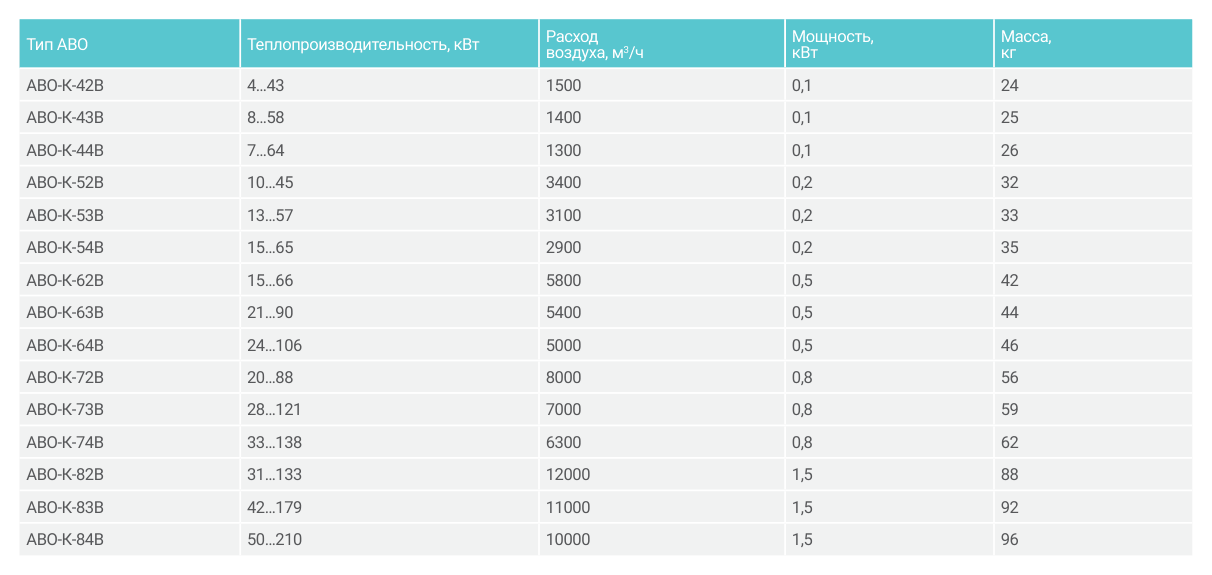

Чертежи и таблицы

Нажмите на изображение, чтобы открыть в полном размере. Данные приведены из каталога завода.

Документы и поставка

• Технический лист из каталога завода — скачать PDF.
• Паспорт изделия и руководство по эксплуатации передаются вместе с оборудованием.
• Сертификаты соответствия и декларации ЕАЭС (2 документа) — высылаем на объект по запросу.
• BIM-модели Revit (RFA) для проектирования — передаём по запросу.
• Изготовление под заказ, специальные требования согласовываются по бланк-заказу.
• Отгрузка по всей России, документы для проекта высылаем по запросу.
