Агрегаты воздушного отопления АВО серия 50

Агрегат воздушного отопления АВО серии 50 — отопительный агрегат небольшой мощности нагрева и производительности. Компактен, подходит для бытовых, коммерческих и небольших промышленных помещений, ставится на стену или потолок.

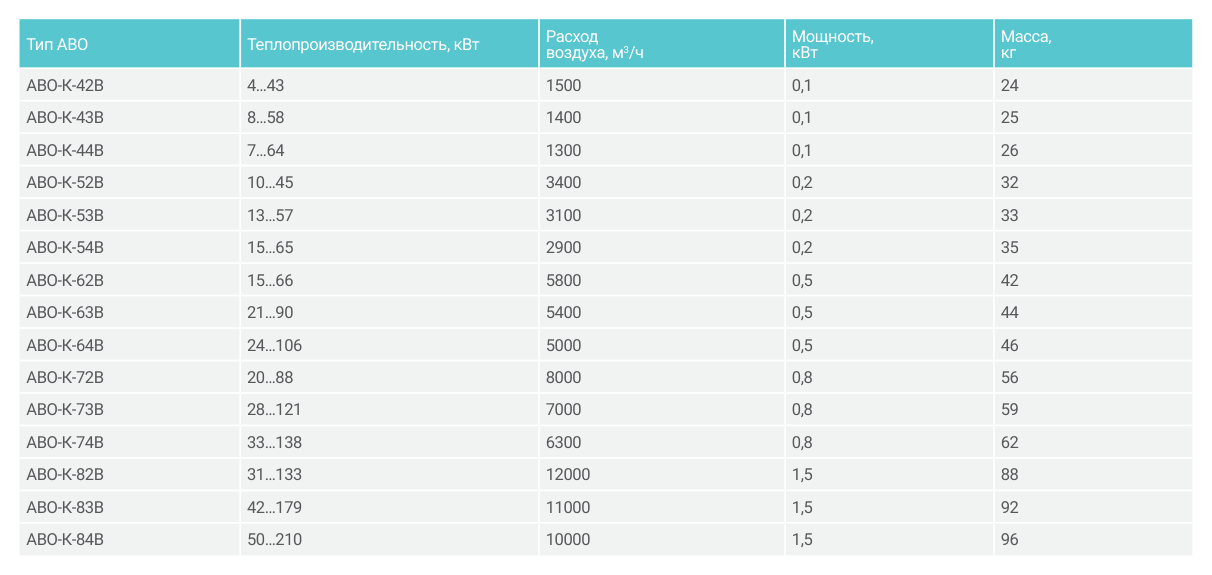

Технические характеристики

Конструкция

Корпус выполнен из оцинкованной стали с полимерным покрытием, которое защищает металл от коррозии и переносит влажную уборку. На выпуске стоят металлические регулируемые жалюзи: ими задают угол подачи и опускают нагретую струю к зоне пребывания людей.

Внутри корпуса размещены теплообменник и вентилятор. Компактные габариты серии 50 позволяют вписать агрегат в помещение с невысоким потолком, а кронштейны крепления входят в комплект поставки, поэтому подвес не приходится изготавливать отдельно.

Принцип работы

Вентилятор забирает воздух помещения, прогоняет его через теплообменник и возвращает направленной струёй. Постоянная циркуляция выравнивает температуру по высоте помещения. Соотношение мощности нагрева и электрического потребления вентилятора удерживает расход электроэнергии на низком уровне.

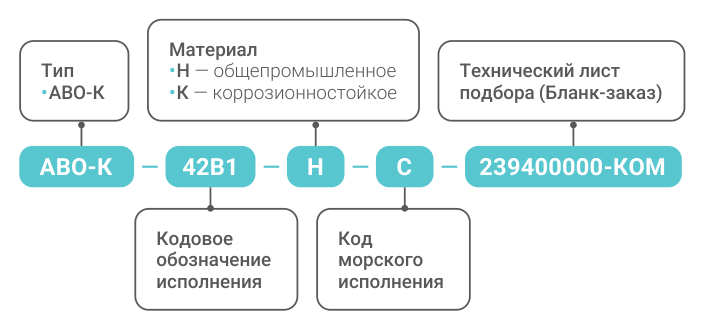

Исполнения и обозначения

Как подобрать

• Теплопотери помещения и требуемая мощность нагрева
• Расход воздуха и дальнобойность струи для выбранной высоты подвеса
• Параметры теплоносителя: температурный график и располагаемое давление
• Число агрегатов и схема их расстановки по помещению
• Место установки — стена или потолок — и доступ для обслуживания

Монтаж и обслуживание

• Агрегат вешают на штатные кронштейны из комплекта поставки
• Жалюзи разворачивают так, чтобы струя перекрывала рабочую зону
• Подводку теплоносителя выполняют с запорной арматурой и спускниками
• Перед сезоном проверяют работу вентилятора и очищают оребрение теплообменника
• Оставляют доступ для снятия панели и обслуживания двигателя

Чертежи и таблицы

Нажмите на изображение, чтобы открыть в полном размере. Данные приведены из каталога завода.
