Описание

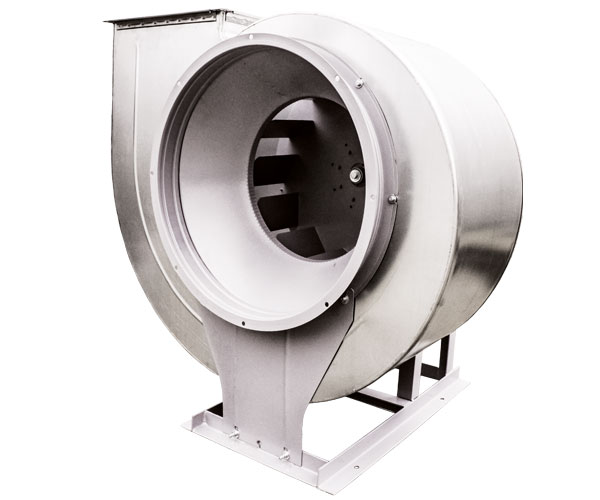

Вентиляторы «наездники» ВР 80-75Н низкого давления служат для воздушного охлаждения силовых установок и агрегатов (трансформаторы, компрессорные станции, промышленные сварочные аппараты и др.), и, в частности, мощных электродвигателей, когда в силу режима работы или конструктивных особенностей недостаточно охлаждения посредством самообдува.
Вентиляторы радиальные ВР 80-75Н «наездники» допускаются к эксплуатации при следующих требованиях:
- перемещаемая среда – воздух;
- максимальная рабочего потока – плюс 80°С;
- содержание взвешенной пыли – до 0,1 г/м.куб.;
- отсутствие в рабочей среде абразива, слипающейся пыли, химически активных к электроизоляции и сталям примесей, волокон.
Основные выпускаемые типоразмеры
Радиальные вентиляторы ВР 80-75Н «наездники» выпускаются в четырех размерах. Общепромышленный вариант изготавливается из углеродистой стали обыкновенного качества, коррозионностойкие – из нержавейки, взрывобезопасные – из разнородных металлов. Также можно заказать и купить вентилятор ВР 80-75Н «наездник» в комбинации вышеперечисленных исполнений.
Вентилятор ВР 80-75Н – конструктивные особенности
Вентиляторы ВР 80-75Н «наездник» выпускаются индивидуально, по запросу.
К основным конструктивным элементам относятся:
- спиралевидный корпус-«улитка», подребренный снаружи для придания жесткости;
- радиальное лопастное колесо с двенадцатью загнутыми обратно лопастями;
- асинхронный привод (три фазы, 380В).
Отличительной чертой конструкции является отсутствие опорной станины, – вентилятор радиальный ВР 80-75Н «наездник» крепится выходным фланцем на корпус охлаждаемого агрегата (отсюда и название).
Втулка крыльчатки закреплена прямо на роторе двигателя (посадка с натягом), входной патрубок закрыт сеткой. Монтажное исполнение электропривода IM 2081 (комби) или IM 3081 (фланец). Для защиты изделия от коррозии используются износостойкие ЛКП, наносимые способом порошкового напыления.
Условия эксплуатации вентилятора ВР 80-75Н «наездник»
«Наездники» ВР 80-75Н предназначены для работы в условиях климата У и Т в соответствии с Госстандартом 15150 Температурный режим эксплуатации – от -40°С до +40°С окружающей среды. Вентиляторы ВР 80-75Н «наездник» могут работать в отапливаемых помещениях (кат. разм. 3), неотапливаемых (кат. разм. 2) или на улице (кат. разм. 1, при условии, что электрические части защищены от осадков и прямых лучей солнца).
