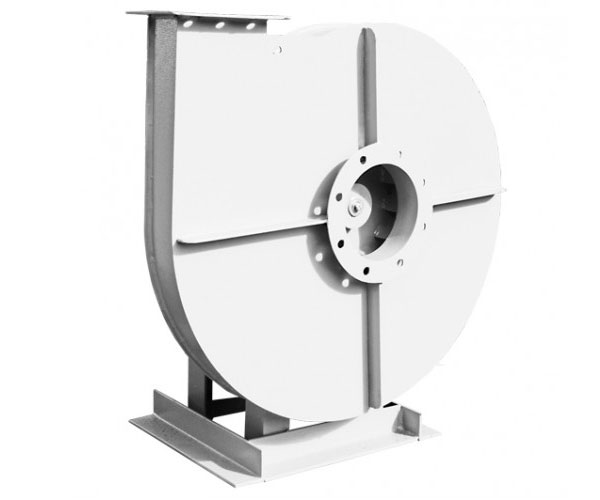

Вентилятор радиальный высокого давления ВР 140-15
✓ Всегда в наличии / под заказ
Доставка по всей России
Отгрузка со склада и под заказсрок подтвердит менеджер
Гарантия 12 месяцевофициальная, от производителя
Документыпаспорт, сертификаты, BIM-модель
Вентилятор радиальный высокого давления ВР 140-15: 12 типоразмеров, расчёт цены по типоразмеру, двигателю и исполнению. Цена от 85 744 ₽.
⚙️ Подбор и заказ
85 744 ₽
Партнёрские скидки — по запросу.
Подробно

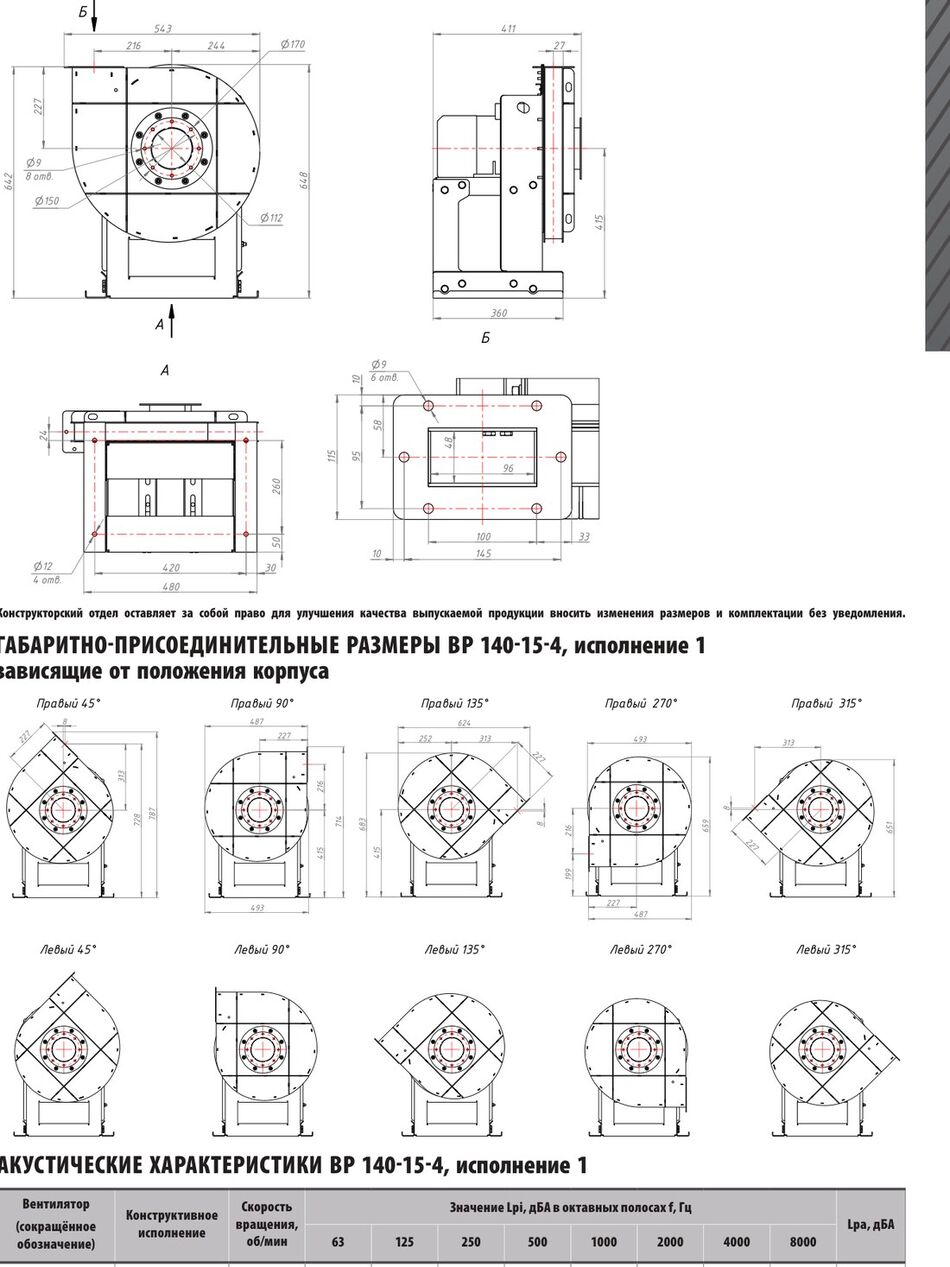

ВР 140-15-4, исполнение 1. Нажмите, чтобы открыть в полном размере. Чертежи остальных типоразмеров — в техническом описании серии.
Описание
Вентилятор радиальный высокого давления ВР 140-15 — 12 типоразмеров, 58 вариантов исполнения и двигателя. Стоимость рассчитывается в блоке «Подбор и заказ»: выберите типоразмер, двигатель и исполнение.
Назначение
Радиальный вентилятор высокого давления. Применяется в системах, где сопротивление сети особенно велико: длинные трассы, батареи фильтров, установки газоочистки.
Конструкция
- Основные выпускаемые типоразмеры (номера):
- Варианты конструктивное исполнение: исполнение 1, исполнение 3, исполнение 5;
- Вентиляторы сертифицированы: соответствия требованиям ТР ТС № 004/2011, №
- Вентиляторы взрывозащищённого исполнения сертифицированы: соответствие
- Варианты материального исполнения: общепромышленное, теплостойкое,
Технические характеристики
| Вентилятор (сокращённое обозначение) | Конструктивное исполнение | Характеристики электродвигателя, Скорость вращения, об/мин. | Номинальная мощность, кВт | Номинальный ток при 380В (50 Гц), А | Тип электродвигателя * | Характеристики вентилятора при ρ = 1.2 кг/м3, Производительность Q min, м3/сек | Производительность Q max, м3/сек | Полное даление Pv min, Па | Полное давление Pv maх, Па | Масса вентилятора, кг | Виброизоляторы, Марка | Количество в комплекте | Виброизоляторы для Ex исп, Марка | Количество в комплекте |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ВР 140-15 №4 | 1 | 3 000 | 0,75 | 1,8 | 71А2 | 0,08 | 0,21 | 2100 | 3100 | 56 | ДО-39 | 4 | ВР 202 | 4 |
| ВР 140-15 №4,5 | 1 | 3 000 | 1,5 | 3,5 | 80А2 | 0,12 | 0,3 | 2800 | 4000 | 75 | ДО-39 | 4 | ВР 202 | 4 |
| ВР 140-15 №5 | 1 | 1 500 | 0,37 | 1,12 | 63В4 | 0,08 | 0,20 | 800 | 1200 | 68 | ДО-40 | 4 | ВР 203 | 4 |
| 3 000 | 2,2 | 4,9 | 80В2 | 0,16 | 0,41 | 3300 | 5000 | 80 | ДО-40 | 4 | ВР 203 | 4 | ||
| ВР 140-15 №5,6 | 1 | 1 500 | 0,55 | 1,6 | 71А4 | 0,11 | 0,29 | 1000 | 1550 | 115 | ДО-41 | 4 | ВР 203 | 6 |
| 3 000 | 4,0 | 8,2 | 100S2 | 0,23 | 0,6 | 4300 | 6400 | 140 | ДО-41 | 4 | ВР 203 | 6 | ||
| ВР 140-15 №6,3 | 1 | 1 500 | 1,1 | 2,9 | 80А4 | 0,16 | 0,41 | 1300 | 1850 | 96 | ДО-41 | 4 | ВР 203 | 6 |
| 3 000 | 7,5 | 14,9 | 112М2 | 0,32 | 0,85 | 5500 | 8200 | 125 | ДО-41 | 4 | ВР 203 | 8 | ||
| ВР 140-15 №6,3 | 3 | 1 500 | 1,1 | 2,9 | 80А4 | 0,16 | 0,41 | 1300 | 1850 | 145 | ДО-41 | 4 | ВР 203 | 6 |
| 3 000 | 7,5 | 14,9 | 112М2 | 0,32 | 0,85 | 5500 | 8200 | 170 | ДО-41 | 4 | ВР 203 | 8 | ||
| ВР 140-15 №6,3 | 5 | 2 000 | 3,0 | 6,8 | 100S4 | 0,23 | 0,6 | 2650 | 3950 | 170 | ДО-42 | 6 | ВР 203 | 8 |
| 2 500 | 5,5 | 11,1 | 100L2 | 0,28 | 0,74 | 4100 | 6350 | 185 | ДО-42 | 6 | ВР 203 | 10 | ||
| ВР 140-15 №8 | 1 | 1 500 | 3,0 | 6,8 | 100S4 | 0,32 | 0,85 | 2125 | 3250 | 175 | ДО-42 | 4 | ВР 203 | 6 |
| 3 000 | 30,0 | 55,4 | 180М2 | 0,66 | 1,8 | 9000 | 13900 | 345 | ДО-42 | 8 | ВР 203 | 10 | ||
| ВР 140-15 №8 | 5 | 2 000 | 11,0 | 22,5 | 132М4 | 0,46 | 1,2 | 4200 | 6500 | 245 | ДО-42 | 8 | ВР 203 | 8 |
| 2 500 | 18,5 | 34,7 | 160M2 | 0,55 | 1,5 | 6500 | 10000 | 300 | ДО-42 | 10 | ВР 203 | 10 | ||
| ВР 140-15 №9 | 1 | 1 500 | 7,5 | 15,6 1 | 32S4 | 0,46 | 1,22 | 2700 | 4150 | 495 | ДО-43 | 6 | ВР 203 | 8 |
| 3 000 | 55,0 | 100,0 2 | 25М2 | 0,96 | 2,5 | 11500 | 17500 | 735 | ДО-44 | 6 | ВР 203 | 10 | ||
| ВР 140-15 №9 | 3 | 1 500 | 7,5 | 15,6 | 132S4 | 0,46 | 1,22 | 2700 | 4150 | 575 | ДО-43 | 6 | ВР 203 | 8 |
| 3 000 | 55,0 | 100,0 | 225М2 | 0,96 | 2,5 | 11500 | 17500 | 820 | ДО-44 | 6 | ВР 203 | 10 | ||
| ВР 140-15 №11,2 | 1 | 1 500 | 18,5 | 36,3 | 160М4 | 0,9 | 2,4 | 4300 | 6600 | 670 | ДО-44 | 6 | ВР 203 | 10 |
| Вентилятор (сокращённое обозначение) | Конструктивное исполнение | Характеристики электродвигателя, Скорость вращения, об/мин. Номинальная | мощность, кВт Номинальный ток при 380В (50 Гц), А | Тип электродвигателя * | Характеристики вентилятора при ρ = 1.2 кг/м3, Производительность Q min, м3/сек | Производительность Q max, м3/сек | Полное даление Pv min, Па | Полное давление Pv maх, Па | Масса вентилятора, кг | Виброизоляторы, Марка | Количество в комплекте | Виброизоляторы для Ex исп, Марка | Количество в комплекте |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ВР 140-15 №5 | 5 | 2 000 0, | 75 2,0 | 71В4 | 0,11 | 0,30 | 1650 | 2500 | 110 | ДО-40 | 6 | ВР 203 | 6 |
| 2 500 1, | 5 3,7 | 80В4 | 0,14 | 0,36 | 2600 | 3850 | 115 | ДО-40 | 6 | ВР 203 | 6 |
| Вентилятор (сокращённое обозначение) | Конструктивное исполнение | Характеристики электродвигателя, Скорость вращения, об/мин. | Номинальная мощность, кВт | Номинальный ток при 380В (50 Гц), А | Тип электродвигателя * | Характеристики вентилятора при ρ = 1.2 кг/м3, Производительность Q min, м3/сек | Производительность Q 3 | max, м/сек Полное даление Pv min, Па | Полное давление Pv maх, Па | Масса вентилятора, кг | Виброизоляторы, Марка | Количество в комплекте | Виброизоляторы для Ex исп, Марка | Количество в комплекте |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ВР 140-15 №7,1 | 1 | 1 500 | 2,2 | 5,1 | 90L4 | 0,22 | 0,6 | 1700 | 2550 | 115 | ДО-41 | 4 | ВР 203 | 8 |
| 3 000 | 15,0 | 28,6 | 160S2 | 0,47 | 1,25 | 7050 | 10900 | 210 | ДО-42 | 4 | ВР 203 | 8 |
| Вентилятор (сокращённое обозначение) | Конструктивное исполнение | Характеристики электродвигателя, Скорость вращения, об/мин. | Номинальная мощность, кВт | Номинальный ток при 380В (50 Гц), А | Тип электродвигателя * | Характеристики вентилятора при ρ = 1.2 кг/м3, Производительность Q | min, м3/сек Производительность Q max, м3/сек | Полное даление Pv min, Па | Полное давление Pv maх, Па | Масса вентилятора, кг | Виброизоляторы, Марка | Количество в комплекте | Виброизоляторы для Ex исп, Марка | Количество в комплекте |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ВР 140-15 №10 | 1 | 1 500 | 11,0 | 22,5 | 132М4 | 0,6 | 5 1,7 | 3500 | 5250 | 570 | ДО-44 | 4 | ВР 203 | 8 |
| 3 000 | 90,0 | 160,0 | 250М2 | 1,3 | 3,5 | 14000 | 22000 | 975 | ДО-44 | 4 | ВР 204 | 8 | ||
| ВР 140-15 №10 | 5 | 2 000 | 30,0 | 57,6 | 180М4 | 0,9 | 2,3 | 6500 | 10000 | 790 | ДО-44 | 8 | ВР 203 | 10 |
| 2 500 | 55,0 | 100,0 | 225М2 | 1,1 | 3,0 | 10200 | 15500 | 910 | ДО-44 | 8 | ВР 203 | 12 |
| Вентилятор (сокращённое обозначение) Конструктивное исполнение | Характеристики электродвигателя, Скорость вращения, об/мин. Номинальная мощность, кВт | Номинальный ток при 380В (50 Гц), А | Тип электродвигателя * | Характеристики вентилятора при ρ = 1.2 кг/м3, Производительность Q min, м3/сек | Производительность Q max, м3/сек | Полное даление Pv min, Па | Полное давление Pv maх, Па | Масса вентилятора, кг | Виброизоляторы, Марка | Количество в комплекте | Виброизоляторы для Ex исп, Марка | Количество в комплекте |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ВР 140-15 №12,5 1 | 1 500 30,0 | 57,6 | 180М4 | 1,3 | 3,3 | 5500 | 8300 | 735 | ДО-44 | 6 | ВР 203 | 8 |
Данные приведены по техническому описанию завода. Масса указана для базового исполнения и меняется при смене типа двигателя.
Габаритные и присоединительные размеры
Комплектация
Изделие в сбореРабочее колесо, спиральный корпус и электродвигатель на общей раме
Крепёж и виброизоляцияКомплект подбирается под типоразмер и условия монтажа
ДокументыПаспорт изделия, руководство по эксплуатации, сертификаты по запросу
ДополнительноГибкие вставки, монтажные стаканы, преобразователи частоты — по заявке
Документация
PDF Техническое описание серии — характеристики, чертежи и схемы всех типоразмеров
