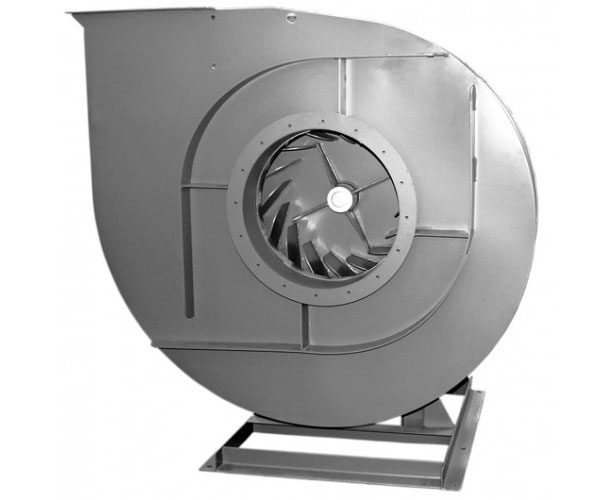

Вентилятор радиальный высокого давления ВЦ 5-35

Name: Вентилятор радиальный высокого давления ВЦ 5-35
Price: 61788 RUB
Availability: InStock

✓ Всегда в наличии / под заказ Доставка по всей России

Техническое описание ВЦ 5 (PDF) Скачать ↓

Отгрузка со склада и под заказсрок подтвердит менеджер Гарантия 12 месяцевофициальная, от производителя Документыпаспорт, сертификаты

Вентилятор радиальный высокого давления ВЦ 5-35: 4 типоразмера, расчёт цены по типоразмеру, двигателю и исполнению. Цена от 61 788 ₽.

Вентилятор. Создаёт расход и напор воздуха в системе; подбирается по производительности и давлению.

Подбор по параметрам, техническая документация и расчёт под задачу — по запросу.

⚙️ Подбор и заказ

61 788 ₽

Партнёрские скидки — по запросу.

Типоразмер / размер (если требуется) Комментарий к позиции Прикрепить файлы — чертёж, спецификация, фото (можно несколько)

Количество, шт

Оплата и доставка Отсрочка платежа

Конфигурация попадёт в корзину — там можно добавить ещё позиции и отправить весь заказ одним письмом. Цену и срок изготовления подтвердит менеджер в течение 1 часа в рабочее время.

Подробно

Описание

Радиальный вентилятор среднего давления для общеобменной вентиляции и технологических систем.

ВЦ 5-35-3,55, исполнение 1ВЦ 5-35-4, исполнение 1ВЦ 5-35-8, исполнение 1ВЦ 5-35-8,5, исполнение 1

Конструкция и материалы

Сокращённое обозначение вентиляторов: ВЦ 5-35 ВЦ 5-45 ВЦ 5-50
Основные выпускаемые типоразмеры (номера): 3,55 4,0 4,25 8,0 8,5 9,0
Варианты конструктивного исполнения: исполнение 1
Вентиляторы сертифицированы: соответствия требованиям ТР ТС № 004/2011, № 010/2011, № 020/2011
Вентиляторы взрывозащищённого исполнения сертифицированы: соответствие требованиям ТР ТС № 012/2011
Варианты материального исполнения: общепромышленное, теплостойкое, коррозионностойкое, взрывозащищённое, взрывозащищённое коррозионностойкое
Назначение: системы вентиляции, технологические установки
Количество лопаток рабочего колеса: ВЦ5-35 и ВЦ5-45 – 9 лопаток; ВЦ5-50 – 10 лопаток
Конструктивное исполнение лопаток рабочего колеса: загнутые назад
Конструктивное исполнение корпуса: спиральный поворотный одностороннего всасывания

Что это даёт

Заводское качествоВентиляторы ВР, ВО, крышные и дымососы серийного производства с паспортом и сертификатами.

Подбор по точкеРабочая точка проверяется по аэродинамической характеристике — вентилятор не будет перегружен.

ИсполненияОбщепромышленные, взрывозащищённые, коррозионностойкие, с разным положением корпуса.

Как подобрать

Определите расход и давление сети, найдите рабочую точку на характеристике
Выберите исполнение: общепромышленное, взрывозащищённое или коррозионностойкое
Уточните положение корпуса и направление вращения по схеме
Для уличной установки — крышные вентиляторы или защитный кожух

Технические характеристики

Всего 5 исполнений по 4 типоразмера. Данные приведены по каталогу завода-изготовителя.

Вентилятор	Конструктивное исполнение	Скорость вращения, об/мин	Номинальная мощность, кВт	Номинальный ток при 380 В, А	Тип электродвигателя	Q min, тыс. м³/ч	Q max, тыс. м³/ч	Pv min, Па	Pv max, Па	Масса, кг	Виброизоляторы, марка	Кол-во	Виброизоляторы Ex, марка	Кол-во
ВЦ 5-35 №3,55		3 000	0,75	1,8	71А2	0,41	0,95	1600	1900	55	ДО-40	4	ВР 201	4
ВЦ 5-35 №3,55		3 000	1,10	2,6	71В2	0,41	1,8	1250	1900	57	ДО-40	4	ВР 201	4
ВЦ 5-35 №4	1	3 000	2,2	4,9	80В2	0,85	2,5	1800	2750	85	ДО-40	4	ВР 201	4
ВЦ 5-35 №8	1	1 500	11,0	22,5	132М4	4,0	12,2	2000	3000	380	ДО-42	4	ВР 203	6
ВЦ 5-35 №8,5	1	1 500	11,0	22,5	132М4	4,2	10,4	2600	3300	390	ДО-42	4	ВР 203	6

Уровень звукового давления Lpi в октавных полосах, дБА.

Обозначение	Исполнение	Скорость вращения, об/мин	63	125	250	500	1000	2000	4000	8000	LpA, дБА
ВР 5-35 №3,55	1	3 000	75	79	80	83	82	81	79	72	87
ВР 5-35 №4	1	3 000	77	81	82	85	84	83	82	77	90
ВР 5-35 №8	1	1 500	88	90	92	92	91	90	87	81	95
ВР 5-35 №8,5	1	1 500	89	91	93	93	92	91	88	82	96

Важно знать

Подключение

Трёхфазные вентиляторы подключаются через щит с защитой двигателя; проверяйте направление вращения при пуске.

Подбор и заказ. Пришлите расход, давление и условия установки — подберём вентилятор, щит и комплектующие.
