Описание

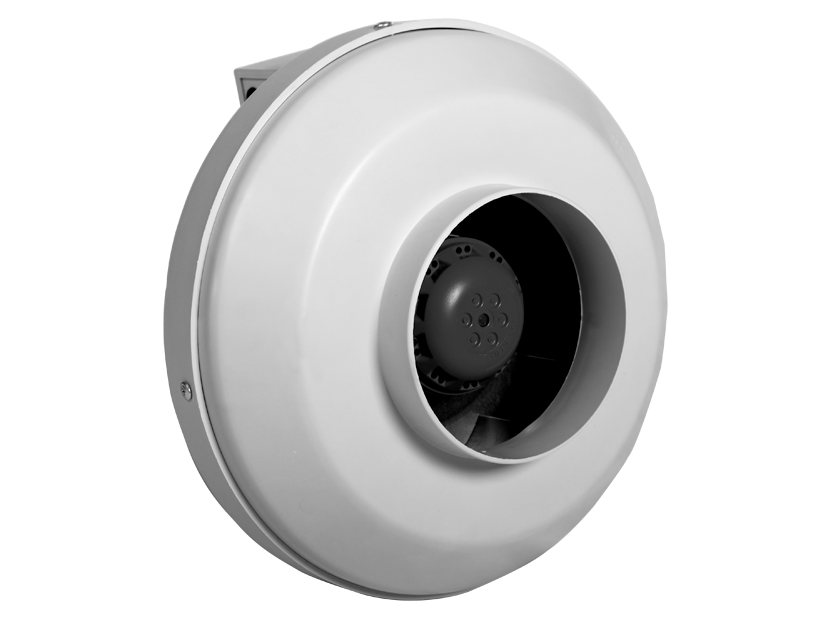

Вентиляторы CFk VIM оснащены разъемным корпусом из прочного композитного материала, с повышенными звукопоглощающими и ударопрочными свойствами. Предназначены для перемещения воздуха в круглых каналах приточно-вытяжных систем вентиляции жилых, общественных, административных, промышленных помещений.
Конструкция
- Корпус: Композитный, устойчив к коррозии, на 10% легче металлического.
- Рабочее колесо: Пластиковая или металлическая крыльчатка с загнутыми назад лопатками.
- Мотор-колесо SHUFT: Установлено в центре воздушного потока по технологии EXTRA COOLING – обеспечивает оптимальное охлаждение двигателя и увеличивает срок службы.
- Двигатель: Асинхронный с внешним ротором, степень защиты IP44, клеммная коробка IP55.
- Балансировка: Статическая и динамическая в двух плоскостях.
- Подшипники: Шариковые, необслуживаемые, с увеличенным ресурсом.
- Термозащита: Встроенная, с автоматическим перезапуском.
- Кабель: Теплостойкий, без галогенов, с изоляцией SIR.
Регулирование скорости
Поддерживается изменение напряжения с помощью:
- Пятиступенчатых трансформаторов TRE-T
- Плавных регуляторов SRE
Допускается подключение нескольких вентиляторов к одному регулятору (при соблюдении допустимого тока).
Монтаж и подключение
- Поставляется без монтажной планки.
- Поставка в собранном виде, готовые к подключению.
- Установка возможна в любом положении – по направлению воздушного потока.
- Обязателен доступ для обслуживания.
- Подключение электропитания – через клеммную коробку, только квалифицированным персоналом по прилагаемой схеме.
Обслуживание
- Не требует регулярного техобслуживания.
- Рекомендуется периодическая очистка крыльчатки.
Технические данные
- Напряжение питания 230 В, 1 ф, 50 Гц
- Минимально допустимое напряжение 65 В
- Ресурс 40 000 ч.
- Класс защиты от поражения электротоком II
- Степень защиты IPX4 Двигатель IP44
Акустические характеристики
Сводный график

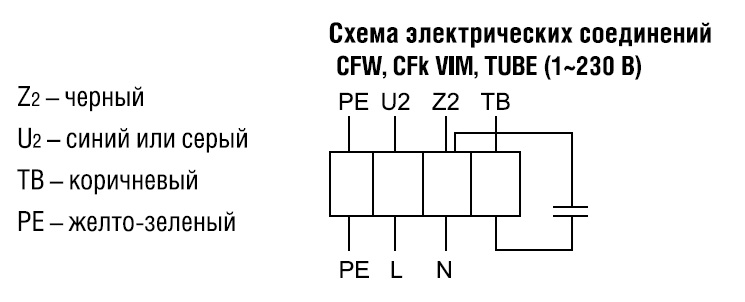

Схема электрических соединений
Расшифровка обозначения
