Описание

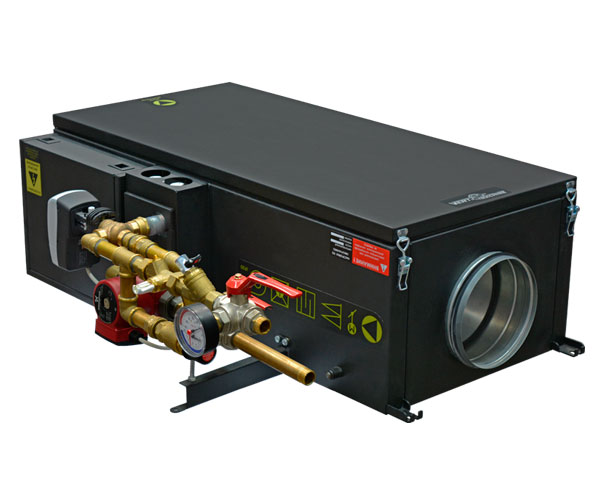

Приточная вентиляционная установка Колибри-1000 Water EC применяется в коттеджах, офисах, квартирах, магазинах, с использованием в качестве теплоносителя воды или раствора этиленгликоля.
Назначение: Постоянная подача в помещение свежего, очищенного воздуха, с автоматическим контролем и поддержанием заданной температуры.
Основная цель, при разработке Колибри-1000 Water EC, заключалась в создании надежной современной установки с максимальной защитой от размораживания калорифера, но при этом абсолютно неприхотливой в эксплуатации. Также стояла задача сделать ее настолько законченной и самонастраивающейся, чтобы монтаж ее не требовал специальных профессиональных навыков.
Удалось сделать простое согласование гидравлических характеристик смесительного узла установки с характеристиками различных систем водоснабжения без применения дорогостоящих дифференциальных манометров и прецизионных балансировочных клапанов. Совместно со специалистами фирмы Danfoss была разработана схема смесительного узла с автоматическим выравниванием сопротивления на трехходовом клапане посредством установки автоматического перепускного клапана на входе. Таким образом оборудование поступает к потребителю полностью настроенным в заводских условиях и не требует в момент монтажа дополнительных регулировок.
В качестве теплоносителя допускается использовать воду или этиленгликоль с ингибиторами.
Отличительные особенности
- Готовый к эксплуатации прибор с функциями самонастройки
- Компактные размеры
- Низкий уровень шума
- EC-вентилятор с встроенными амортизаторами
- Максимально надежные европейские комплектующие
- Интеллектуальная система управления с LCD сенсорным цветным дисплеем производства GTC
- Эффективный, компактный четырехрядный калорифер
- Встроенный воздушный клапан оснащённый электроприводом Belimo (Швейцария) с возвратной пружиной, принудительно закрывающей клапан при обесточивании установки или при угрозе размораживания калорифера
- Механизм герметичного прижима пылевого фильтра, препятствующий проникновению мелких частиц пыли минуя фильтр
- Определение степени засорённости пылевого фильтра
- Автоматическая система обезвоздушивания, состоящая из 2х автоматических клапанов выпуска воздуха
- Дополнительная защита температуры воды на входе в смесительный узел
- Трехходовой седельный клапан, управляемый автоматикой, регулирует количество теплоносителя в смесительном узле. В отличие от обычно применяемых поворотных, седельные клапаны отличаются более высокой точностью регулирования, долговечностью, а так же эти клапаны практически не подвержены «закисанию» во время длительного простоя, например в теплый период года
- Балансировочный вентиль с расходомером жидкости для настройки расхода воды через смесительный узел. Применяется в тех случаях когда слив перегретой воды, проходящей через бай пас смесительного узла и перепускной клапан, в обратную магистраль не желателен
- Вариант исполнения – левая и правая
Технические характеристики
| Тип калорифера | Водяной | |
| Количество скоростей | 10 | |
| Производительность, м³/час | 250-1000 | |
| Уровень шума на выходе из установки, dBA | 32-55 | |
| Расчётная температура теплоносителя, °C | 60-80 | |
| Мощность вентилятора, Вт | 230 | |
| Мощность нагревателя, кВт | 18.5 (при 90°С воды) | |
| Номинальный расход теплоносителя через теплообменник, л/мин | 13,6 | |
| Напряжение питания, В / Гц | 220-230 / 50-60 | |
| Кабель электропитания, мм² | 3 × 1,5 | |
| Кабель пульта управления | UTP 2 × 2 (две витые пары) |
|
| Трубы (сгоны) | G3/4” | |
| Габаритные размеры, мм | 1059 × 465 × 343 | |
| Вес, кг | 55 | |
| Класс защиты | IP 20 | |
| Размещение | Внутреннее | |
| Режим работы | Непрерывный | |
| Поддержание заданной температуры приточного воздуха, °C | В диапазоне +10…+30 | |
| Условия эксплуатации: | Температура входного воздуха, °С | -26 / +50 |
| Степень очистки воздуха | Пылевой фильтр | EU4 |
| Гарантия | 5 лет | |
