Описание

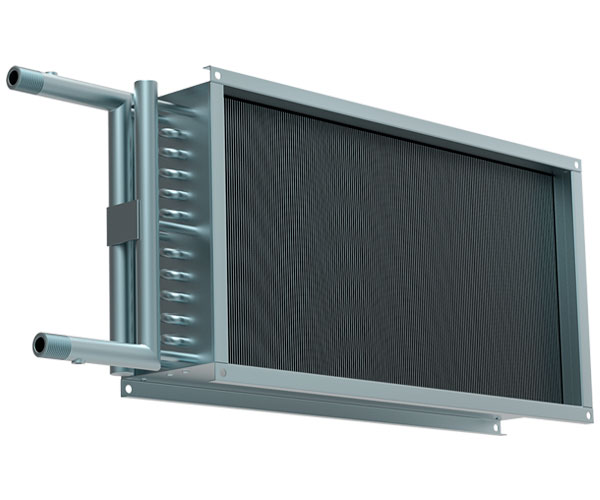

Трёхрядные канальные теплообменники применяют в системах вентиляции и кондиционирования, предназначены для нагрева и охлаждения воздуха в системах воздушного отопления, вентиляции и кондиционирования воздуха различных конструкций.
Канальные нагреватели позволяют использовать в качестве теплоносителя не только воду, но и незамерзающие смеси.
Теплообменники изготавливаются на базе медных труб и алюминиевых пластин. Максимальные размеры одного блока составляет примерно 3,5 х 4 м.
Теплообменники позволяют использовать в качестве теплоносителя не только воду, но и незамерзающие смеси.
Водяные теплообменники стандартно изготавливаются в десяти типоразмерах, в двухрядном, трехрядном и четырёхрядном исполнении, а так же 2-х или 3-х рядном исполнении с удлиненными коллекторами.
Особенности водяных теплообменников
- Теплоноситель – вода или незамерзающая смесь
- Максимальная температура теплоносителя 170 °C
- Материал пластин – алюминий (Al)
- Материал трубок – медь (Cu)
Технические Характеристики
| Наименование | Расход воздуха на выходе, м3/час | Температура воздуха на входе, 0С | |||
| Теплообменник КВТ 30-15 (1022-Al-Cu-06-03-300-24) | 800 | -40 | |||
| Теплообменник КВТ 40-20 (1022-Al-Cu-08-03-400-24) | 1450 | ||||
| Теплообменник КВТ 50-25 (1022-Al-Cu-10-03-500-24) | 2250 | ||||
| Теплообменник КВТ 50-30 (1022-Al-Cu-12-03-500-24) | 2700 | ||||
| Теплообменник КВТ 60-30 (1022-Al-Cu-12-03-600-24) | 3250 | ||||
| Теплообменник КВТ 60-35 (1022-Al-Cu-14-03-600-24) | 3800 | ||||
| Теплообменник КВТ 70-40 (1022-Al-Cu-16-03-700-24) | 5050 | ||||
| Теплообменник КВТ 80-50 (1022-Al-Cu-20-03-800-24) | 7200 | ||||
| Теплообменник КВТ 90-50 (1022-Al-Cu-20-03-900-24) | 8100 | ||||
| Теплообменник КВТ 100-50 (1022-Al-Cu-22-03-1000-24) | 9000 | ||||
| Температура воздуха на выходе – +20 °C. | |||||
| Сопротивление по воздуху, Па – не более 120 | Температура воды на входе +90 °C, на выходе – +70 °C. Рабочее давление не более 1,5 МПа. Пластины оребрения – алюминиевые. |
||||
Габариты 3-х рядных теплообменников КВТ
| Типоразмер | А, мм | Б, мм | В, мм | П мм | Д, мм | Е, мм | Ж, мм | И, мм | К, мм | Масса, кг |
| TEW 3.30-15 | 300 | 150 | 320 | 170 | 340 | 190 | 9 | 192 | 432 | 5,6 |
| TEW 3.40-20 | 400 | 200 | 420 | 220 | 440 | 240 | 9 | 192 | 532 | 7,1 |
| TEW 3.50-25 | 500 | 250 | 520 | 270 | 540 | 290 | 9 | 192 | 632 | 8,6 |
| TEW 3.50-30 | 500 | 300 | 520 | 320 | 540 | 340 | 9 | 192 | 632 | 10,1 |
| TEW 3.60-30 | 600 | 300 | 620 | 320 | 640 | 340 | 9 | 192 | 732 | 11,6 |
| TEW 3.60-35 | 600 | 350 | 620 | 370 | 640 | 390 | 9 | 192 | 732 | 13,1 |
| TEW 3.70-40 | 700 | 400 | 720 | 420 | 740 | 440 | 9 | 192 | 832 | 14,6 |
| TEW 3.80-50 | 800 | 500 | 820 | 520 | 840 | 540 | 9 | 192 | 932 | 16,1 |
| TEW 3.90-50 | 900 | 500 | 930 | 530 | 960 | 560 | 11 | 192 | 1042 | 17,6 |
| TEW 3.100-50 | 1000 | 500 | 1030 | 530 | 1060 | 560 | 11 | 192 | 1142 | 19,8 |
