Описание

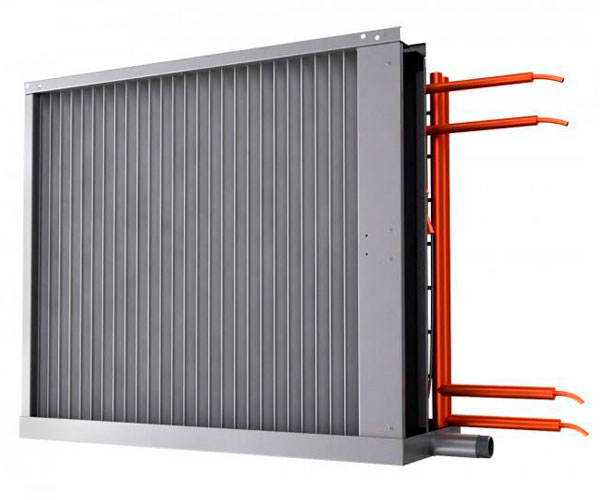

Фреоновый испаритель TEF 04.07 предназначен для охлаждения, посредством испарения подаваемого в них от холодильных агрегатов – компрессорно-конденсаторных блоков (далее – «ККБ») фреонового хладагента входящего воздуха и других невзрывоопасных газовых смесей, агрессивность которых по отношению к углеродистым сталям обыкновенного качества не выше агрессивности воздуха, не содержащих липких веществ, волокнистых и абразивных материалов, с содержанием пыли и других твердых примесей не более 100 мг/м3.
Теплообменники предназначены для эксплуатации в условиях умеренного (У) климата 3-й категории размещения по ГОСТ 15150.
Левое исполнение теплообменника (L0) предназначено для монтажа при расположении подводящих патрубков слева по ходу воздуха, для правого (R0) – справа.
Конструктивно теплообменники являются 3-х и 4-х рядными 2-х контурными медно-алюминиевыми пластинчатыми теплообменными агрегатами. Поверхность теплообмена изготовлена из алюминиевых пластин толщиной 0,13мм и проходящих через них медных трубок (для типоразмеров 06…12 – диаметр 3/8″/9.52мм, для типоразмеров 20 и 25 – диаметр 1/2″/12,7мм). Расположение трубок шахматное.
Неразборный корпус изготавливается из оцинкованного листа марки 08ПС. Соединение труб подвода хладагента выполнено под пайку.
В теплообменнике могут использоваться фреоновые хладагенты марок R22, R407С, R410А и близкие им аналоги не агрессивные к его материалам. Максимальное рабочее давление хладагента 30 бар.
Основной областью применения теплообменников с внешним оребрением является:
- Водные нагреватели и охладители для приточно-вытяжных установок, воздушных завес, фанкойлов, отопительных систем в промышленных объектах и больших помещениях
- Конденсаторы для холодильного оборудования
- Чиллеры — охладители жидкости
- Компрессорно-конденсаторные агрегаты
- Гастрономическое оборудование и холодильные столы
- Иное специальное холодильное оборудование
- Испарители для систем кондиционирования, тепловых насосов, статических испарителей в витринах, охладителей воздуха
Характеристики
| Площадь поверхности теплообмена, м² | 89,2 |
| Сопротивление по воздуху, Па | 233 |
| Расход теплоносителя (max), м³/час | 2039 |
| Гидравлическое сопротивление, кПа | 52,4 |
| Заправочный объем, л | 11,9 |
| Масса теплообменника, кг | 48 |
Размеры
| Типоразмер | А, мм | Б, мм | В, мм | Г, мм | Д, мм | К, мм | d, мм | D,мм | Масса, кг |
| TEF 03.06 | 860 | 801 | 1224 | 890 | 910 | 71 | 22 | 28 | 32 |
| TEF 04.06 | 35 | 38 | |||||||
| TEF 03.07 | 844 | 1075 | 1224 | 1150 | 904 | 71 | 22 | 35 | 40 |
| TEF 04.07 | 48 | ||||||||
| TEF 03.08 | 1064 | 1075 | 1444 | 1150 | 1124 | 71 | 22 | 35 | 47 |
| TEF 04.08 | 57 | ||||||||
| TEF 03.12 | 1160 | 1125 | 1540 | 1265 | 1220 | 71 | 22 | 35 | 55 |
| TEF 04.12 | 66 | ||||||||
| TEF 03.20 | 1385 | 1400 | 1785 | 1490 | 1445 | 82 | 28 | 41 | 92 |
| TEF 04.20 | 108 | ||||||||
| TEF 03.25 | 1655 | 1785 | 2065 | 1875 | 1725 | 91 | 28 | 41 | 123 |
| TEF 04.25 | 151 |
