ОБЩИЕ СВЕДЕНИЯ

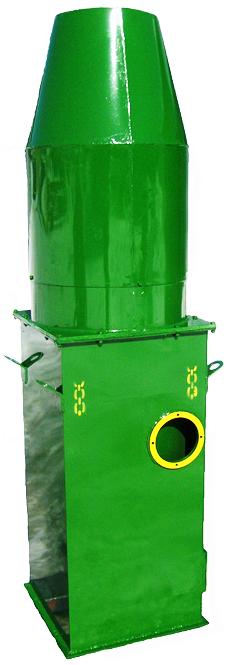

Вентиляционный пылеулавливающий агрегат ПА 2-12 предназначен для улавливания пыли и мелкой стружки образующихся при обработке металлических изделий абразивным инструментом на заточных или шлифовальных станках.
Пылеулавливающий агрегат ПА 2-12 осуществляет двухступенчатую очистку отсасываемого воздуха. Первая ступень очистки – сухой циклон, вторая – тканевый мешочный фильтр. Агрегат работает по рециркуляционной схеме.
ОБЩЕЕ УСТРОЙСТВО

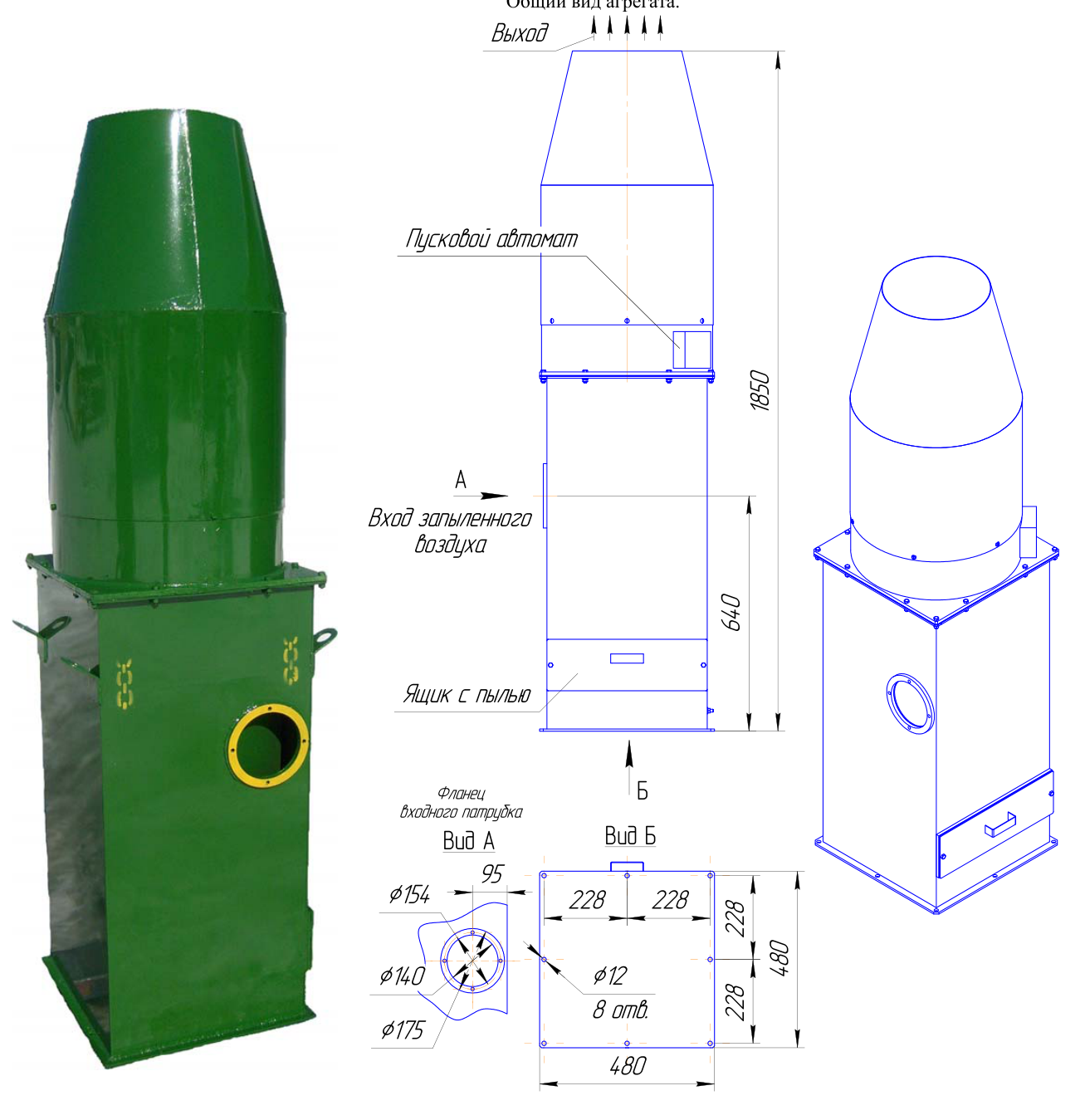

Агрегат пылеулавливающий состоит из следующих основных частей: корпус фильтра; центробежный вентилятор с глушителем шума; фильтро-вальная камера, включающая сухой циклон и тканевый мешочный фильтр; выдвижной ящик для сбора уловленной пыли.

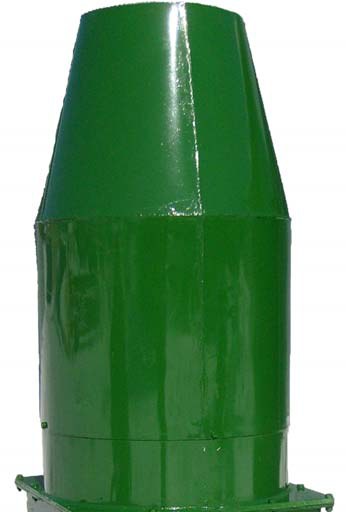

Расположенный за вентилятором глушитель шума выполнен в виде двух концентричных цилиндров, между которыми расположены несколько колец из пенополиуретана с про-битыми в нём отверстиями для прохода воздуха.
Сухой циклон представляет собой пространство между внешней стенкой корпуса агрегата и фильтро-вальной камерой. В фильтровальной камере расположены фильтровальные мешки. Фильтровальные мешки выполняются из двух слоёв ткани. Они устроены таким образом, что исключается слипание внешнего и внутреннего слоёв ткани.
Пыль, осевшая на поверхности фильтровальных мешков, периодически стряхивается с помощью механизма встряхивания. Для отвода запылённого воздуха из укрытия следует применять круглые металлические воздуховоды или гибкие металлические рукава.
Воздуховоды прокладываются по кратчайшему пути, желательно без отводов.
В агрегате ПА 2-12 М пыль, осевшая на поверхности фильтрующих мешков, периодически стряхивается с помощью механизма автоматического встряхивания.
В агрегате ПА 2-12 Р пыль, осевшая на поверхности фильтрующих мешков, периодически стряхивается с помощью механизма ручного встряхивания.
