ОБЩИЕ СВЕДЕНИЯ
Циклоны типа Ц служат для улавливания из пылевоздушной смеси древесных отходов (стружки, опилок и древесной пыли). Циклоны устанавливаются на нагнетательной стороне вентилятора. Оптимальная скорость воздуха в циклон составляет 16 – 20 м/сек., при этом сопротивление циклона достигает 830 – 1300 Па.

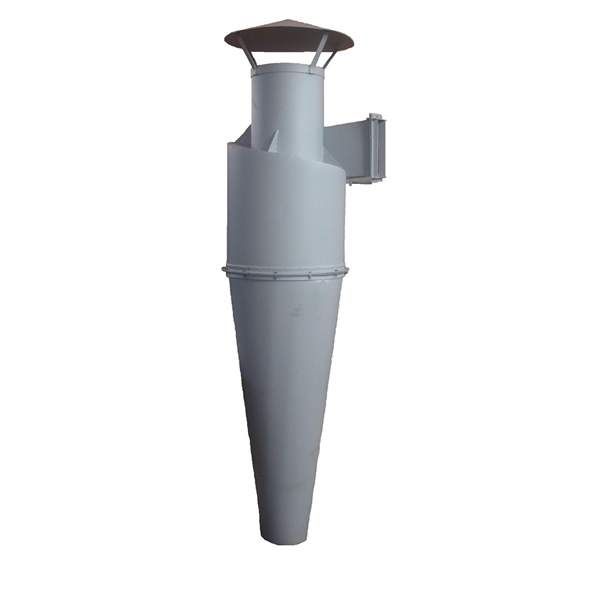

Циклон типа Ц состоит из цилиндрической и конической частей корпуса, входного патрубка с тангенциальным завихрителем, зонта и выхлопной трубы с сепаратором. Сепаратор, работающий по принципу жалюзийного пылеуловителя с винтовым входом, служит для дополнительной очистки. Но, как показывает опыт эксплуатации циклонов типа Ц, сепаратор не выполняет своей функции, так как в процессе работы забивается стружкой и мелкодисперсной пылью, в следствие чего аэродинамическое сопротивление циклона возрастает, а эффективность улавливания пыли резко снижается. Поэтому зачастую эти циклоны изготавливают без сепаратора, при этом их эффективность практически не отличается от заявленной разработчиком, но упрощается конструкция и возрастает надёжность в работе.
Результаты испытаний циклонов типа Ц, проведённых Тверским СМУ “ЦЕНТРПНЕВМОНТРАНСПОРТ” на ряде мебельных и деревообрабатывающих предприятий, показали их реальную эффективность. Степень очистки при улавливании совместно стружек и опилок составила 90,8% на циклонах больших диаметров и 97,5% на циклонах малых диаметров. При улавливании шлифовальной пыли эффективность составила соответственно 76% и 87%.
