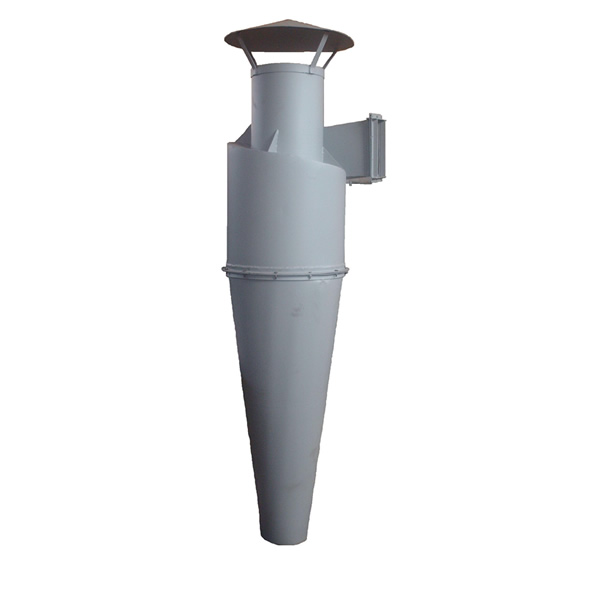

Циклоны ЦН-11 и ЦН-15

Циклоны ЦН-11 и ЦН-15 — циклон производства ВЭЛТ. Циклоны НИИОГАЗ предназначены для сухой очистки газов, выделяющихся при некоторых технологических процессах (сушке, обжиге, агломерации, сжигании топлива и т. д.), а также аспирационного воздуха в различных отраслях промышленности (черной и цветной металлургии, химической, нефтяной и машиностроительной промышленности, промышленности строительных материалов, энергетике и т.д.). Циклоны нельзя применять в условиях токсичных или взрывоопасных сред, а также для улавливания сильно слипающейся пыли.

Конструкция и исполнения

Циклоны НИИОГАЗ предназначены для сухой очистки газов, выделяющихся при некоторых технологических процессах (сушке, обжиге, агломерации, сжигании топлива и т. д.), а также аспирационного воздуха в различных отраслях промышленности (черной и цветной металлургии, химической, нефтяной и машиностроительной промышленности, промышленности строительных материалов, энергетике и т.д.). Циклоны нельзя применять в условиях токсичных или взрывоопасных сред, а также для улавливания сильно слипающейся пыли. В зависимости от требований предъявляемых к очистке газа, циклоны могут иметь либо самостоятельное применение, либо использоваться в качестве аппаратов первой или второй ступеней очистки в сочетании с другими газоочистными аппаратами. Они могут устанавливаться как на всасывающем, так и на нагнетательном участках системы газоходов.

Что это даёт

Где применяется

• аспирация деревообрабатывающих производств
• зерноперерабатывающие и комбикормовые заводы
• литейные, абразивные, шлифовальные участки
• предварительная очистка перед рукавными фильтрами

Технические характеристики

Цены на типоразмеры

Ниже — рекомендованные цены производителя (42 позиции ряда, от 34 956 ₽ до 2 002 594 ₽). Итоговая стоимость зависит от исполнения, комплектации и объёма заказа — рассчитаем по вашей спецификации.

Показаны 40 строк из 42 — полные таблицы в техническом листе.

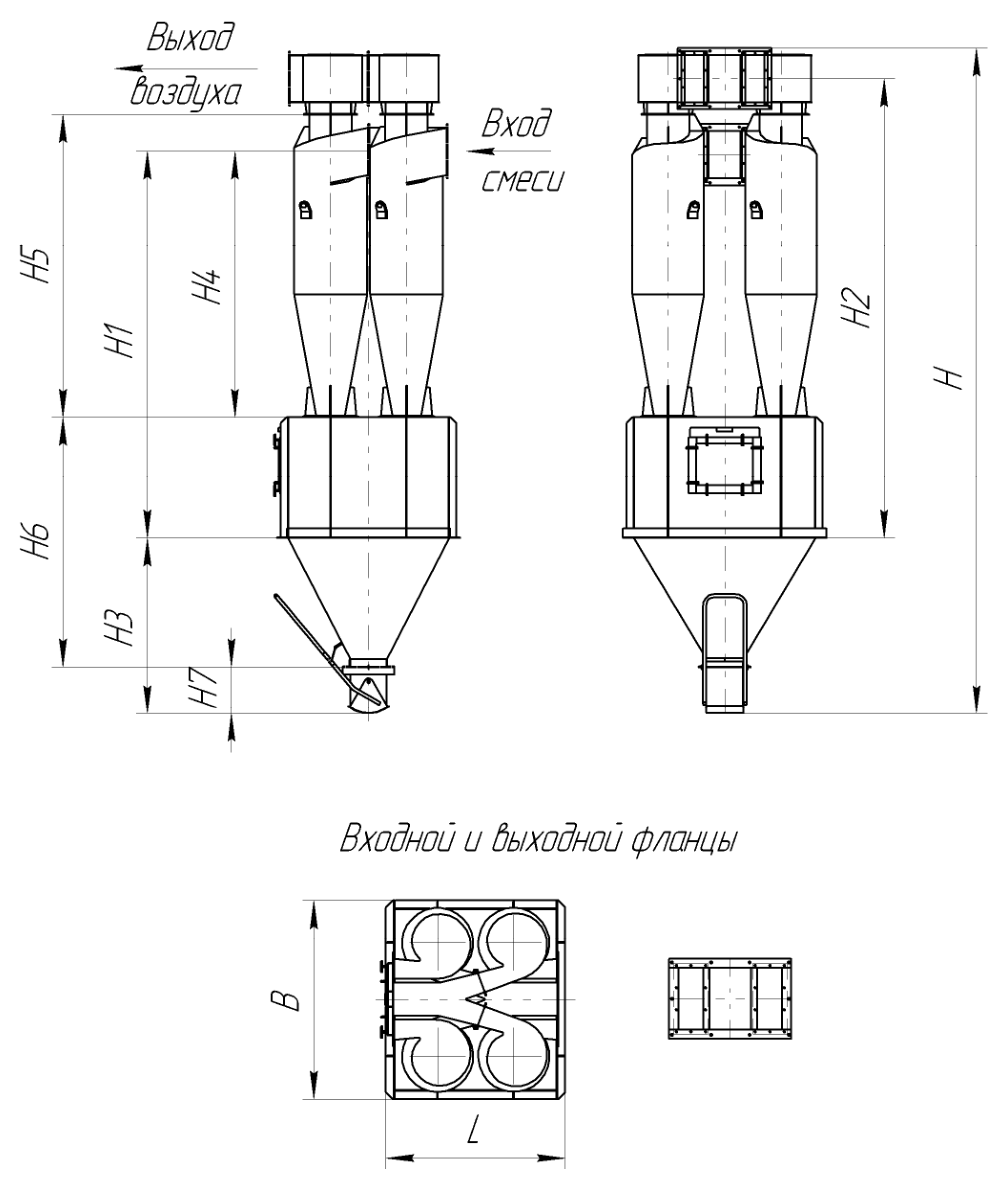

Габаритные и присоединительные размеры

Как подобрать

• подбор по расходу воздуха и требуемой степени очистки; учитывайте фракционный состав пыли
• уточните гидравлическое сопротивление — оно входит в расчёт вентилятора
• предусмотрите узел выгрузки пыли: шлюзовой затвор или бункер с крышкой
• для мелкой пыли ставьте циклон как первую ступень, вторую — рукавный фильтр

Монтаж и эксплуатация

• циклон монтируется вертикально на опорах, с герметичным подсоединением воздуховодов
• подсосы воздуха в бункерной части резко снижают эффективность — все стыки уплотняются
• при наружной установке предусмотрите утепление и защиту от обмерзания
• бункер опорожняется по мере наполнения, не допуская переполнения

Важно знать
