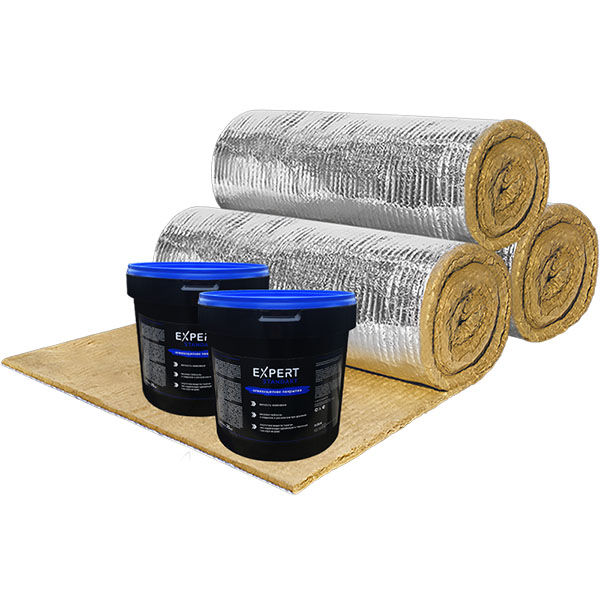

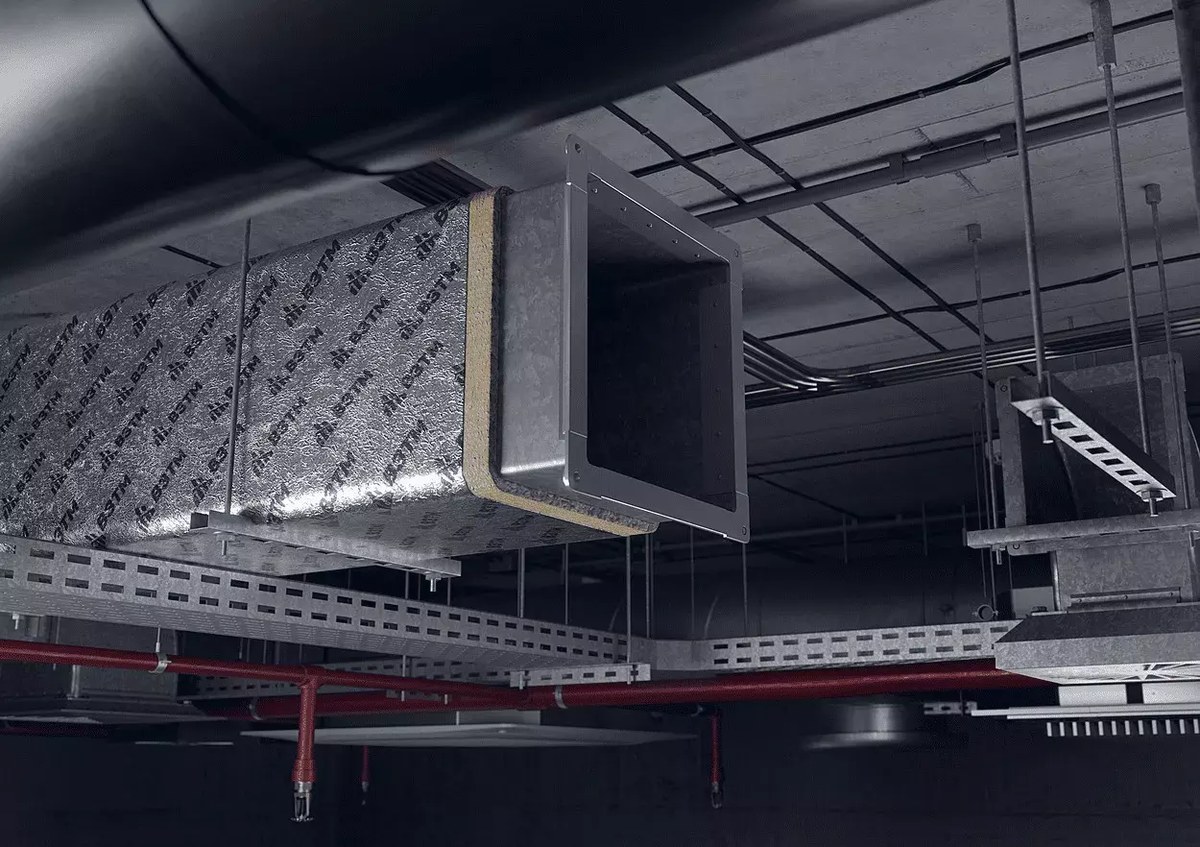

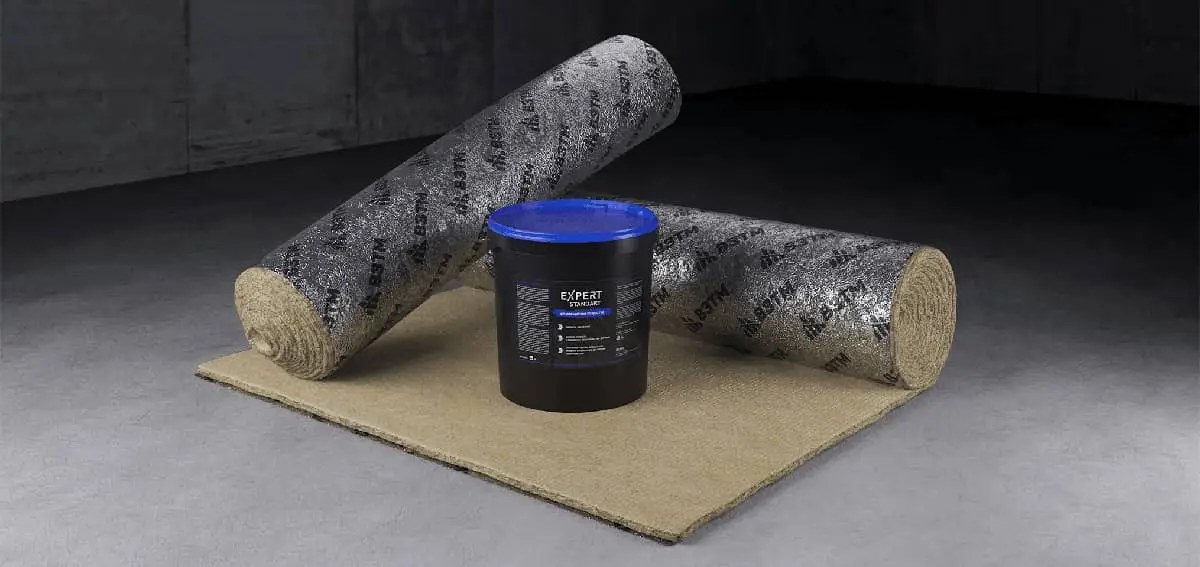

ОБМ-Вент– система конструктивной огнезащиты воздуховодов, выпускаемая в соответствии с ТУ 23.99.19-001-19072396-2018 и ТУ 5769-001-38653408-2012 с изм. №1, используемая при создание на поверхности воздуховодов и систем дымоудаления теплоизолирующих экранов, выдерживающих воздействие огня или высоких температур и обеспечивает огнестойкость воздуховодов от EI 30 до EI 180 минут.
ОБЛАСТЬ ПРИМЕНЕНИЯ ОБМ-Вент
ОБМ-Вент используют в зданиях и сооружениях любого типа и назначения, в том числе в медицинских и детских дошкольных учреждениях, на предприятиях общественного питания и пищевого производства.
УСЛОВИЯ ЭКСПЛУАТАЦИИ
При температуре от -600С и влажности до 90%
ГАРАНТИЙНЫЙ СРОК ЭКСПЛУАТАЦИИ
Не менее 25 лет.
ПРЕИМУЩЕСТВА ОБМ-Вент
- Простота и технологичность монтажа.
- Экологическая безопасность, минимальные нагрузки на несущие конструкции.
- Обеспечение дополнительной тепло – и звукоизоляции.
- Высокая виброустойчивость.
- Долговечность, ремонтопригодность.
- Срок службы покрытия сравним со сроком службы воздуховода.
- В сертификатах на покрытие ОБМ Вент указан расход мастики, а не толщина сухого слоя.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ОБМ-Вент
| ОБМ-Вент Система конструктивной огнезащиты воздуховодов | |||||
|---|---|---|---|---|---|
| Марка системы | Огнестойкость | Технические условия |
Огнезащитный материал | Расход на 1м2поверхности | Нагрузка на конструкции, кг/м2 |
| ОБМ-ВЕНТ 30 | EI 30 | ТУ 5769-001-38653408-2012 с изм. №1 | ОБМ-5Ф +Клеевой состав EXPERT | Рулонный материал 1,2 м2 EXPERT – 0,6 кг. |
1,3 |
| ОБМ-ВЕНТ 60 | EI 60 | ТУ 5769-001-38653408-2012 с изм. №1 | ОБМ-5Ф +Клеевой состав EXPERT | Рулонный материал 1,2 м2 EXPERT – 0,8 кг. |
1,5 |
| ОБМ-ВЕНТ 60 толщина стенки воздуховода не менее 0,5 мм. | EI 60 | ТУ 5769-001-38653408-2012 с изм. №1 | ОБМ-5Ф +Клеевой состав EXPERT | Рулонный материал 1,2 м2 EXPERT – 1,6 кг. |
2 |
| ОБМ-ВЕНТ 90 | EI 90 | ТУ 5769-001-38653408-2012 с изм. №1 | ОБМ-8Ф +Клеевой состав EXPERT | Рулонный материал 1,2 м2 EXPERT – 1,6 кг. |
2,5 |
| ОБМ-ВЕНТ 120 | EI 120 | ТУ 5769-001-38653408-2012 с изм. №1 | ОБМ-10Ф +Клеевой состав EXPERT | Рулонный материал 1,2 м2 EXPERT – 1,8 кг. |
2.8 |
| ОБМ-ВЕНТ 150 | EI 150 | ТУ 5769-001-38653408-2012 с изм. №1 | ОБМ-13Ф +Клеевой состав EXPERT | Рулонный материал 1,2 м2 EXPERT – 2,0 кг. |
3,3 |
| ОБМ-ВЕНТ 150 | EI 150 | ТУ 5769-001-38653408-2012 с изм. №1 | ОБМ-30Ф +Клеевой состав EXPERT | Рулонный материал 1,2 м2 EXPERT – 2,4 кг. |
|
| ОБМ-ВЕНТ 180 | EI 180 | ТУ 23.99.19-001-19072396-2018 | ОБМ-13Ф +Клеевой состав EXPERT | Рулонный материал 1,2 м2 EXPERT – 2,8 кг. |
3,8 |
| ОБМ-ВЕНТ 180 | EI 180 | ТУ 23.99.19-001-19072396-2018 | ОБМ-40Ф +Клеевой состав EXPERT | Рулонный материал 1,2 м2 EXPERT – 2,4 кг. |
|
Теплопроводность
| Свойства | Ед. измер. | Величина |
|---|---|---|
| Плотность | кг/м3 | 125 |
| Влажность | % | Не более 2 |
| Теплопроводность при 25±5°С | Вт/мК | 0,035 |
| Теплопроводность при 125±5°С | Вт/мК | 0,055 |
| Теплопроводность при 300±5°С | Вт/мК | 0,095 |
| Диапазон рабочей температуры | 0С | от 180 до + 950 |
Размеры полотна
| Материал | Толщина матов, мм | Ширина рулонов, мм. | Площадь S, м2 |
|---|---|---|---|
| ОБМ ВЕНТ 5Ф | 5 | 1200 | 24 |
| ОБМ ВЕНТ 8Ф | 8 | 1200 | 12 |
| ОБМ ВЕНТ 10Ф | 10 | 1200 | 12 |
| ОБМ ВЕНТ 13Ф | 13 | 1200 | 12 |
Монтаж
Технологический процесс монтажа огнезащитного покрытия ОБМ-Вент производится в соответсвии с технологическим регламентом №В-003/30-180 от 6.05.2019 и состоит из следующих этапов:
- Подготовка поверхности.
- Раскройка материала.
- Перемешивание клеящей мастики EXPERT.
- Нанесение клеящей мастики EXPERT на воздуховод.
- Оклеивание поверхности материалом.
- Проклеивание стыков алюминиевым скотчем (при необходимости)
