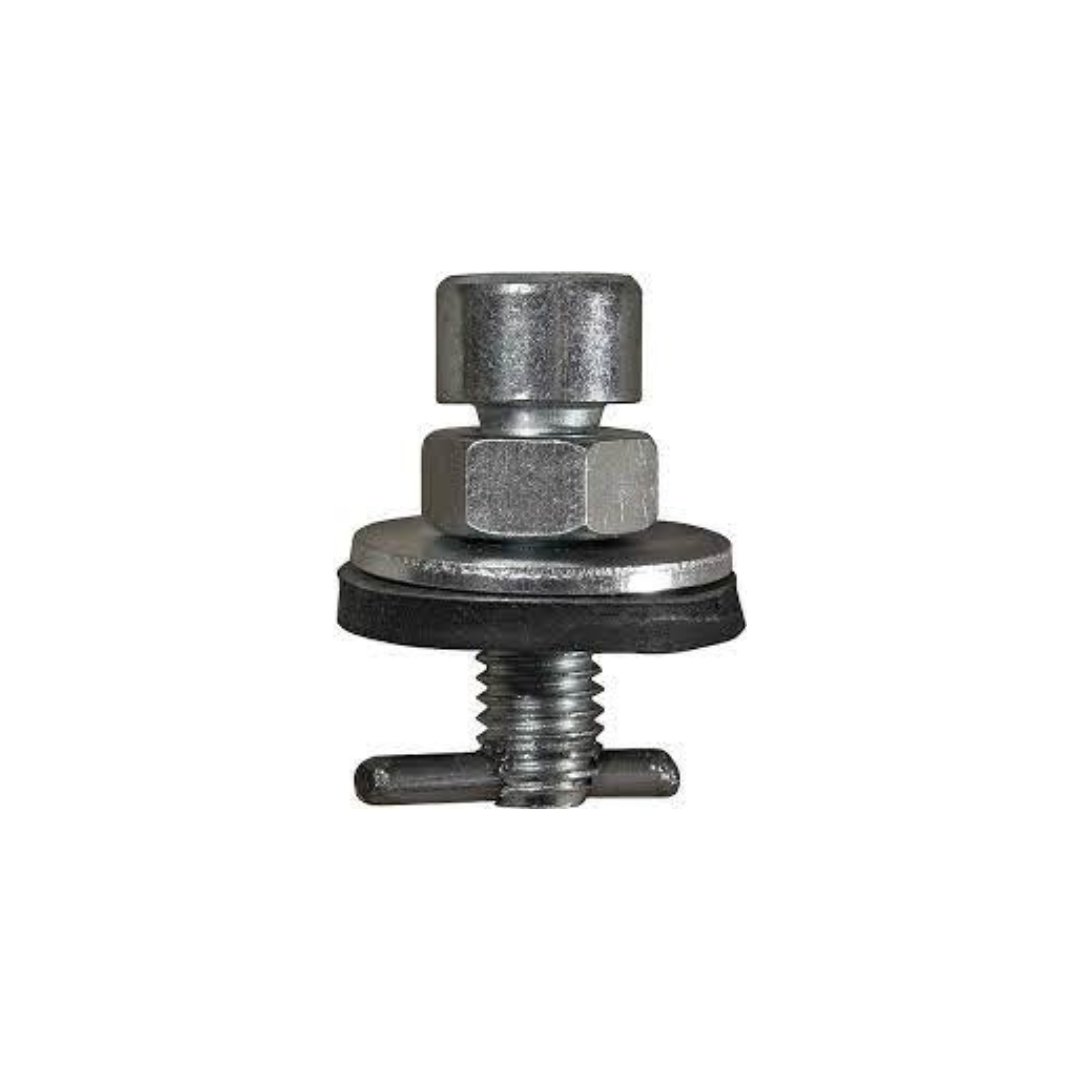

Лючок для замеров воздуха ЛЗ (лючок питометражный)

Лючок для замеров воздуха ЛЗ (питометражный) — закрываемое отверстие в стенке воздуховода, через которое в поток вводят измерительный зонд при пусконаладке и периодическом контроле. Между замерами лючок закрыт, поэтому постоянного отверстия в канале не появляется. Изготавливается по размерам заказчика из оцинкованной стали по ГОСТ 14918, а также из нержавеющей и чёрной стали.

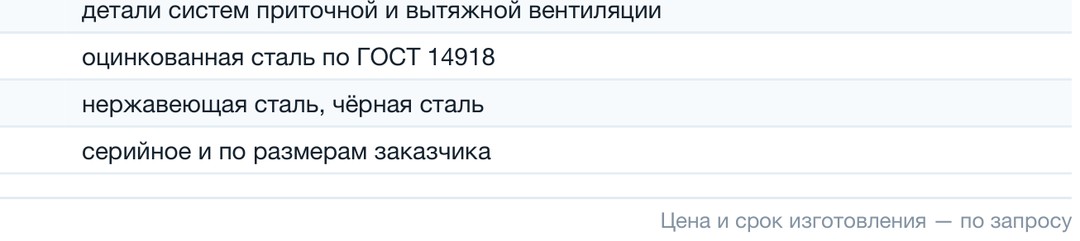

Материал и исполнение

Все позиции раздела изготавливаем под заказ, срок — до 5 рабочих дней. Базовое исполнение — оцинкованная сталь, цену считает менеджер по спецификации. По запросу изготовим из нержавеющей стали или сварным из чёрной, с окраской или огнезащитой.

Марку стали, толщину и тип шва укажите в форме «Подбор и заказ» или пришлите спецификацию — посчитаем в любом исполнении.

Что это даёт

Где применяется

• точки пусконаладочных замеров расхода и давления на приточных и вытяжных системах
• контрольные сечения магистралей и ответвлений для периодической проверки расхода
• участки до и после вентиляторов, фильтров и калориферов — контроль перепада давления
• системы с повторяющимися замерами: балансировка, паспортизация, регламентный контроль
• воздуховоды из нержавеющей или чёрной стали, где оцинкованная деталь не подходит по материалу

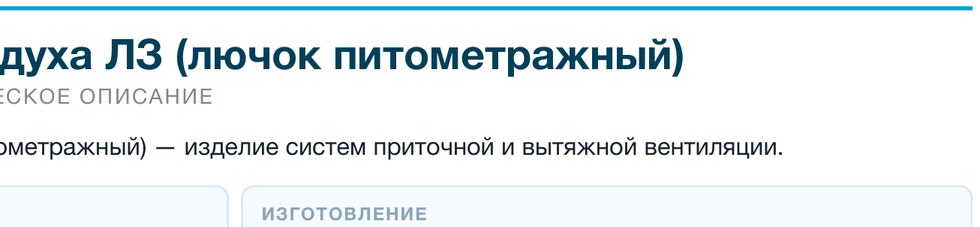

Условное обозначение

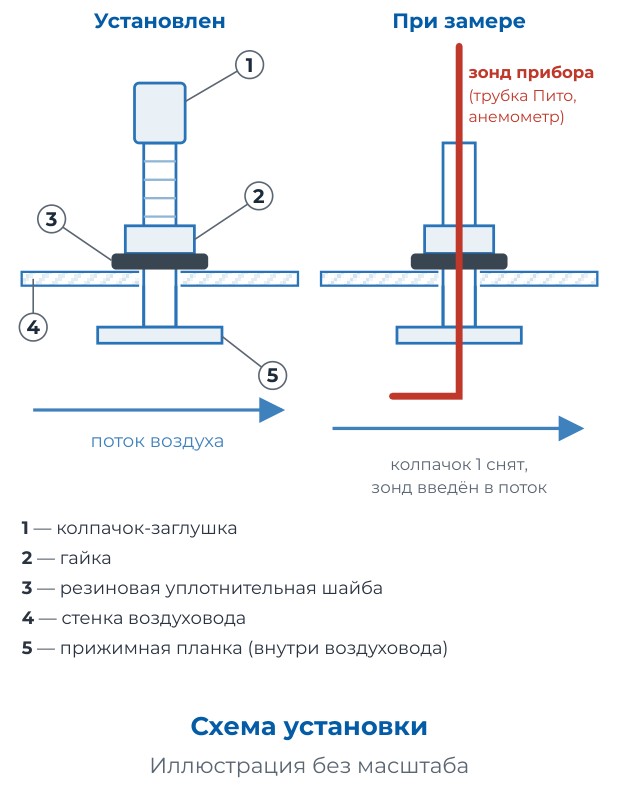

Чертёж, схемы и типоразмеры

Нажмите на картинку — откроется в полном размере. Нужного типоразмера в таблице нет — изготовим по вашим размерам.

Как подобрать

• указать размеры лючка и материал: оцинкованная сталь по ГОСТ 14918, нержавеющая или чёрная
• указать тип и размер канала в месте врезки — круглый или прямоугольный, деталь делается по этим данным
• считать количество по схеме замеров: на одно контрольное сечение обычно нужно несколько точек
• согласовывать материал лючка с материалом воздуховода, чтобы не собирать узел из разнородных металлов

Монтаж и эксплуатация

• ставить лючок на прямом участке, максимально удалённом от отводов, тройников и заслонок
• размещать точки в сечении по схеме замера, а не в произвольном месте стенки
• зачищать кромку выреза и сажать лючок заподлицо, чтобы он не выступал в поток
• закрывать лючок после замеров: оставленная открытой точка контроля работает как постоянная неплотность
• в изолированных каналах оставлять к лючку доступ через вырез в изоляции
