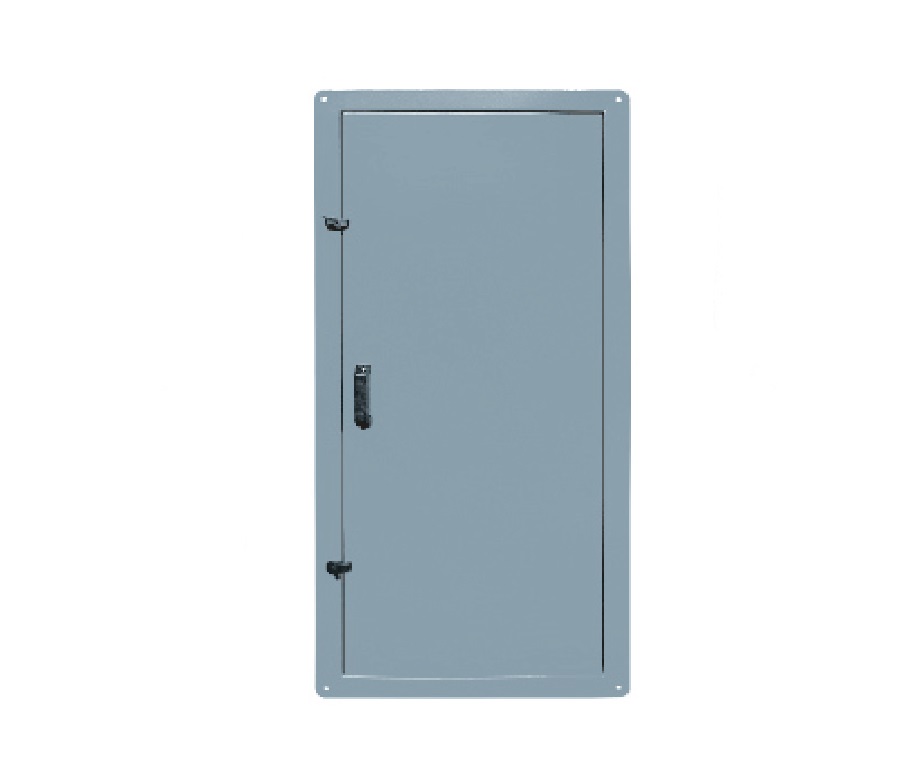

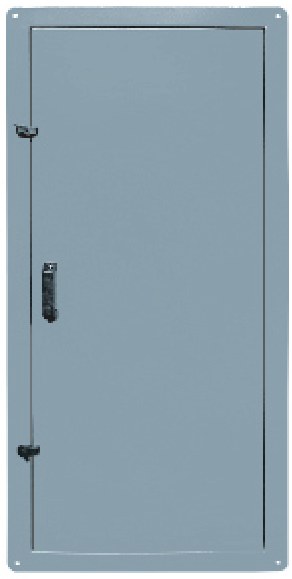

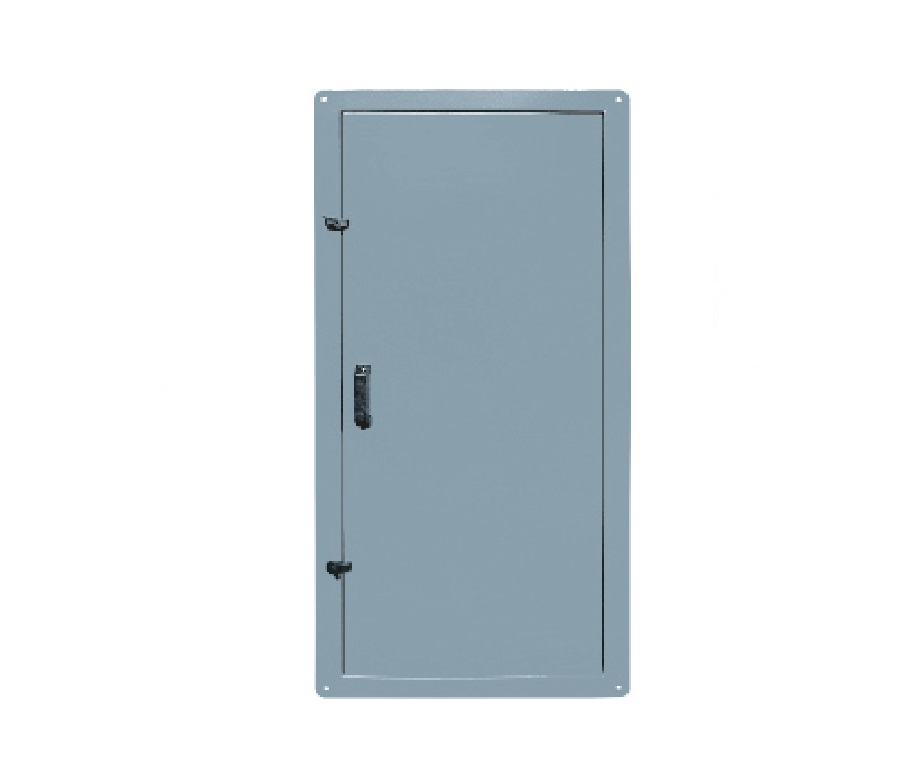

Гермодверь / Гермолюк

Гермодверь и гермолюк — плотно закрываемые двери для доступа в камеру, короб или технологический проём там, где стык должен оставаться закрытым после каждого открывания. Изготавливаются в климатических исполнениях У и УХЛ, категорий размещения 3 и 4, для эксплуатации в макроклиматических районах с умеренным и холодным климатом по ГОСТ 15150-69. Выпускаются в утеплённом и неутеплённом исполнении — именно утепление обозначается буквой в конце марки.

Материал и исполнение

Все позиции раздела изготавливаем под заказ, срок — до 5 рабочих дней. Базовое исполнение — оцинкованная сталь, цену считает менеджер по спецификации. По запросу изготовим из нержавеющей стали или сварным из чёрной, с окраской или огнезащитой.

Марку стали, толщину и тип шва укажите в форме «Подбор и заказ» или пришлите спецификацию — посчитаем в любом исполнении.

Что это даёт

Где применяется

• камеры и корпуса вентиляционного оборудования, обслуживаемые изнутри
• проёмы между помещениями с разными температурными условиями — утеплённое исполнение У
• доступ в камеры и короба без перепада температур — неутеплённое исполнение Н
• венткамеры и технические помещения с регулярным доступом персонала
• узлы, где после доступа проём должен снова закрываться плотно, а не прикрываться щитом

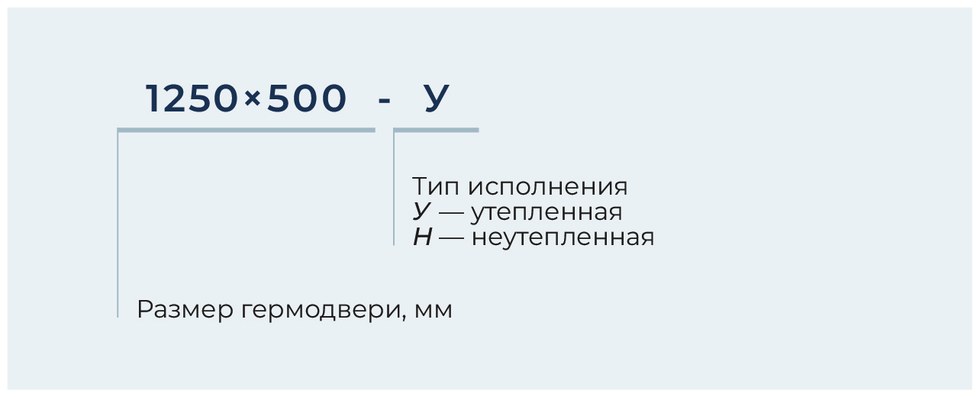

Условное обозначение

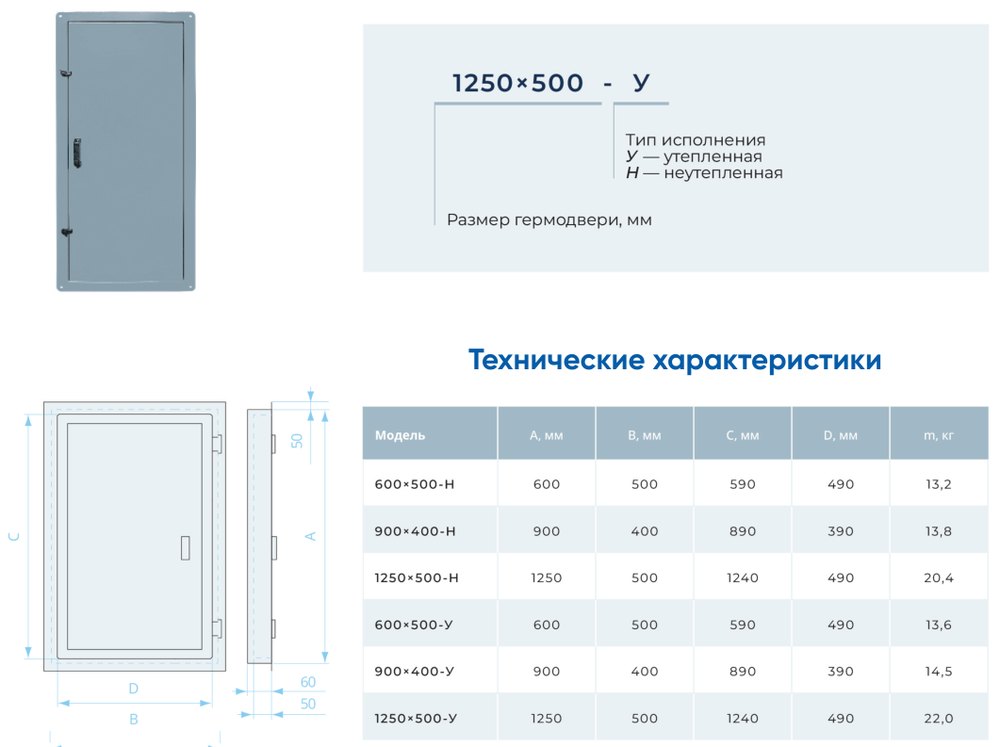

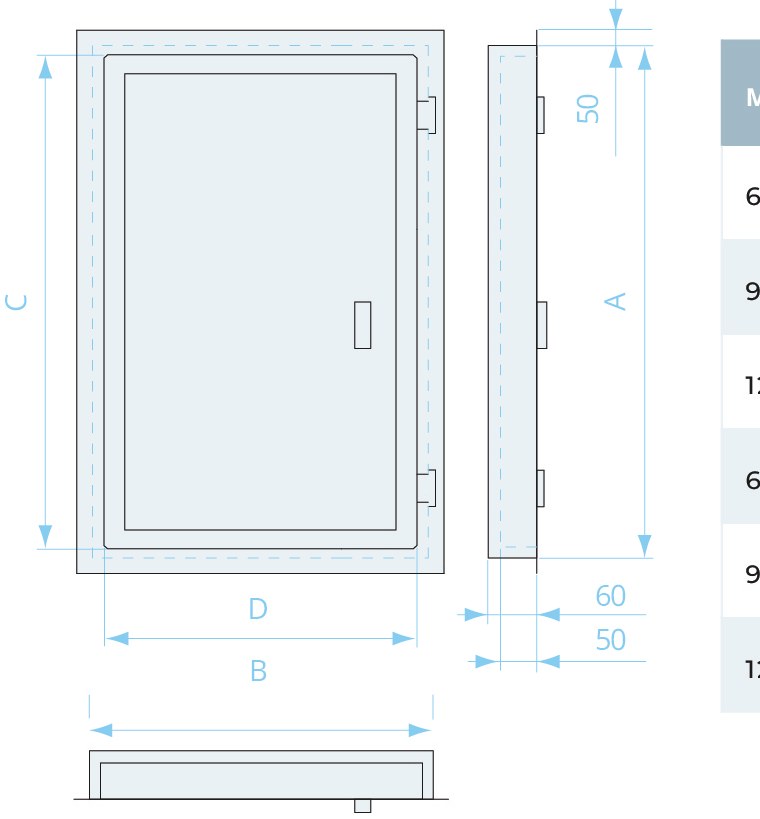

Чертёж, схемы и типоразмеры

Нажмите на картинку — откроется в полном размере. Нужного типоразмера в таблице нет — изготовим по вашим размерам.

Как подобрать

• указать размер в миллиметрах и тип исполнения: У — утеплённая, Н — неутеплённая
• утепление выбирать по перепаду температур и риску конденсата на холодной стороне, а не по габариту
• сверить размер с таблицей: на каждую модель даны две пары размеров, A × B и C × D, вторая на 10 мм меньше по каждой стороне; назначение пар уточнять по чертежу
• массу брать из таблицы для выбранной модели: 13,2 кг у 600 × 500 - Н и 13,8 кг у 900 × 400 - Н; для остальных типоразмеров массу запрашивать

Монтаж и эксплуатация

• размеры проёма уточнять по чертежу конкретной модели: в таблице на неё дано две пары размеров, A × B и C × D
• опирать раму на конструкцию, несущую массу полотна: обшивка без каркаса под это не рассчитана
• навешивать полотно с равномерным прилеганием по всему периметру — перекос по одной стороне снимает плотность
• у утеплённого исполнения следить, чтобы утеплитель не мешал притвору
• оставлять свободной зону открывания — полотну нужно место на полный ход (у двери 1250 × 500 это больше метра от плоскости проёма)
