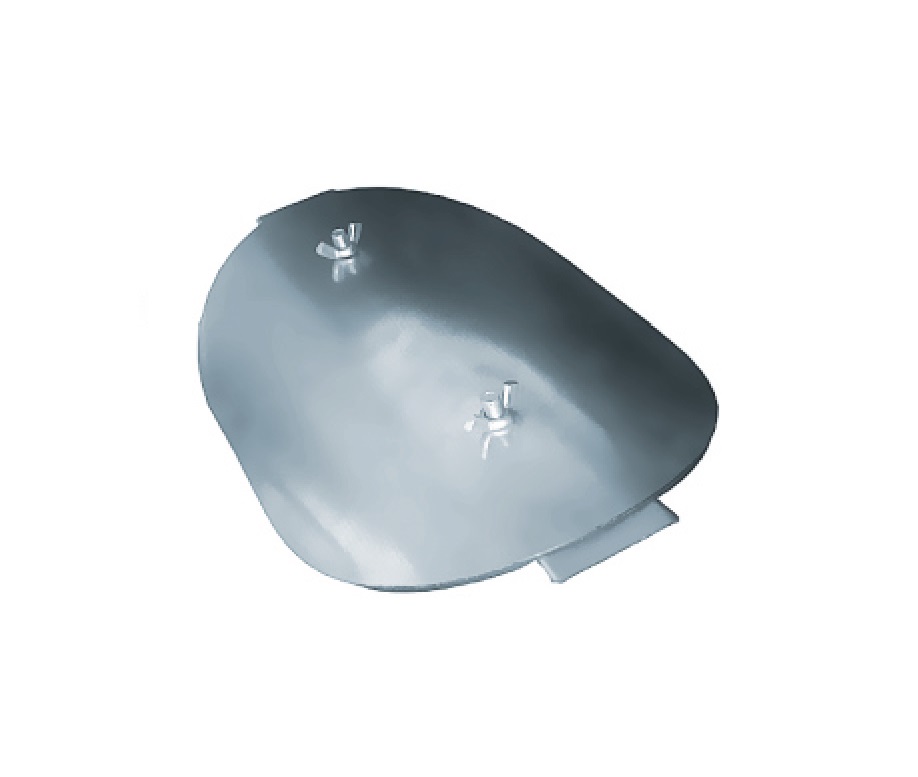

Инспекционный люк для круглого канала

Инспекционный люк для круглого канала — дверца, врезаемая в стенку круглого воздуховода для осмотра, очистки и обслуживания сети без разборки участка. Изготавливается из оцинкованной стали, стык дверцы и стенки уплотняется полиэтиленовым уплотнителем. Типоразмер подбирается сразу по двум величинам — размеру люка и диаметру воздуховода: в таблице каждому размеру отвечает свой диапазон диаметров, у B = 80 мм это каналы Ø100–160 мм.

Конструкция и материалы

Все позиции раздела изготавливаем под заказ, срок — до 5 рабочих дней. Базовое исполнение — оцинкованная сталь, цену считает менеджер по спецификации. Ту же деталь сделаем из нержавеющей стали или сварной из чёрной.

Оцинкованная сталь

0,5–1,2 мм. Общеобменная вентиляция и кондиционирование, воздух до +80 °C.

Нержавеющая сталь

AISI 304, 316, 321, 430, 201 и другие марки (08Х18Н10, 12Х18Н10Т, 12Х17…). Пищевые и фармпроизводства, бассейны, влажные и агрессивные среды.

Чёрная сталь, сварные

1,2–3 мм, сплошной сварной шов. Дымоудаление, аспирация, горячий воздух; грунт или огнезащитное покрытие.

Толщина и соединение

Толщина стали 0,5–1,2 мм по диаметру и давлению в системе. Соединение ниппельное, фланцевое или под резиновое уплотнение.

Марку стали, толщину и тип шва укажите в форме «Подбор и заказ» или пришлите спецификацию — посчитаем в любом исполнении.

Что это даёт

Где применяется

• магистрали и ответвления из круглых воздуховодов
• участки за отводами и тройниками, где оседают пыль и жировые отложения
• вытяжные системы, обслуживаемые по графику очистки
• подход к заслонкам, регуляторам расхода и датчикам в круглом канале
• трассы, где разборка соединений нежелательна: изоляция, подшивной потолок, плотная прокладка

Как подобрать и смонтировать

• указать в заказе обе величины — размер люка и диаметр воздуховода, они оба входят в обозначение
• сверить диаметр канала с диапазоном из таблицы: у типоразмера B = 80 мм это Ø100–160 мм
• размер дверцы выбирать по работе: визуальный контроль и щуп — меньше, ввод щётки или рукава — больше
• на трассе из нескольких диаметров заказывать люки под каждый диаметр отдельно, универсального типоразмера нет

• размечать вырез по контуру люка, кромку зачищать от заусенцев: уплотнитель работает только на ровном крае
• ставить люк на прямом участке, не на ниппельном и не на фальцевом соединении
• ориентировать дверцу так, чтобы её ход не упирался в изоляцию, подвес или соседний канал
• в изолированном воздуховоде оставлять в слое изоляции вырез по контуру, иначе крышка не открывается
• после каждого обслуживания контролировать равномерность прижима: полиэтиленовый уплотнитель держит только при ровном прилегании
