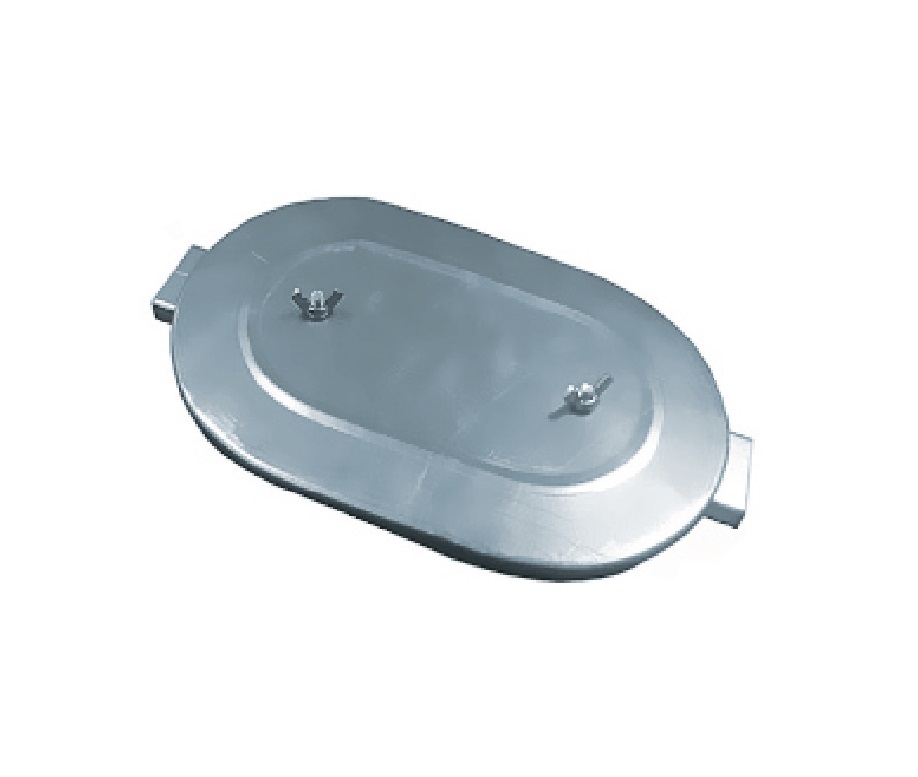

Инспекционный люк для прямоугольного канала

✓ Всегда в наличии / под заказ Доставка по всей России

Отгрузка со склада и под заказсрок подтвердит менеджерГарантия 12 месяцевофициальная, от производителяДокументыпаспорт, сертификаты

Инспекционный люк предназначен для проведения работ по инспекции, очистке, дезинфекции и санации систем вентиляции, а так же для осуществления технического обслуживания вентиляционного оборудования без демонтажа. Установка люков снижает трудоемкость работ по очистке вентиляции.

⚙️ Подбор и заказ

Типоразмер / размер (если требуется) Комментарий к позиции Прикрепить файлы — чертёж, спецификация, фото (можно несколько)

Количество, шт

Оплата и доставка Отсрочка платежа

Конфигурация попадёт в корзину — там можно добавить ещё позиции и отправить весь заказ одним письмом. Цену и срок изготовления подтвердит менеджер в течение 1 часа в рабочее время.

Подробно

Описание

Инспекционный люк для прямоугольного канала — закрываемое отверстие в грани воздуховода, через которое ведут осмотр, очистку, дезинфекцию и санацию сети и обслуживают вентиляционное оборудование без демонтажа участка. Установка люков снижает трудоёмкость очистки: доступ появляется там, где иначе пришлось бы разбирать трассу. Типоразмер задаётся парой размеров A × B, и для каждого в таблице указан минимальный размер воздуховода, на грань которого такой люк встаёт.

Назначениеинспекция, очистка и санация воздуховодов

Тип каналапрямоугольный

Размер люкаA × B, мм (пример обозначения 700 × 500)

Минимальный размер воздуховодазадан для каждого типоразмера: для люка 200 × 100 — 150 мм

Масса0,33 кг у люка 200 × 100

Материал и исполнение

Все позиции раздела изготавливаем под заказ, срок — до 5 рабочих дней. Базовое исполнение — оцинкованная сталь на фальцевом соединении, цену считает менеджер по спецификации. Ту же деталь сделаем из нержавеющей стали или сварной из чёрной.

Базовое · до 5 раб. днейОцинкованная сталь0,5–1,2 мм. Общеобменная вентиляция и кондиционирование, воздух до +80 °C.

Цена по запросу · до 5 раб. днейНержавеющая стальAISI 304, 316, 321, 430, 201 и другие марки (08Х18Н10, 12Х18Н10Т, 12Х17…). Пищевые и фармпроизводства, бассейны, влажные и агрессивные среды.

Цена по запросу · до 5 раб. днейЧёрная сталь, сварные1,2–3 мм, сплошной сварной шов. Дымоудаление, аспирация, горячий воздух; грунт или огнезащитное покрытие.

На выборФальцевые или сварныеСтандарт — фальцевый шов, для дымоудаления и толщины от 1,2 мм — сварной. Соединение шинное или фланцевое.

Марку стали, толщину и тип шва укажите в форме «Подбор и заказ» или пришлите спецификацию — посчитаем в любом исполнении.

Что это даёт

Обслуживание без разборкиОсмотр и очистка идут через люк. Участок остаётся на подвесах, в изоляции и с несобранными заново стыками.

Подбор по грани каналаКолонка минимального размера воздуховода сразу показывает, проходит ли выбранный люк по стенке. Проверка делается до заказа, а не на монтаже.

Доступ к узлам сетиЛюк ставят там, где нужен подход к заслонкам, клапанам или загрязняемым участкам. Узел обслуживается на месте.

Предсказуемая спецификацияТипоразмер и масса берутся из таблицы: у люка 200 × 100 это 0,33 кг. Позиция считается и закладывается в проект без дополнительных согласований.

Где применяется

магистральные прямоугольные воздуховоды приточных и вытяжных систем
грани каналов, проходящие по колонке минимального размера воздуховода
вытяжные системы кухонь и производств, где отложения снимают механически
подход к оборудованию в прямоугольном корпусе: фильтры, калориферы, заслонки
сети под регулярную санацию — медицинские, пищевые и административные объекты

Условное обозначение

В обозначении одно поле — размер люка в миллиметрах: 700 × 500 читается как A × B из таблицы типоразмеров. Пригодность к конкретному каналу в обозначении не отражена, её проверяют по колонке минимального размера воздуховода.

Чертёж, схемы и типоразмеры

Нажмите на картинку — откроется в полном размере. Нужного типоразмера в таблице нет — изготовим по вашим размерам.

Как подобрать

указать размер люка A × B в миллиметрах — это единственное поле обозначения
проверить грань канала по колонке минимального размера воздуховода: для люка 200 × 100 это 150 мм
размер выбирать под способ работ и под свободную грань: чем шире вырез, тем больше доступ, но тем больше нужно ровной плоскости
свести номенклатуру на объекте к двум-трём типоразмерам — проще запас и монтаж
количество и шаг люков задавать схемой очистки, а не длиной трассы

Монтаж и эксплуатация

вырезать отверстие по разметке в плоской грани так, чтобы вокруг него оставалась ровная площадка стенки — по ней люк и прилегает
не заводить вырез на ребро жёсткости, фальц и угол короба
разворачивать дверцу в сторону, свободную для открывания: до стены, перекрытия или соседней трассы нужен зазор
после закрытия проверять прилегание по всему периметру: неплотность даёт подсос и свист
фиксировать места люков в исполнительной документации, иначе при следующей очистке их ищут по трассе

Важно знать

Канал меньше допустимого

Люк, выбранный без учёта колонки минимального размера воздуховода, не встаёт на грань: ровной площадки вокруг выреза не остаётся, стык получается негерметичным.

Дверца, зажатая конструкциями

Установка вплотную к перекрытию, стене или соседнему воздуховоду делает люк нерабочим — доступ есть по чертежу, но не по факту.

Изготовление под размер. Делаем детали по вашим размерам — из оцинкованной или нержавеющей стали, с нужным типом соединения и толщиной металла. Лист каталога с чертежом и таблицей — скачать (PDF). Пришлите спецификацию или эскиз — посчитаем.
