Описание невидимой щелевой решетки ARHL

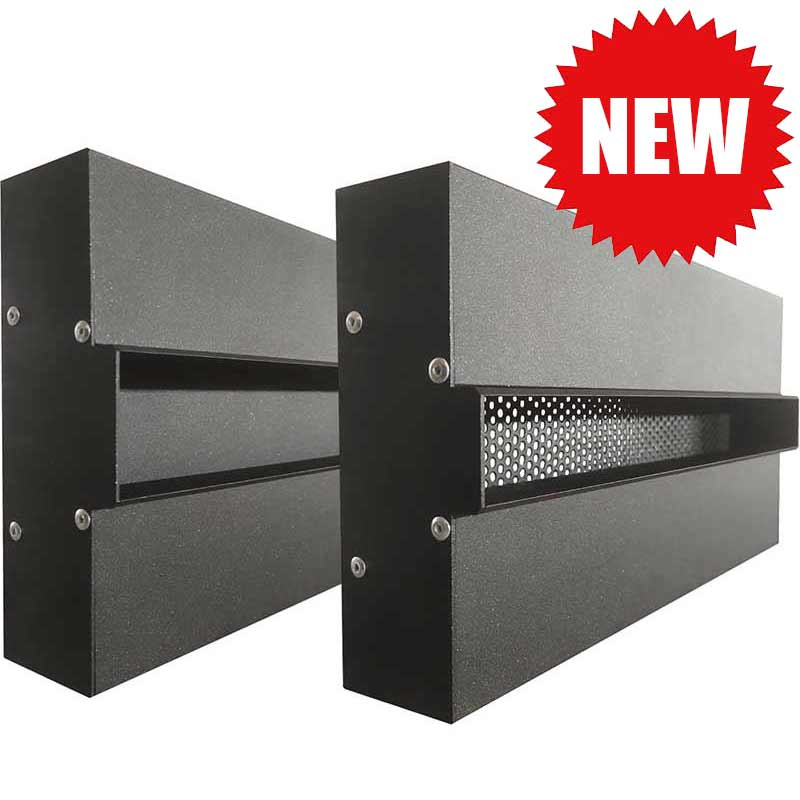

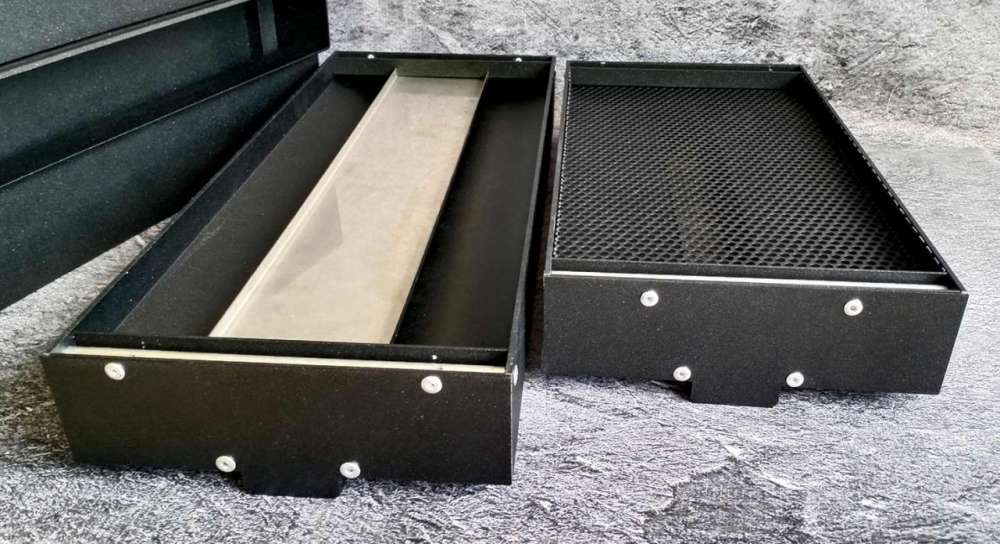

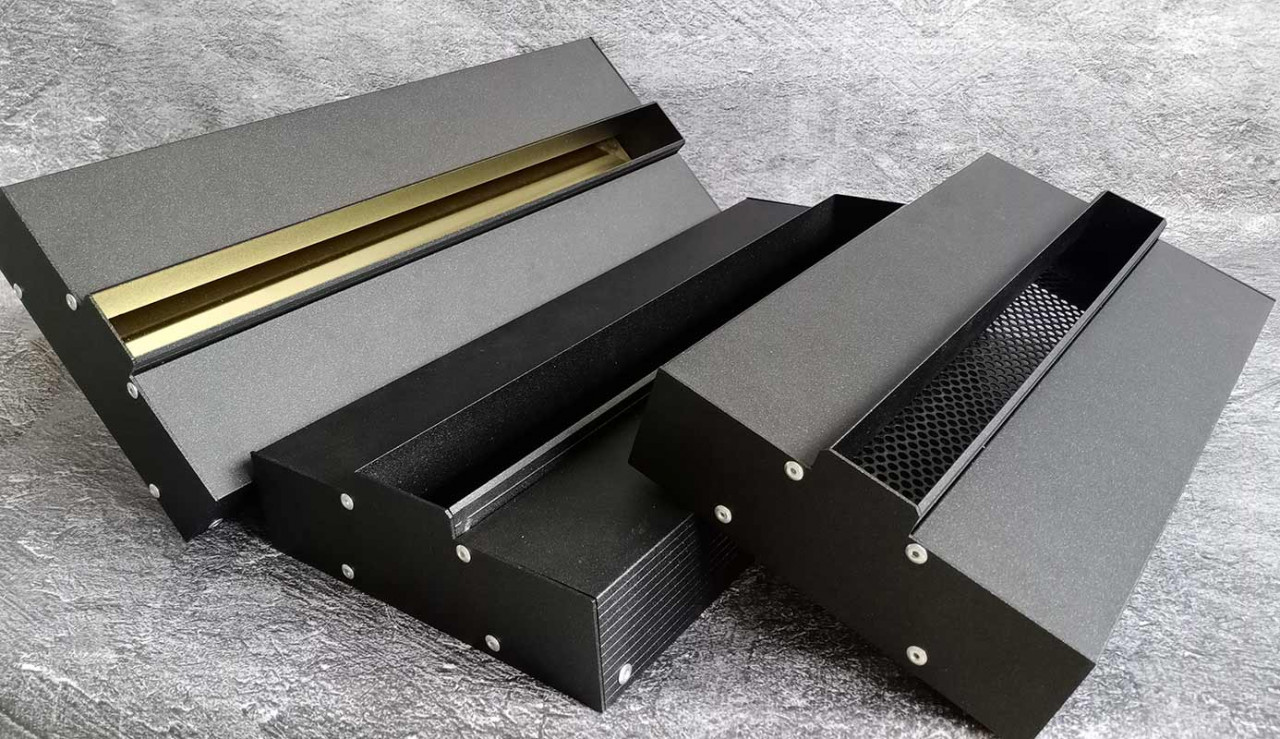

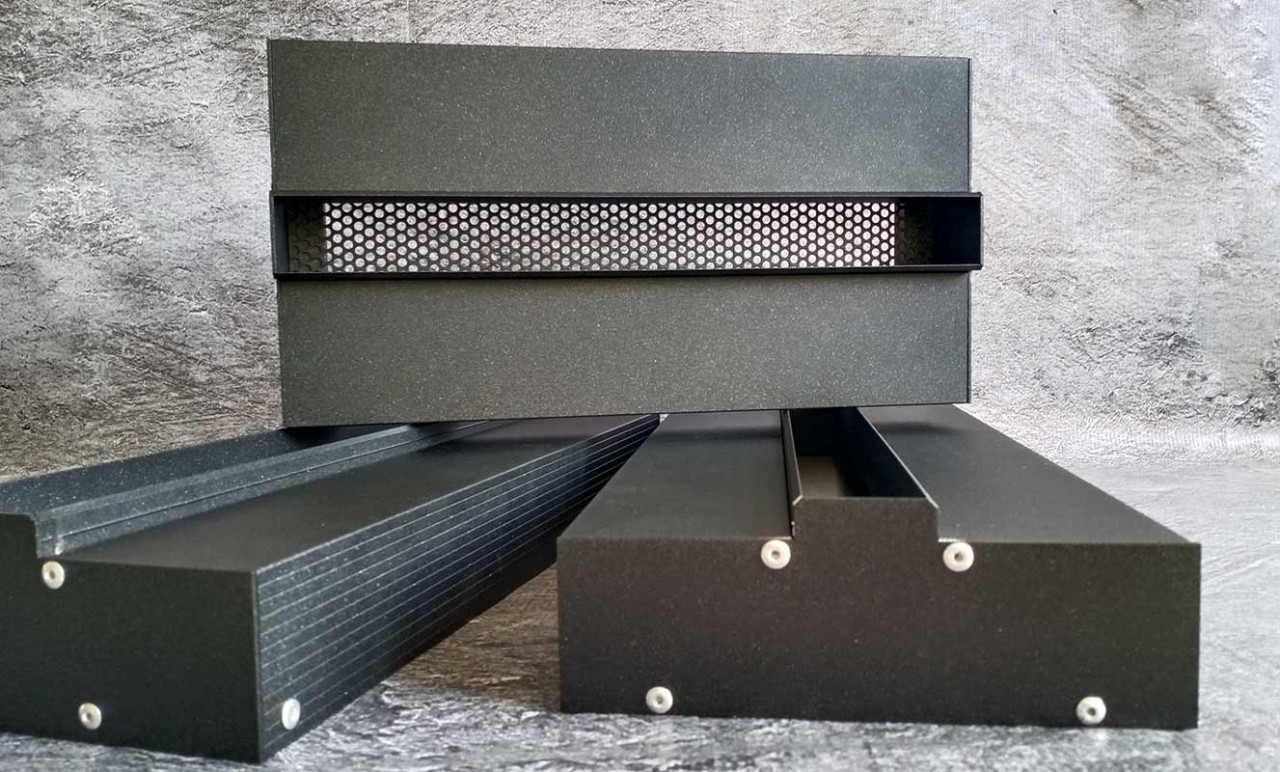

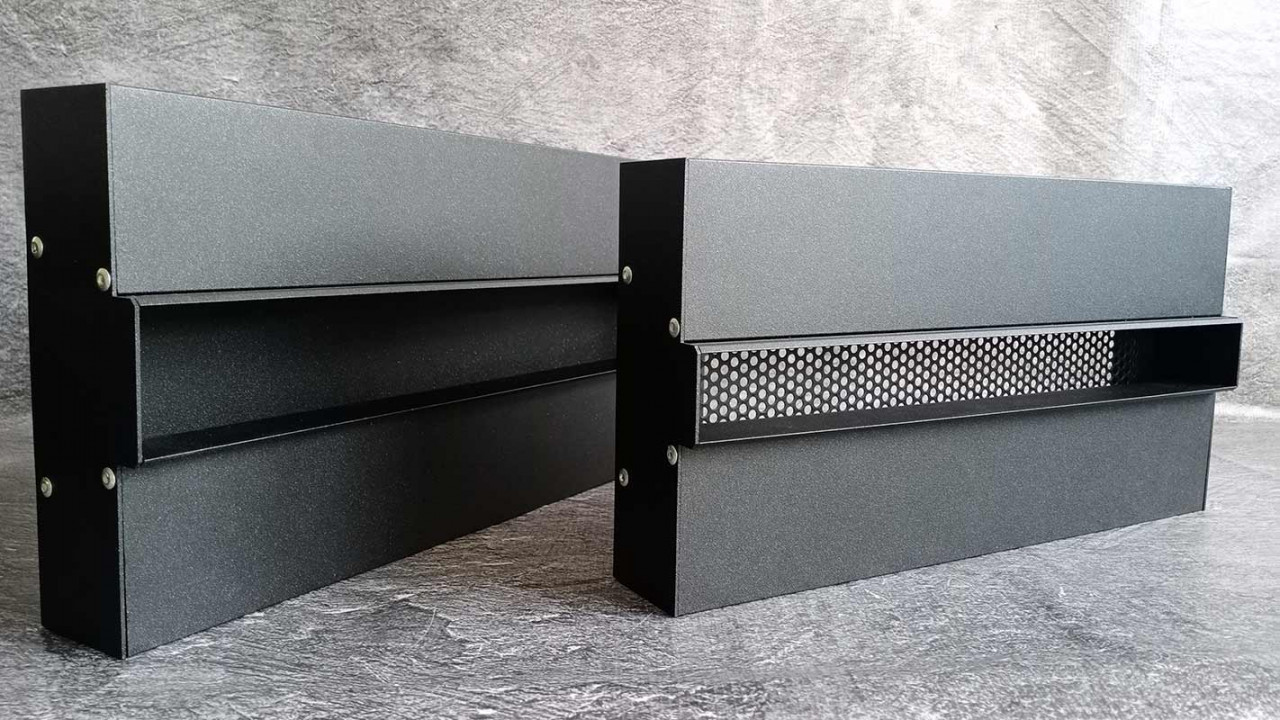

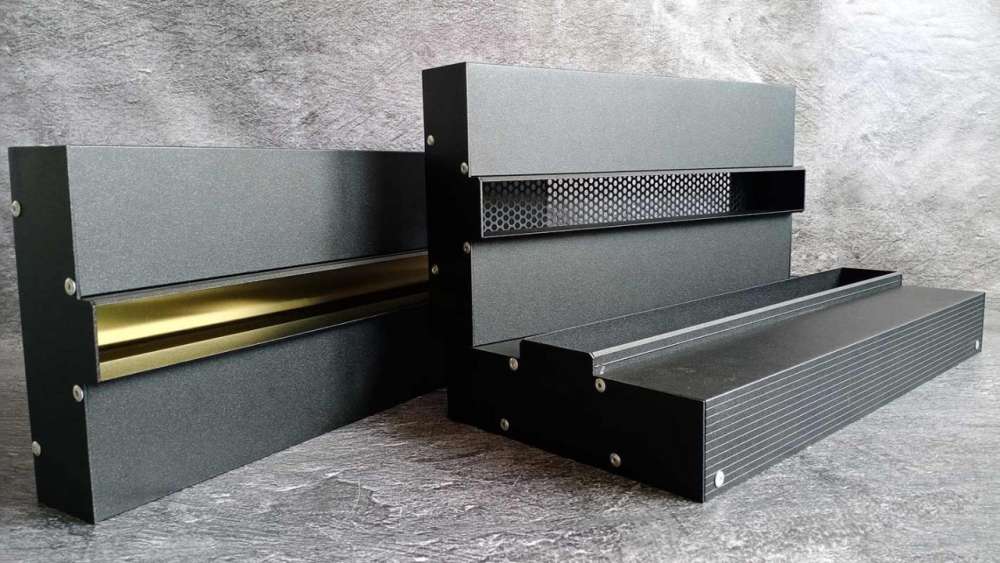

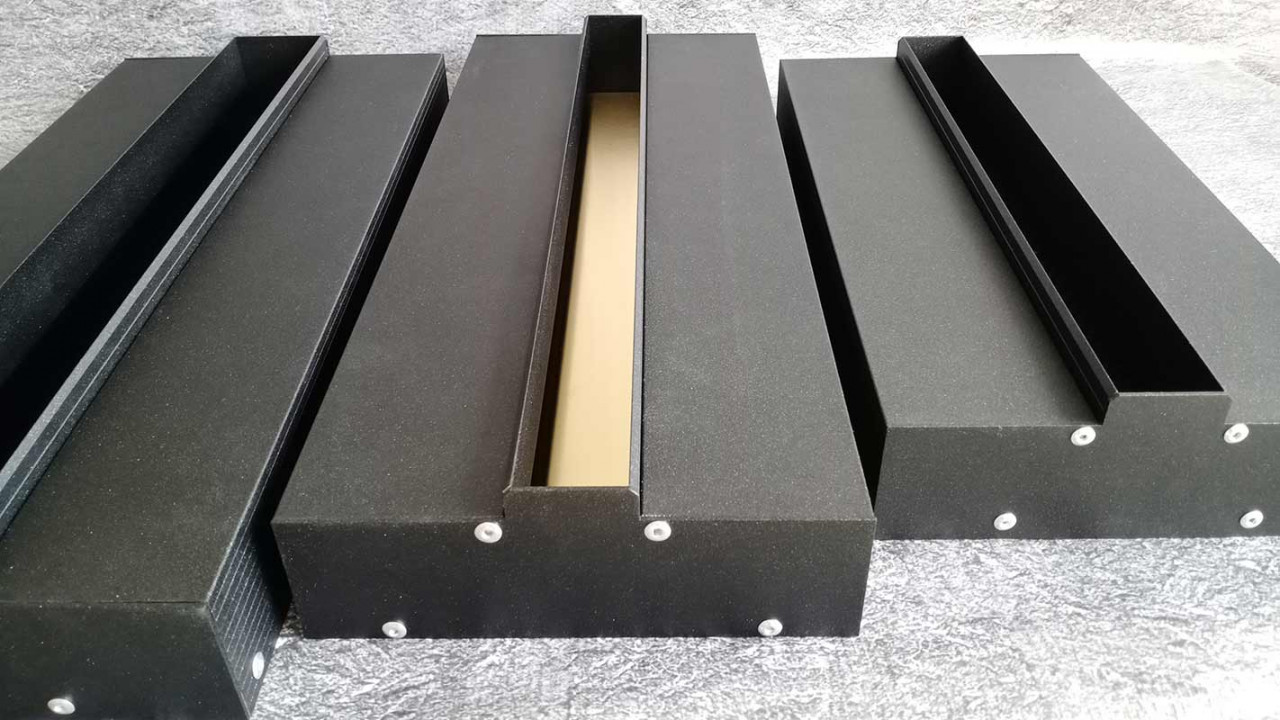

Линейные щелевые диффузоры скрытого монтажа ARHL серии HeavyLine используются в системах приточно-вытяжной вентиляции и кондиционирования. Диффузоры устанавливаются в подвесные потолки или в стены из гипсокартона.
Особенности диффузора ARHL:
- Щель от 10 до 80 мм.
- Защелки, образующие щель, адаптируются под гипсокартон размерами 9,5 – 12,5 мм.
- Финишная отделка 1,5 мм.
- Наличие монтажных консолей, которые обеспечивают плотное прилегание решетки к гипсокартонной плите без необходимости в монтажной раме.
- Дополнительная комплектация дефлектором или выравнивателем потока воздуха.
- Модульная сборка позволяет создавать непрерывную линию по всему периметру помещения.
Материалы изготовления
- Диффузоры изготавливаются из экструдированного алюминиевого профиля АД31 по ГОСТ 22233-2018.
- По умолчанию корпус окрашивается в стандартный белый цвет матовый RAL 9016М, дефлектор или выравниватель потока воздуха в черный цвет матовый RAL 9005М. По индивидуальному заказу возможна окраска в любой цвет по шкале RAL, как корпуса, так и внутренней комплектации.
Минимальный рекомендуемый размер диффузора 300 мм
Максимальный рекомендуемый размер диффузора 3000 мм
Дополнительная комплектация

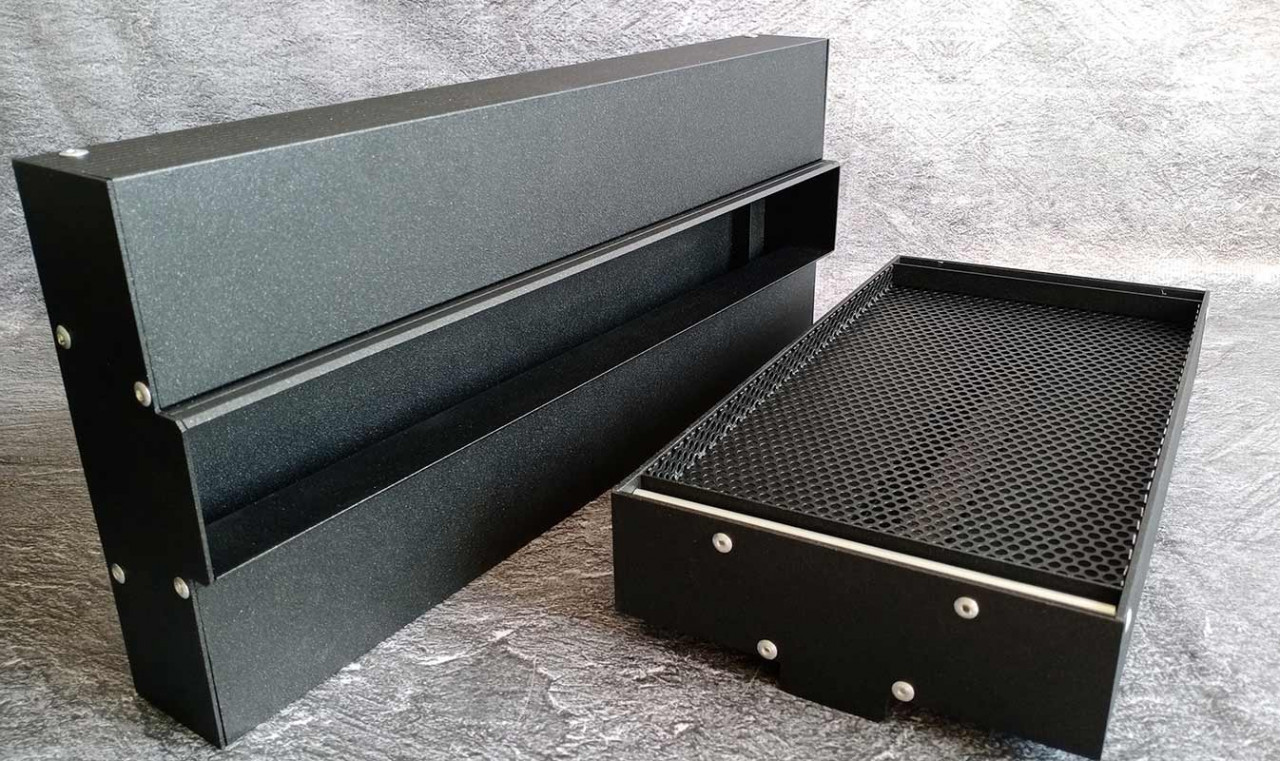

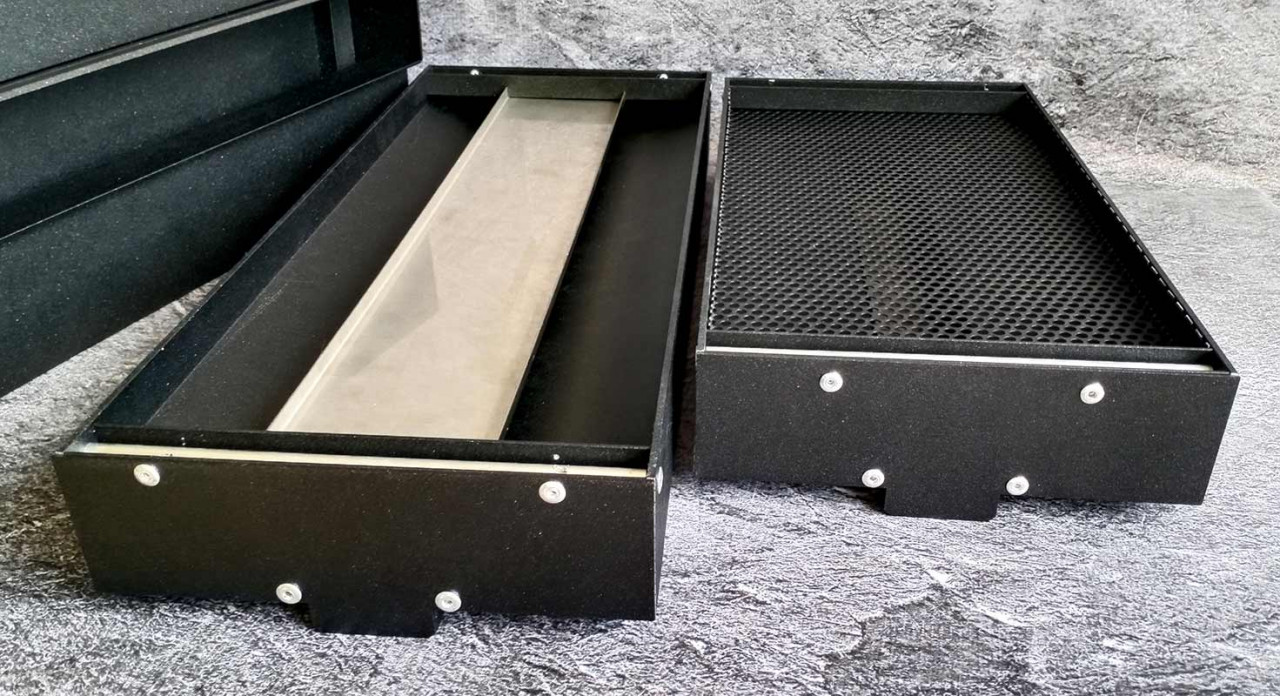

По запросу возможна комплектация диффузора выравнивателем потока воздуха или дефлектором для равномерного распределения воздушных масс.
Монтаж
Производится с помощью винтового соединения или заклепок к горловине КСД. При заказе решетки в комплекте с камерой статического давления, решетка поставляется в сборе с КСД. После монтажа КСД с установленной решеткой производится установка потолочных профилей и монтаж листов из гипсокартона (ГКЛ) при помощи саморезов по металлу, затем шпаклевка и покраска. Под шпаклевку предусмотрено 1,5 мм. После монтажа видимой частью остаются только щели диффузора.
В случае монтажа непрерывной конструкции, необходимо устанавливать в места соединения выравнивающие пластины-коннекторы. Данные изделия входят в комплект поставки.
Монтаж щелевого диффузора ARHL
Камера статического давления
Для подключения к системе воздуховода диффузоры комплектуются камерой статического давления – КСД или КСР.
Камера статического давления является элементом систем вентиляции и кондиционирования воздуха, они обеспечивают равномерное распределение воздушных масс через сечение решетки. КСД состоит из стального корпуса с круглым патрубком для подсоединения к воздуховоду. КСР дополнительно оснащены устройством, регулирующим объем подаваемого воздуха, которое устанавливается во входном патрубке.
Камера статического давления
Монтаж камеры статического давления
Материалы изготовления
- Статическая камера изготавливается из оцинкованной листовой стали 0,4 – 1,5 мм в зависимости от размера и пожелания заказчика.
- По умолчанию все изделия поставляются в неокрашенном виде.
Типы КСД:
- КСД – стандартная камера с круглой врезкой
- КСД-У – уменьшенная камера с круглой врезкой
- КСД-У-О – уменьшенная камера с овальной врезкой
Уменьшенная камера статического давления позволяется максимально сохранить полезную площадь помещения за счет уменьшения монтажного пространства.
Размер монтажного пространства (W) напрямую зависит от размера подключаемого воздуховода – чем меньше воздуховод, тем меньше адаптер для диффузора. В каталоге приведены рекомендуемые размеры воздуховода, но по запросу заказчика возможно изготовить адаптер с любой врезкой.
Способы монтажа камеры статического давления
Размер монтажного пространства W min в зависимости от подводящего воздуховода
Габаритно-посадочные размеры щелевого диффузора ARHL+КСД стандартной конфигурации
А – ширина щелей, В – высота щелей
Габаритно-посадочные размеры щелевого диффузора ARHL+КСД-У уменьшенная камера с круглой врезкой
А – ширина щелей, В – высота щелей

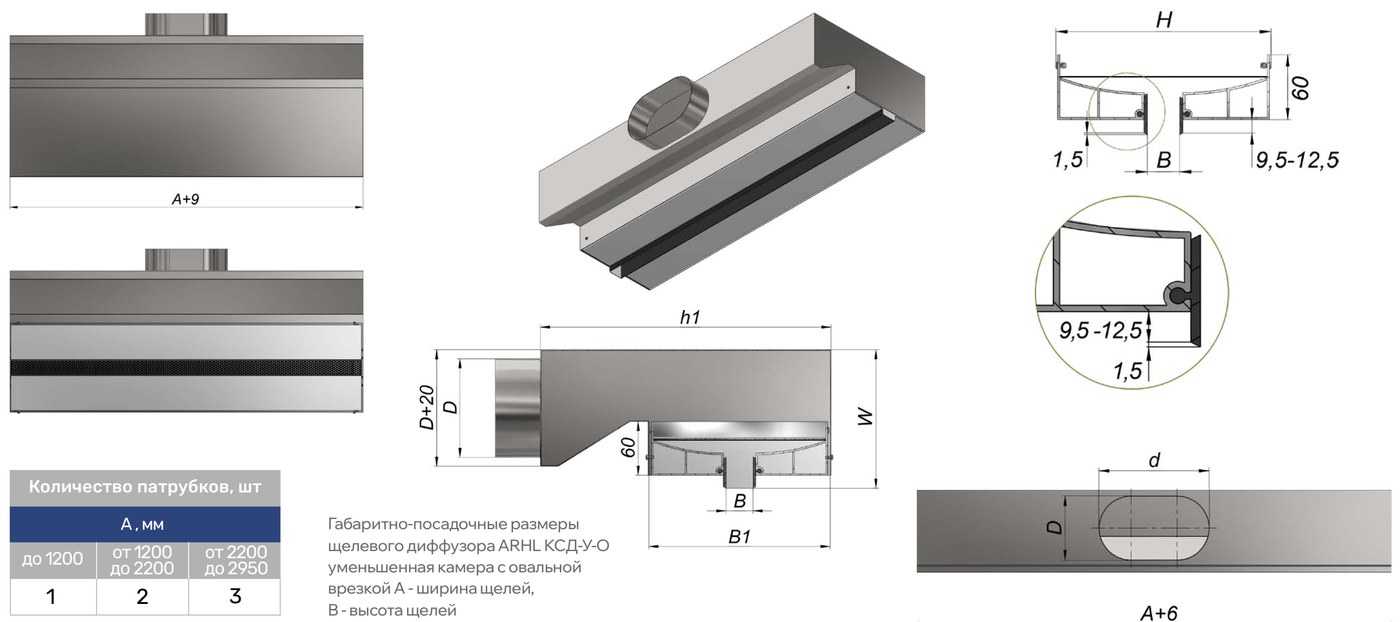

Габаритно-посадочные размеры щелевого диффузора ARHL+КСД-У-О уменьшенная камера с овальной врезкой
А – ширина щелей, В – высота щелей
Максимальные показатели производительности щелевого диффузора ARHL-P1 с выравнивателем потока воздуха и КСД в зависимости от генерируемого шума, длина А=1000 мм, подача воздуха
Характеристики щелевого диффузора ARHL-P1 (с выравнивателем потока воздуха) и КСД в зависимости от скорости подаваемого воздуха, длина А=1000 мм
Максимальные показатели производительности щелевого диффузора ARHL-P1 с КСД при длине А=1000 мм в зависимости от генерируемого шума, удаление воздуха
Пример заказа
Пример заказа КСД к диффузору
При заказе диффузора с камерой статического давления, определяющими размерами являются размеры диффузора, поэтому в примере заказа не указываются. По требованию возможно изготовление КСД по чертежам заказчика.
