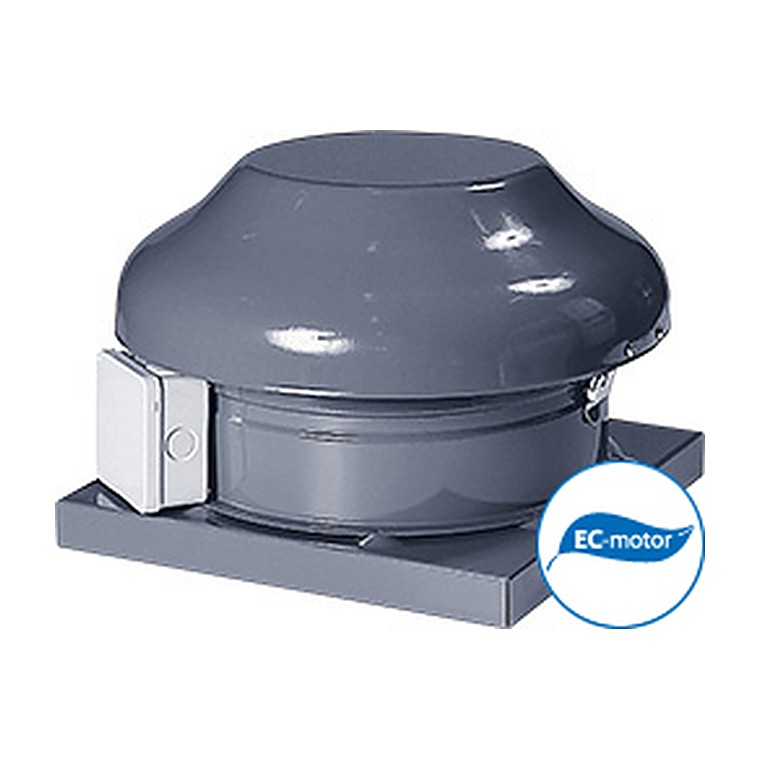

Крышные вентиляторы TKS EC
Вентилятор Ostberg (Арктика). 12 типоразмеров в серии, ø100–315 мм. Ec-двигатель. Характеристики производителя, чертежи и документация — в карточке. Подбор и расчёт бесплатно.
Вентилятор. Создаёт расход и напор воздуха в системе; подбирается по производительности и давлению.
Подбор по параметрам, техническая документация и расчёт под задачу — по запросу.
⚙️ Подбор и заказ
Описание
Крышные вентиляторы TKS EC — канальные вентиляторы CK EC оснащены электронно-коммутируемым двигателем (EC-двигателем) с внешним ротором и рабочим колесом с загнутыми назад лопатками. Вентиляторы CK EC имеют типоразмеры от 100 до 315 мм и предназначены для соединения с воздуховодами круглого сечения. Степень защиты электродвигателя IP 44 или IP 54, клеммной коробки – IP 54.
Конструкция и работа
Вентилятор устанавливается на кровле на монтажный стакан и выбрасывает воздух вертикально вверх или в сторону от здания. Корпус из оцинкованной стали или алюминия закрывает двигатель от осадков, а рабочее колесо вынесено в поток так, чтобы двигатель не нагревался удаляемым воздухом.
- Установка. Вентиляторы могут быть установлены в любом положении.
- Регулирование скорости. Регулирование скорости вентиляторов осуществляется в диапазоне от 0 до 100% с помощью встроенного потенциометра или внешним сигналом 0–10 В. Потенциометр установлен в клеммной коробке и при необходимости управления внешним регулятором встроенный потенциометр необходимо отключить.
- Защита двигателя. Все двигатели оснащены встроенной защитой от перегрузки.
- Аксессуары. Регуляторы скорости, модули управления, канальные нагреватели и охладители, шумоглушители, воздушные и обратные клапаны, воздушные фильтры, воздухораспределительные и регулирующие устройства и т.д.
- Обслуживание. Единственное требуемое обслуживание – очистка. Рекомендуется производить осмотр и очистку вентилятора каждые шесть месяцев непрерывной эксплуатации для предотвращения дисбаланса или преждевременного выхода из строя. Перед обслуживанием убедитесь, что При очистке вентилятора
Что это даёт
Где применяется
Вытяжка из административных и общественных зданий, торговых центров, складов и производств, дымоудаление и вытяжка от кухонь предприятий питания, вентиляция подземных автостоянок.
Как подобрать
Подберите типоразмер по расходу и полному давлению с учётом местных сопротивлений шахты, затем выберите монтажный стакан под размер вентилятора и утеплитель по климатической зоне. Для реверсивных и дымоудаляющих схем проверьте допустимую температуру.
Технические характеристики
TKS 300 EC
| Модель | Напря- | Ном. | Ток, | Част. | Макс. | Степень | Размеры, мм | Вес, | Схема | |||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| жение | мощн. | А | вращ., | t, °С | защиты эл. | кг | эл. | |||||
| В/Гц | Вт | об/мин | двигателя | A | B | C | ØD | подкл. | ||||
| TKS 300 C EC | 230/50 | 102 | 0,83 | 3590 | 60 | IP 54 | 305 | 201 | 31 | 343 | 4,4 | 30 |
TKS 400 EC
| Модель | Напря- | Ном. | Ток, | Част. | Макс. | Степень | Размеры, мм | Вес, | Схема | |||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| жение | мощн. | А | вращ., | t, °С | защиты эл. | кг | эл. | |||||
| В/Гц | Вт | об/мин | двигателя | A | B | C | ØD | подкл. | ||||
| TKS 400 C EC | 230/50 | 155 | 1,23 | 3350 | 60 | IP 44 | 415 | 208 | 31 | 449 | 7,0 | 31 |
Чертёж и присоединительные размеры

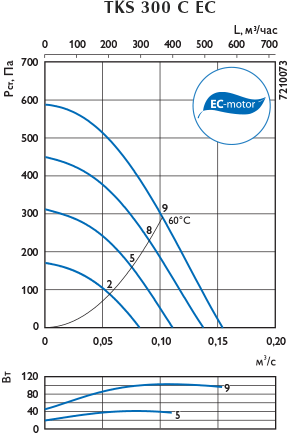

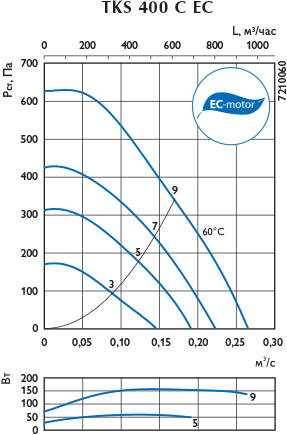

Аэродинамические характеристики
Шумовые характеристики
TKS 300 EC
| Модель | LpA | LwA | LwA | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| дБ(A) | tot | 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | ||
| TKS 300 C EC | К входу | 45 | 73 | 60 | 60 | 65 | 68 | 65 | 64 | 64 | 57 |
| К окружению | 44 | 72 | 37 | 44 | 58 | 65 | 68 | 65 | 59 | 52 | |
| LwA tot - общий уровень шума, дБ(А); | |||||||||||
| LwA - уровень шума в октавном диапазоне, дБ(А); | |||||||||||
| LpA – уровень звукового давления на расстоянии 10 м, дБ(А). | |||||||||||
TKS 400 EC
| Модель | LpA | LwA | LwA | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| дБ(A) | tot | 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | ||
| TKS 400 C EC | К входу | 51 | 79 | 61 | 71 | 73 | 73 | 70 | 71 | 69 | 60 |
| К окружению | 47 | 75 | 43 | 54 | 65 | 69 | 70 | 69 | 65 | 56 | |
| LwA tot - общий уровень шума, дБ(А); | |||||||||||
| LwA - уровень шума в октавном диапазоне, дБ(А); | |||||||||||
| LpA – уровень звукового давления на расстоянии 10 м, дБ(А). | |||||||||||
Монтаж и схемы подключения
Монтаж Все вентиляторы поставляются в полностью собранном виде, готовые к подключению. Электрическое подключение и монтаж должны выполняться только квалифицированным персоналом в соответствии с инструкцией по монтажу. Параметры электропитания должны соответствовать спецификации на табличке вентилятора. Вся электропроводка и соединения должны быть выполнены в соответствии c правилами техники безопасности. Электрическое подключение должно выполняться в соответствии со схемой подключения, приведённой на клеммной коробке, согласно маркировке клемм. Вентиляторы должны быть заземлены. При необходимости управления внешним регулятором встроенный потенциометр необходимо отключить. Вентилятор должен быть установлен в соответствии с направлением потока воздуха (см. стрелку на вентиляторе). Вентиляторы должны быть смонтированы таким образом, чтобы имелся доступ для безопасного обслуживания.
Условия работы Вентиляторы не должны эксплуатироваться во взрывоопасных помещениях, недопустимо соединение с дымоходами. Вентиляторы не допускается использовать для перемещения взрывчатых газов, пыли, сажи, муки и т.п. Вентиляторы предназначены для непрерывной работы. Не рекомендуется производить частое включение и выключение вентиляторов.
Единственное требуемое обслуживание – очистка. Рекомендуется производить осмотр и очистку вентилятора каждые шесть месяцев непрерывной эксплуатации для предотвращения дисбаланса или преждевременного выхода из строя.
Перед обслуживанием убедитесь, что Прекращена подача напряжения. Рабочее колесо вентилятора полностью остановилось. Двигатель и рабочее колесо полностью остыли.
При очистке вентилятора Не используйте агрессивные моющие средства, острые предметы и устройства, работающие под высоким давлением. Следите, чтобы не нарушилась балансировка рабочего колеса вентилятора и отсутствовали его перекосы. В случае ненормально высокого шума работы вентилятора проверьте рабочее колесо на перекос. Подшипники, в случае повреждения, подлежат замене.
B случае неисправности Проверить, поступает ли напряжение на вентилятор. Отключить напряжение и убедиться, что рабочее колесо не заблокировано и не сработала встроенная защита двигателя. Проверить подключение цепей управления. Если после проверки вентилятор не включается, свяжитесь с вашим поставщиком. В случае возврата вентилятора – очистить рабочее колесо; двигатель и соединительные провода не должны иметь повреждений; обязательно наличие письменного описания неисправности – заявления.
Таблицы, чертежи и графики — из каталога производителя (arktika.ru); проверьте актуальную версию перед заказом.
Важно знать
Крышный вентилятор ставится только на монтажный стакан — прямое крепление к кровельному пирогу приводит к протечкам и вибрации.
Электропитание подводится через ремонтный выключатель, установленный рядом с вентилятором.
Для вытяжки от кухонь предусматривайте жироулавливающие фильтры и лючок для очистки воздуховода.
