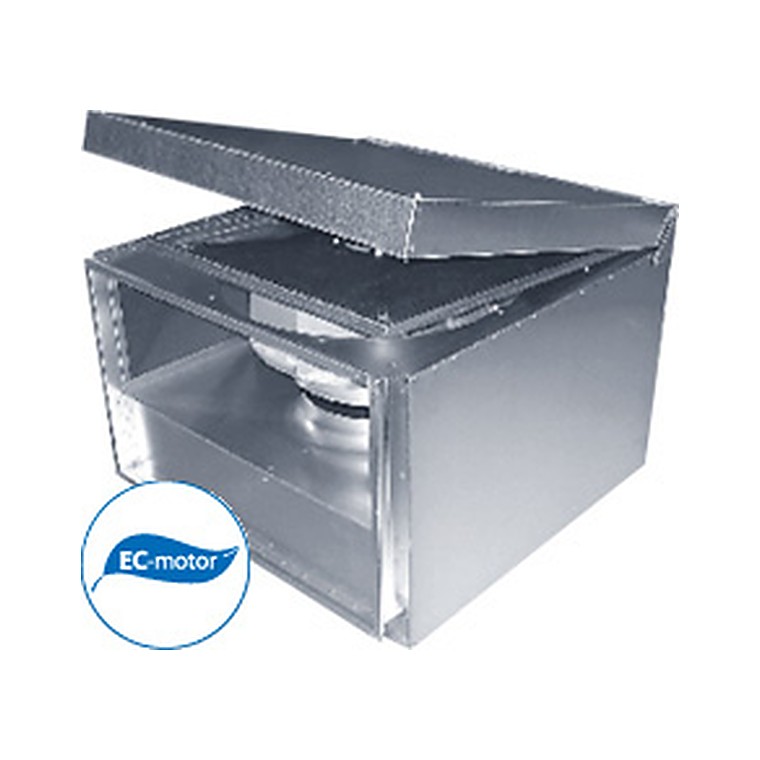

Канальные вентиляторы в изолированном корпусе Ostberg IRB 400–1000 EC

✓ Всегда в наличии / под заказ Доставка по всей России

Каталог Östberg на русском (Арктика, изд. 8.02): вентиляторы в изолированном корпусе IRB EC 400–1000 (PDF)Скачать ↓

Отгрузка со склада и под заказсрок подтвердит менеджерГарантия 12 месяцевофициальная, от производителяДокументыпаспорт, сертификаты

Канальные вентиляторы в изолированном корпусе Ostberg IRB 400–1000 EC (Östberg, Швеция): 16 типоразмеров, EC-двигатель, 230 / 400 В, мощность 162–3260 Вт. Характеристики производителя, чертежи и графики — в карточке. Подбор и расчёт бесплатно.

Вентилятор. Создаёт расход и напор воздуха в системе; подбирается по производительности и давлению.

Подбор по параметрам, техническая документация и расчёт под задачу — по запросу.

⚙️ Подбор и заказ

Типоразмер / размер (если требуется) Комментарий к позиции Прикрепить файлы — чертёж, спецификация, фото (можно несколько)

Количество, шт

Оплата и доставка Отсрочка платежа

Конфигурация попадёт в корзину — там можно добавить ещё позиции и отправить весь заказ одним письмом. Цену и срок изготовления подтвердит менеджер в течение 1 часа в рабочее время.

Подробно

Описание

Канальные вентиляторы в изолированном корпусе IRB EC оснащены электронно-коммутируемым двигателем (EC-двигателем) с внешним ротором и рабочим колесом с загнутыми назад лопатками. Двигатель и рабочее колесо вентилятора расположены на откидывающейся пластине, что делает доступ к ним лёгким, быстрым и удобным. Корпус вентилятора изготавливается из оцинкованной стали. Вентиляторы имеют внутренний 50 мм слой изоляции из минеральной ваты, покрытой грубой шерстяной тканью, что обеспечивает низкие шумовые характеристики. Вентиляторы IRB ЕС предназначены для соединения с воздуховодами круглого сечения. Степень защиты электродвигателя IP 44 или IP 54 (см. таблицу "Технические характеристики"), клеммной коробки – IP 54.

ПроизводительOstberg (поставка «Арктика»)

Типоразмеров16

Напряжение230 / 400 В

Мощность162–3260 Вт

Ток0,94–4,98 А

Вес19,8–110 кг

Данные производителяобновлено 01.04.2016

Конструкция и работа

Вентилятор помещён в корпус с двойными стенками и слоем звукопоглощающей минеральной ваты. Оболочка гасит шум, излучаемый корпусом и двигателем, поэтому агрегат можно ставить рядом с обслуживаемым помещением без отдельной шумоизолированной камеры.

Установка. Вентиляторы могут быть установлены в любом положении.
Регулирование скорости. Регулирование скорости вентиляторов осуществляется в диапазоне от 0 до 100% с помощью встроенного потенциометра или внешним сигналом 0–10 В. Потенциометр установлен в клеммной коробке и при необходимости управления внешним регулятором встроенный потенциометр необходимо отключить.
Защита двигателя. Все двигатели оснащены встроенной защитой от перегрузки. Все вентиляторы имеют два подсоединительных вывода реле аварии (AL), к которым можно подключать устройство аварийной сигнализации.
Аксессуары. Регуляторы скорости, модули управления, канальные нагреватели и охладители, шумоглушители, воздушные и обратные клапаны, воздушные фильтры, воздухораспределительные и регулирующие устройства и т.д.
Обслуживание. Единственное требуемое обслуживание – очистка. Рекомендуется производить осмотр и очистку вентилятора каждые шесть месяцев непрерывной эксплуатации для предотвращения дисбаланса или преждевременного выхода из строя. Перед обслуживанием убедитесь, что При очистке вентилятора

Что это даёт

Тихая работаИзоляция снижает шум, излучаемый в помещение, — установка возможна над подшивным потолком офиса.

КомпактностьНе нужны отдельная венткамера и дополнительные шумоглушители на коротком тракте.

Готовый агрегатКолесо, двигатель, изоляция и присоединения собраны и испытаны на заводе.

Доступ к узламСъёмная панель открывает доступ к колесу и двигателю без демонтажа корпуса.

Экономия на монтажеКрепление на резиновых виброопорах — не требуется массивное основание.

Где применяется

Офисы и переговорные, гостиницы, медицинские и учебные учреждения, рестораны, жилые дома — везде, где вентилятор стоит рядом с помещением и нормируется уровень шума.

Как подобрать

Выберите типоразмер по расходу и давлению, затем сверьте уровень звукового давления на расстоянии 3 м с нормой для помещения. Если запас по шуму мал, добавьте шумоглушитель на нагнетании.

Технические характеристики

IRB 400х200 EC

Модель	Напря-	Ном.	Ток,	Частота	Макс.	Степень	Размеры, мм						Вес,	Cхема
	жение,	мощн.	А	вращ.,	t, °С	защиты эл.	a	b	c	d	e	f	кг	эл.
	В/Гц	Вт		об/мин		двигателя	a	b	c	d	e	f		подк.
IRB 400x200 C1 EC	230/50	162	1,30	2770	60	IP 44	400	200	507	308	616	702	19,8	31

IRB 500х250 EC

Модель	Напря-	Ном.	Ток,	Частота	Макс.	Степень	Размеры, мм						Вес,	Cхема
	жение,	мощн.	А	вращ.,	t, °С	защиты эл.	a	b	c	d	e	f	кг	эл.
	В/Гц	Вт		об/мин		двигателя	a	b	c	d	e	f		подк.
IRB 500x250 A1 EC	230/50	163	1,26	2780	60	IP 44	500	250	608	410	658	744	30,0	31
IRB 500x250 B1 EC	230/50	216	0,94	2740	60	IP 44	500	250	608	410	658	744	31,4	31
IRB 500x250 E1 EC	230/50	362	1,57	2020	60	IP 54	500	250	608	410	658	744	34,9	32

IRB 600х300 EC

Модель	Напря-	Ном.	Ток,	Частота	Макс.	Степень	Размеры, мм						Вес,	Cхема
	жение,	мощн.	А	вращ.,	t, °С	защиты эл.	a	b	c	d	e	f	кг	эл.
	В/Гц	Вт		об/мин		двигателя	a	b	c	d	e	f		подк.
IRB 600x300 A1 EC	230/50	357	1,56	1650	60	IP 54	600	300	708	463	763	849	47,9	32
IRB 600x300 B1 EC	230/50	844	3,94	2200	60	IP 54	600	300	708	463	763	849	47,6	33
IRB 600x300 E3 EC	400/50	1160	1,81	2500	60	IP 54	600	300	708	463	763	849	47,6	34

IRB 600х350 EC

Модель	Напря-	Ном.	Ток,	Частота	Макс.	Степень	Размеры, мм						Вес,	Cхема
	жение,	мощн.	А	вращ.,	t, °С	защиты эл.	a	b	c	d	e	f	кг	эл.
	В/Гц	Вт		об/мин		двигателя	a	b	c	d	e	f		подк.
IRB 600x350 A1 EC	230/50	836	3,92	2200	60	IP 44	600	350	708	513	763	849	49,1	33
IRB 600x350 E3 EC	400/50	1170	1,81	2500	60	IP 54	600	350	708	513	763	849	49,1	34

IRB 700х400 EC

Модель	Напря-	Ном.	Ток,	Частота	Макс.	Степень	Размеры, мм						Вес,	Cхема
	жение,	мощн.	А	вращ.,	t, °С	защиты эл.	a	b	c	d	e	f	кг	эл.
	В/Гц	Вт		об/мин		двигателя	a	b	c	d	e	f		подк.
IRB 700x400 B1 EC	230/50	711	3,24	1410	60	IP 54	700	400	808	567	908	994	59,9	33
IRB 700x400 B3 EC	400/50	1440	2,24	1800	60	IP 54	700	400	808	567	908	994	61,5	34
IRB 700x400 E3 EC	400/50	2320	3,58	2120	40	IP 54	700	400	808	567	908	994	62,9	34

IRB 800х500 EC

Модель	Напря-	Ном.	Ток,	Частота	Макс.	Степень	Размеры, мм						Вес,	Cхема
	жение,	мощн.	А	вращ.,	t, °С	защиты эл.	a	b	c	d	e	f	кг	эл.
	В/Гц	Вт		об/мин		двигателя	a	b	c	d	e	f		подк.
IRB 800x500 A3 EC	400/50	1200	1,87	1400	60	IP 54	800	500	908	681	1033	1110	79,6	34
IRB 800x500 E3 EC	400/50	2420	3,68	1800	60	IP 54	800	500	908	681	1033	1110	89,4	34

IRB 1000х500 EC

Модель	Напря-	Ном.	Ток,	Частота	Макс.	Степень	Размеры, мм						Вес,	Cхема
	жение,	мощн.	А	вращ.,	t, °С	защиты эл.	a	b	c	d	e	f	кг	эл.
	В/Гц	Вт		об/мин		двигателя	a	b	c	d	e	f		подк.
IRB 1000x500 B3 EC	400/50	1480	2,30	1230	60	IP 54	1000	500	1108	697	1137	1214	98,1	34
IRB 1000x500 F3 EC	400/50	3260	4,98	1630	60	IP 54	1000	500	1108	697	1137	1214	110,0	34

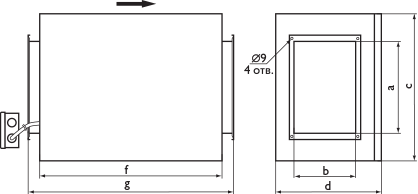

Чертёж и присоединительные размеры

Аэродинамические характеристики

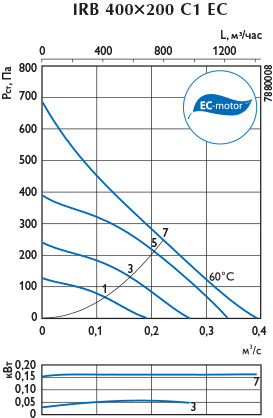

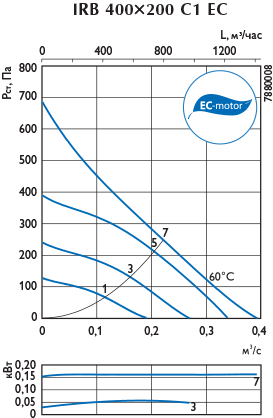

Аэродинамическая характеристика — IRB 4020 C 1 EC

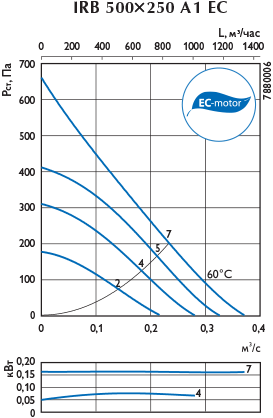

Аэродинамическая характеристика — IRB 5025 A 1 EC

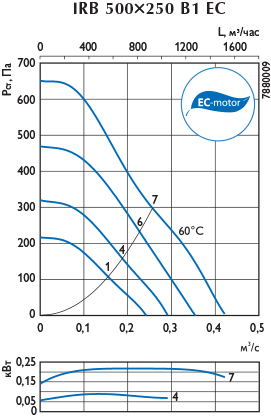

Аэродинамическая характеристика — IRB 5025 B 1 EC

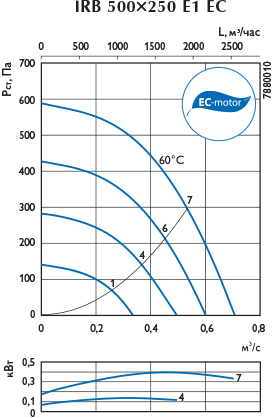

Аэродинамическая характеристика — IRB 5025 E 1 EC

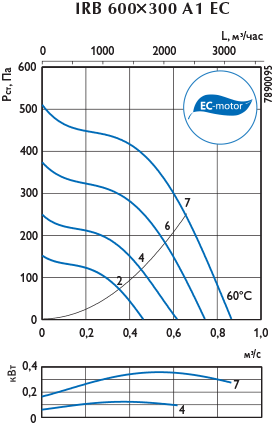

Аэродинамическая характеристика — IRB 6030 A 1 EC

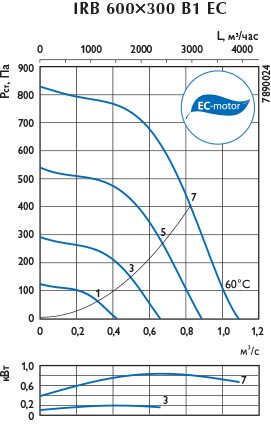

Аэродинамическая характеристика — IRB 6030 B 1 EC

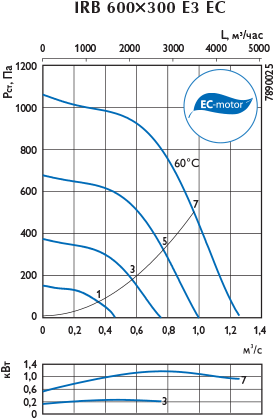

Аэродинамическая характеристика — IRB 6030 E 3 EC

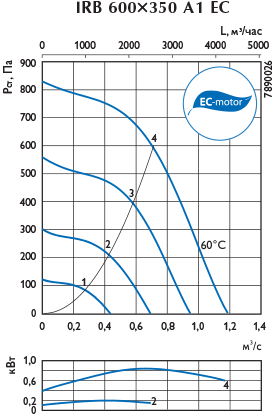

Аэродинамическая характеристика — IRB 6035 A 1 EC

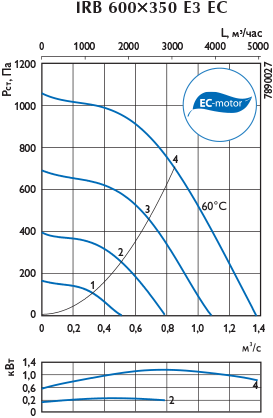

Аэродинамическая характеристика — IRB 6035 E 3 EC

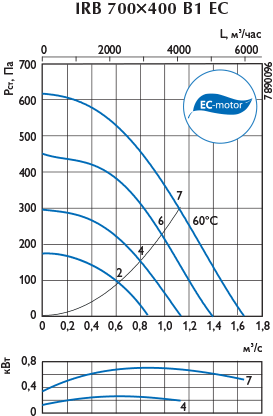

Аэродинамическая характеристика — IRB 7040 B 1 EC

Аэродинамическая характеристика — IRB 7040 B 3 EC

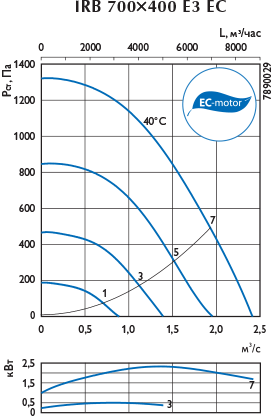

Аэродинамическая характеристика — IRB 7040 E 3 EC

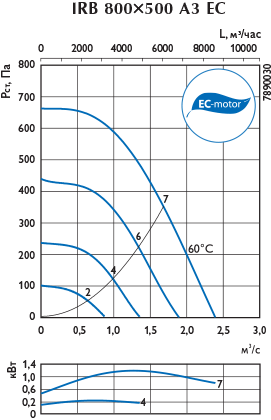

Аэродинамическая характеристика — IRB 8050 A 3 EC

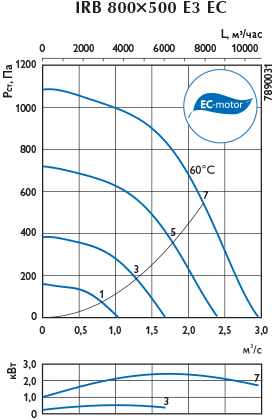

Аэродинамическая характеристика — IRB 8050 E 3 EC

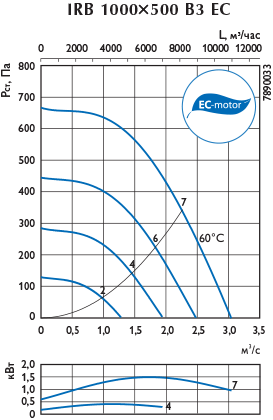

Аэродинамическая характеристика — IRB 10050 B 3 EC

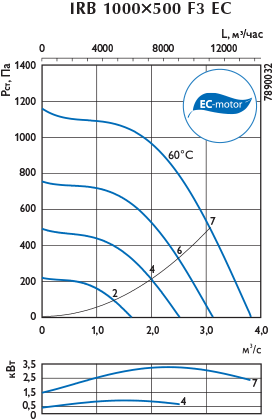

Аэродинамическая характеристика — IRB 10050 F 3 EC

Шумовые характеристики

IRB 400х200 EC

Модель		LpA	LwA	LwA
Модель		дБ(A)	tot	63	125	250	500	1000	2000	4000	8000
IRB 400x200 C1 EC	К входу	63	70	61	66	67	58	52	50	48	42
	К выходу	70	77	61	67	74	69	67	67	62	54
	К окружению	51	58	41	48	56	49	48	47	38	31

LwA tot - общий уровень шума, дБ(А);
LwA - уровень шума в октавном диапазоне, дБ(А);
LpA - уровень звукового давления на расстоянии 3,0 м в помещении с эквивалентной площадью звукопоглощения 20 м2, дБ(А).

IRB 500х250 EC

Модель		LpA	LwA	LwA
Модель		дБ(A)	tot	63	125	250	500	1000	2000	4000	8000
IRB 500x250 A1 EC	К входу	54	61	49	56	57	48	50	49	48	37
	К выходу	62	69	52	59	64	58	61	64	58	49
	К окружению	51	58	39	46	56	48	46	46	38	31
IRB 500x250 B1 EC	К входу	60	67	58	62	63	53	53	51	50	41
	К выходу	68	75	58	65	70	65	67	69	63	52
	К окружению	49	56	46	41	51	50	49	50	41	36
IRB 500x250 E1 EC	К входу	67	74	64	68	72	57	50	49	48	46
	К выходу	74	81	65	71	80	69	66	63	59	56
	К окружению	60	67	48	58	66	52	47	43	37	32

LwA tot - общий уровень шума, дБ(А);
LwA - уровень шума в октавном диапазоне, дБ(А);
LpA - уровень звукового давления на расстоянии 3,0 м в помещении с эквивалентной площадью звукопоглощения 20 м2, дБ(А).

IRB 600х300 EC

Модель		LpA	LwA	LwA
Модель		дБ(A)	tot	63	125	250	500	1000	2000	4000	8000
IRB 600x300 A1 EC	К входу	64	71	60	67	67	57	47	45	45	42
	К выходу	70	77	61	74	72	63	62	58	55	54
	К окружению	56	63	45	58	61	48	43	40	36	31
IRB 600x300 B1 EC	К входу	71	78	69	72	75	64	58	56	52	50
	К выходу	77	84	70	74	83	73	72	69	65	61
	К окружению	64	71	54	58	71	55	52	49	44	39
IRB 600x300 E3 EC	К входу	73	80	72	74	76	68	62	60	56	53
	К выходу	79	86	73	76	84	77	76	74	69	64
	К окружению	65	72	57	61	71	61	57	53	48	42

LwA tot - общий уровень шума, дБ(А);
LwA - уровень шума в октавном диапазоне, дБ(А);
LpA - уровень звукового давления на расстоянии 3,0 м в помещении с эквивалентной площадью звукопоглощения 20 м2, дБ(А).

IRB 600х350 EC

Модель		LpA	LwA	LwA
Модель		дБ(A)	tot	63	125	250	500	1000	2000	4000	8000
IRB 600x350 A1 EC	К входу	69	76	63	69	74	63	56	53	50	48
	К выходу	76	83	66	71	82	70	71	67	63	60
	К окружению	64	71	49	55	70	53	49	49	46	44
IRB 600x350 E3 EC	К входу	71	78	68	73	75	69	63	58	55	52
	К выходу	79	86	71	75	84	76	77	73	68	66
	К окружению	64	71	52	59	70	62	53	48	44	41

LwA tot - общий уровень шума, дБ(А);
LwA - уровень шума в октавном диапазоне, дБ(А);
LpA - уровень звукового давления на расстоянии 3,0 м в помещении с эквивалентной площадью звукопоглощения 20 м2, дБ(А).

IRB 700х400 EC

Модель		LpA	LwA	LwA
Модель		дБ(A)	tot	63	125	250	500	1000	2000	4000	8000
IRB 700x400 B1 EC	К входу	67	74	62	72	67	66	60	51	47	44
	К выходу	71	78	64	76	72	67	65	60	59	54
	К окружению	58	65	50	64	59	49	42	40	36	33
IRB 700x400 B3 EC	К входу	72	79	69	74	75	71	67	57	51	47
	К выходу	81	88	72	79	86	76	75	69	65	62
	К окружению	64	71	54	64	69	54	51	48	47	44
IRB 700x400 E3 EC	К входу	77	84	73	77	80	77	74	66	57	53
	К выходу	84	91	75	81	89	82	81	75	70	68
	К окружению	67	74	60	66	73	60	57	51	47	41

LwA tot - общий уровень шума, дБ(А);
LwA - уровень шума в октавном диапазоне, дБ(А);
LpA - уровень звукового давления на расстоянии 3,0 м в помещении с эквивалентной площадью звукопоглощения 20 м2, дБ(А).

IRB 800х500 EC

Модель		LpA	LwA	LwA
Модель		дБ(A)	tot	63	125	250	500	1000	2000	4000	8000
IRB 800x500 A3 EC	К входу	69	76	62	76	64	58	56	54	50	51
	К выходу	76	83	68	79	76	72	73	67	66	66
	К окружению	61	68	51	67	60	52	52	48	43	38
IRB 800x500 E3 EC	К входу	74	81	68	75	78	68	65	62	57	59
	К выходу	83	90	73	82	87	81	82	75	73	73
	К окружению	68	75	58	69	73	59	58	57	54	51

LwA tot - общий уровень шума, дБ(А);
LwA - уровень шума в октавном диапазоне, дБ(А);
LpA - уровень звукового давления на расстоянии 3,0 м в помещении с эквивалентной площадью звукопоглощения 20 м2, дБ(А).

IRB 1000х500 EC

Модель		LpA	LwA	LwA
Модель		дБ(A)	tot	63	125	250	500	1000	2000	4000	8000
IRB 1000x500 B3 EC	К входу	69	76	62	75	65	62	56	53	50	47
	К выходу	75	82	68	80	74	71	71	65	62	58
	К окружению	61	68	52	67	57	50	48	48	48	46
IRB 1000x500 F3 EC	К входу	73	80	67	77	73	70	67	63	60	56
	К выходу	83	90	74	85	84	81	82	75	72	68
	К окружению	69	76	62	73	71	62	57	56	54	48

LwA tot - общий уровень шума, дБ(А);
LwA - уровень шума в октавном диапазоне, дБ(А);
LpA - уровень звукового давления на расстоянии 3,0 м в помещении с эквивалентной площадью звукопоглощения 20 м2, дБ(А).

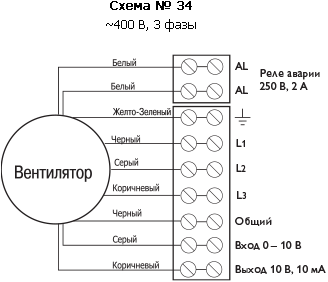

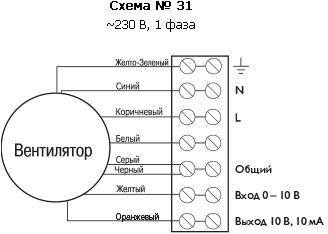

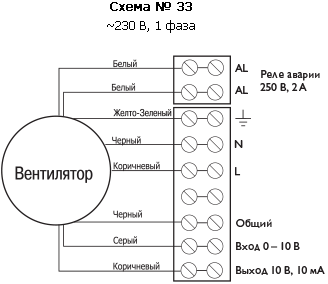

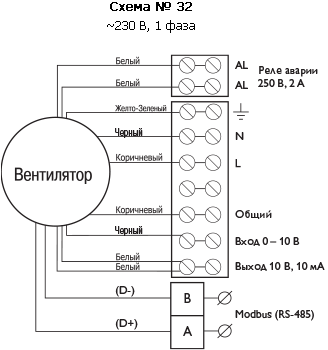

Монтаж и схемы подключения

Монтаж Все вентиляторы поставляются в полностью собранном виде, готовые к подключению. Электрическое подключение и монтаж должны выполняться только квалифицированным персоналом в соответствии с инструкцией по монтажу. Параметры электропитания должны соответствовать спецификации на табличке вентилятора. Вся электропроводка и соединения должны быть выполнены в соответствии c правилами техники безопасности. Электрическое подключение должно выполняться в соответствии со схемой подключения, приведённой на клеммной коробке, согласно маркировке клемм. Вентиляторы должны быть заземлены. При необходимости управления внешним регулятором встроенный потенциометр необходимо отключить. Вентилятор должен быть установлен в соответствии с направлением потока воздуха (см. стрелку на вентиляторе). Вентиляторы должны быть смонтированы таким образом, чтобы имелся доступ для безопасного обслуживания.

Условия работы Вентиляторы не должны эксплуатироваться во взрывоопасных помещениях, недопустимо соединение с дымоходами. Вентиляторы не допускается использовать для перемещения взрывчатых газов, пыли, сажи, муки и т.п. Вентиляторы предназначены для непрерывной работы. Не рекомендуется производить частое включение и выключение вентиляторов.

Единственное требуемое обслуживание – очистка. Рекомендуется производить осмотр и очистку вентилятора каждые шесть месяцев непрерывной эксплуатации для предотвращения дисбаланса или преждевременного выхода из строя.

Перед обслуживанием убедитесь, что Прекращена подача напряжения. Рабочее колесо вентилятора полностью остановилось. Двигатель и рабочее колесо полностью остыли.

При очистке вентилятора Не используйте агрессивные моющие средства, острые предметы и устройства, работающие под высоким давлением. Следите, чтобы не нарушилась балансировка рабочего колеса вентилятора и отсутствовали его перекосы. В случае ненормально высокого шума работы вентилятора проверьте рабочее колесо на перекос. Подшипники, в случае повреждения, подлежат замене.

B случае неисправности Проверить, поступает ли напряжение на вентилятор. Отключить напряжение и убедиться, что рабочее колесо не заблокировано и не сработала встроенная защита двигателя. Проверить подключение цепей управления и состояние реле аварии (если оно предусмотрено). Если после проверки вентилятор не включается, свяжитесь с вашим поставщиком. В случае возврата вентилятора – очистить рабочее колесо; двигатель и соединительные провода не должны иметь повреждений; обязательно наличие письменного описания неисправности – заявления.

Таблицы, чертежи и графики — из каталога производителя (arktika.ru); проверьте актуальную версию перед заказом.

Важно знать

Виброизолирующие вставки на входе и выходе обязательны: без них шум передаётся по воздуховоду.

Не закрывайте корпус посторонними материалами — двигатель охлаждается воздухом внутри корпуса.

Минеральная вата обшита стеклотканью; при чистке не повреждайте её острым инструментом.

Подберём и рассчитаем. Пришлите расход воздуха, давление и условия работы — инженеры ВЕНТАР-С проверят рабочую точку, подготовят спецификацию и подскажут аналог, если нужного исполнения нет в наличии.
