Вентиляторы в изолированном корпусе Ostberg IRE 50x30 / 400
Вентиляторы в изолированном корпусе Ostberg IRE 50x30 / 400 (Östberg, Швеция): 3 исполнения, AC-двигатель, 230 В, мощность 470–1000 Вт. Характеристики производителя, чертежи и графики — в карточке. Подбор и расчёт бесплатно.
Вентилятор. Создаёт расход и напор воздуха в системе; подбирается по производительности и давлению.
Подбор по параметрам, техническая документация и расчёт под задачу — по запросу.
⚙️ Подбор и заказ
Описание

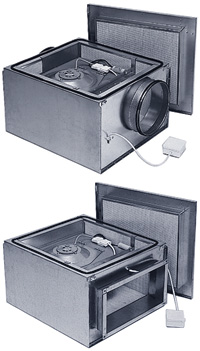

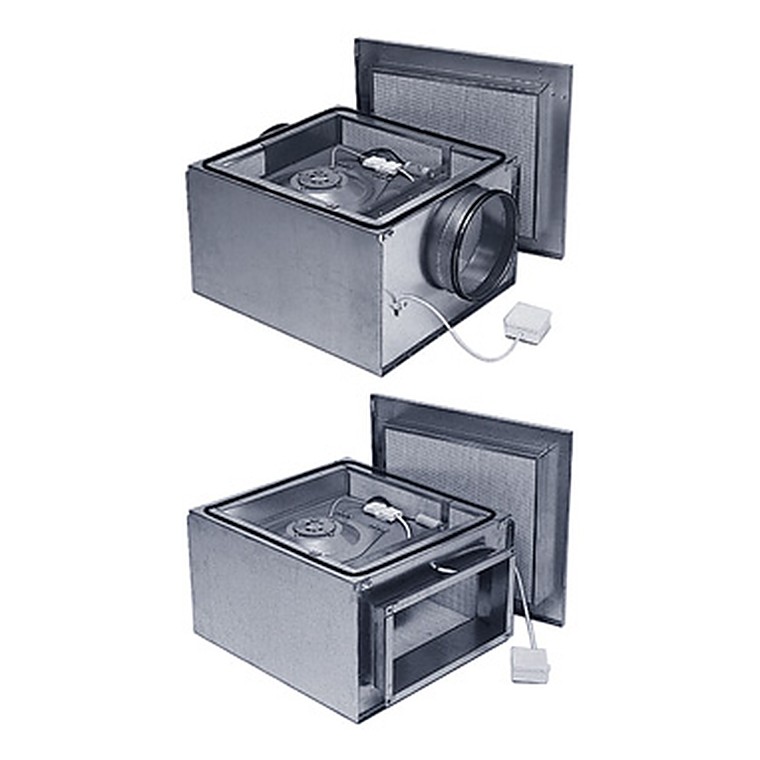

Все канальные вентиляторы IRE оснащены асинхронным двигателем с внешним ротором и уплотнёнными подшипниками, что увеличивает срок их службы. Корпус изготавливается из оцинкованной стали. Двигатель и рабочее колесо вентиляторов расположены на откидывающейся пластине, что делает доступ к ним лёгким, быстрым и удобным. Вентиляторы имеют внутренний 50 мм слой изоляции из минеральной ваты, покрытой грубой шерстяной тканью, что обеспечивает низкие шумовые характеристики. Регулирование скорости всех вентиляторов осуществляется в диапазоне от 0 до 100% изменением подаваемого напряжения. Это достигается с помощью использования бесшагового тиристора или пятиступенчатого трансформатора. К одному тиристору или трансформатору можно подключить несколько вентиляторов при условии, что общий рабочий ток вентиляторов не превышает номинальный ток тиристора или трансформатора. Исполнения: IRE 50x30 C1, IRE 50x30 D1, IRE 50x30 F1; мощность 470–1000 Вт, ток 2,1–4,7 А, частота вращения 810–1850 об/мин, масса 31–50 кг.
Конструкция и работа
Вентилятор помещён в корпус с двойными стенками и слоем звукопоглощающей минеральной ваты. Оболочка гасит шум, излучаемый корпусом и двигателем, поэтому агрегат можно ставить рядом с обслуживаемым помещением без отдельной шумоизолированной камеры.
Что это даёт
Где применяется
Офисы и переговорные, гостиницы, медицинские и учебные учреждения, рестораны, жилые дома — везде, где вентилятор стоит рядом с помещением и нормируется уровень шума.
Как подобрать
Выберите типоразмер по расходу и давлению, затем сверьте уровень звукового давления на расстоянии 3 м с нормой для помещения. Если запас по шуму мал, добавьте шумоглушитель на нагнетании.
Технические характеристики
| Тип вентилятора | IRE | 50x30 C1 | 50x30 D1 | 50x30 F1 |
|---|---|---|---|---|
| 355 C1 | - | 400 F1 | ||
| Напряжение | В/Гц | 230/50 | 230/50 | 230/50 |
| Ток | А | 2,3 | 2,1 | 4,7 |
| Ном. мощность | Вт | 540 | 470 | 1000 |
| Частота вращения | об/мин | 1850 | 810 | 1200 |
| Вес | кг | 31 | 50 | 50 |
| Схема эл. подкл. | № | 21 | 5 | 5 |

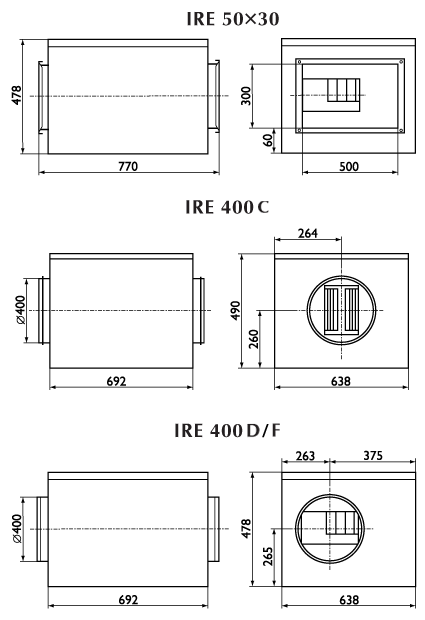

Чертёж и присоединительные размеры
Шумовые характеристики
| Модель | LpA дБ(A) | LwA tot | LwA | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Прямоугольный | Круглый | 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | |||
| IRE 50x30 C1 | IRE 355 C1 | К входу | 60 | 67 | 54 | 61 | 61 | 57 | 55 | 58 | 54 | 48 |
| К выходу | 69 | 76 | 59 | 64 | 63 | 65 | 69 | 73 | 68 | 60 | ||
| К окружению | 39 | 46 | 32 | 37 | 38 | 42 | 39 | 34 | 33 | 27 | ||
| IRE 50x30 D1 | - | К входу | 55 | 62 | 54 | 57 | 56 | 53 | 52 | 50 | 47 | 37 |
| К выходу | 64 | 71 | 62 | 65 | 63 | 65 | 65 | 60 | 60 | 49 | ||
| К окружению | 39 | 46 | 42 | 36 | 40 | 40 | 39 | 35 | 36 | 37 | ||
| IRE 50x30 F1 | IRE 400 F1 | К входу | 61 | 68 | 58 | 63 | 65 | 58 | 57 | 56 | 53 | 45 |
| К выходу | 71 | 78 | 67 | 67 | 69 | 71 | 74 | 69 | 68 | 60 | ||
| К окружению | 46 | 53 | 46 | 46 | 49 | 45 | 45 | 43 | 43 | 41 | ||
| LwAtot — общий уровень шума (дБ); | ||||||||||||
| LwA — уровень шума в октавном диапазоне (дБ); | ||||||||||||
| LpA — уровень звукового давления (дБ) от вентилятора, работающего при максимальной нагрузке в помещении с нормальным звукопоглощением и эквивалентной зоной поглощения 20 м2 на расстоянии 3,0 м. | ||||||||||||
| Положение на трансформаторе/кривой | 5 | 4 | 3 | 2 | 1 |
|---|---|---|---|---|---|
| 1 фаза, В | 230 | 170 | 140 | 110 | 80 |
Монтаж и схемы подключения
Все вентиляторы поставляются полностью в собранном виде, готовые к подключению.
Электрическое подключение и монтаж должны выполняться только квалифицированным персоналом в соответствии с инструкцией по монтажу.
Электрические параметры должны соответствовать спецификации на табличке вентилятора.
Вся электропроводка и соединения должны быть выполнены в соответствии c правилами техники безопасности.
Электрическое подключение должно выполняться в соответствии со схемой подключения, приведённой на клеммной коробке, согласно маркировке клемм.
Вентиляторы должны быть заземлены.
Вентиляторы с внешними выводами термоконтактов всегда должны подключаться к устройству защиты двигателя.
Вентилятор должен быть установлен в соответствии с направлением потока воздуха (см. стрелку на вентиляторе).
Вентиляторы должны быть смонтированы таким образом, чтобы имелся доступ для безопасного обслуживания.
Вентиляторы не должны эксплуатироваться во взрывоопасных помещениях, недопустимо соединение с дымоходами.
Вентиляторы не допускается использовать для перемещения взрывчатых газов, пыли, сажи, муки и т.п.
Вентиляторы предназначены для непрерывной работы. Не рекомендуется производить частое включение и выключение вентиляторов.
Единственное требуемое обслуживание – очистка. Рекомендуется производить осмотр и очистку вентилятора каждые шесть месяцев непрерывной эксплуатации для предотвращения дисбаланса или преждевременного выхода из строя.
Перед обслуживанием убедитесь, что Прекращена подача напряжения.
Таблицы, чертежи и графики — из каталога производителя (arktika.ru); проверьте актуальную версию перед заказом.
Важно знать
Виброизолирующие вставки на входе и выходе обязательны: без них шум передаётся по воздуховоду.
Не закрывайте корпус посторонними материалами — двигатель охлаждается воздухом внутри корпуса.
Минеральная вата обшита стеклотканью; при чистке не повреждайте её острым инструментом.
Подберём и рассчитаем. Пришлите расход воздуха, давление и условия работы — инженеры ВЕНТАР-С проверят рабочую точку, подготовят спецификацию и подскажут аналог, если нужного исполнения нет в наличии.
