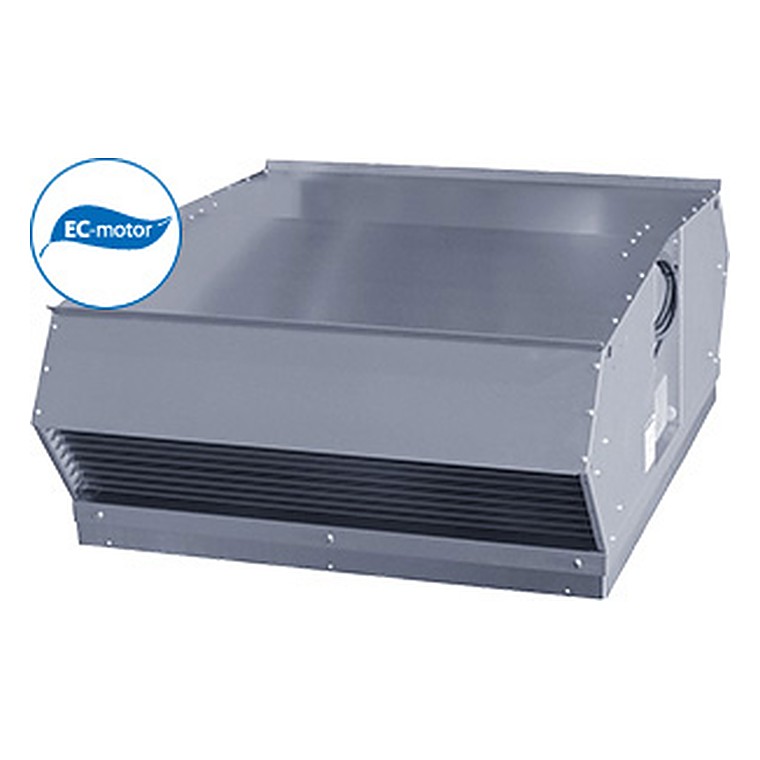

Крышные вентиляторы TKH EC

✓ Всегда в наличии / под заказ Доставка по всей России

Каталог Östberg 2018: крышные вентиляторы TKH EC (PDF)Скачать ↓

Отгрузка со склада и под заказсрок подтвердит менеджерГарантия 12 месяцевофициальная, от производителяДокументыпаспорт, сертификаты

Вентилятор Ostberg (Арктика). 12 типоразмеров в серии, ø100–315 мм. Ec-двигатель. Характеристики производителя, чертежи и документация — в карточке. Подбор и расчёт бесплатно.

Вентилятор. Создаёт расход и напор воздуха в системе; подбирается по производительности и давлению.

Подбор по параметрам, техническая документация и расчёт под задачу — по запросу.

⚙️ Подбор и заказ

Типоразмер / размер (если требуется) Комментарий к позиции Прикрепить файлы — чертёж, спецификация, фото (можно несколько)

Количество, шт

Оплата и доставка Отсрочка платежа

Конфигурация попадёт в корзину — там можно добавить ещё позиции и отправить весь заказ одним письмом. Цену и срок изготовления подтвердит менеджер в течение 1 часа в рабочее время.

Подробно

Описание

Крышные вентиляторы TKH EC — канальные вентиляторы CK EC оснащены электронно-коммутируемым двигателем (EC-двигателем) с внешним ротором и рабочим колесом с загнутыми назад лопатками. Вентиляторы CK EC имеют типоразмеры от 100 до 315 мм и предназначены для соединения с воздуховодами круглого сечения. Степень защиты электродвигателя IP 44 или IP 54, клеммной коробки – IP 54.

ПроизводительOstberg (поставка «Арктика»)

Типоразмеров12

Напряжение230 / 400 В

Мощность161–3730 Вт

Ток1,28–5,7 А

Вес7,6–86,9 кг

Диаметр488 мм

Данные производителяобновлено 11.05.2016

Конструкция и работа

Вентилятор устанавливается на кровле на монтажный стакан и выбрасывает воздух вертикально вверх или в сторону от здания. Корпус из оцинкованной стали или алюминия закрывает двигатель от осадков, а рабочее колесо вынесено в поток так, чтобы двигатель не нагревался удаляемым воздухом.

Установка. Вентиляторы могут быть установлены в любом положении.
Регулирование скорости. Регулирование скорости вентиляторов осуществляется в диапазоне от 0 до 100% с помощью встроенного потенциометра или внешним сигналом 0–10 В. Потенциометр установлен в клеммной коробке и при необходимости управления внешним регулятором встроенный потенциометр необходимо отключить.
Защита двигателя. Все двигатели оснащены встроенной защитой от перегрузки.
Аксессуары. Регуляторы скорости, модули управления, канальные нагреватели и охладители, шумоглушители, воздушные и обратные клапаны, воздушные фильтры, воздухораспределительные и регулирующие устройства и т.д.
Обслуживание. Единственное требуемое обслуживание – очистка. Рекомендуется производить осмотр и очистку вентилятора каждые шесть месяцев непрерывной эксплуатации для предотвращения дисбаланса или преждевременного выхода из строя. Перед обслуживанием убедитесь, что При очистке вентилятора

Что это даёт

Не занимает место в зданииВсё оборудование вынесено на кровлю — в техпомещении освобождается площадь.

Выброс вверхЗагрязнённый воздух отводится выше зоны воздухозабора и не возвращается в помещение.

Защита от осадковКорпус и защитная сетка не пропускают дождь, снег и птиц внутрь воздуховода.

Доступ для обслуживанияОткидная или съёмная крышка открывает доступ к колесу и двигателю прямо на кровле.

Работа при отрицательных температурахДвигатель рассчитан на круглогодичную эксплуатацию на открытом воздухе.

Где применяется

Вытяжка из административных и общественных зданий, торговых центров, складов и производств, дымоудаление и вытяжка от кухонь предприятий питания, вентиляция подземных автостоянок.

Как подобрать

Подберите типоразмер по расходу и полному давлению с учётом местных сопротивлений шахты, затем выберите монтажный стакан под размер вентилятора и утеплитель по климатической зоне. Для реверсивных и дымоудаляющих схем проверьте допустимую температуру.

Технические характеристики

TKH 400 EC

Модель	Напря-	Ном.	Ток,	Част.	Макс.	Степень	Размеры, мм				Вес,	Схема
	жение	мощн.	А	вращ.,	t, °С	защиты эл.	Размеры, мм				кг	эл.
	В/Гц	Вт		об/мин		двигателя	 A	B	C	ØD		подкл.
TKH 400 D EC	230/50	161	1,28	2860	60	IP 44	415	153	31	488	7,6	31

TKH 560 EC

Модель	Напря-	Ном.	Ток,	Част.	Макс.	Степень	Размеры, мм					Вес,	Схема
	жение	мощн.	А	вращ.,	t, °С	защиты эл.	Размеры, мм					кг	эл.
	В/Гц	Вт		об/мин		двигателя	 A	B	C	D	E		подкл.
TKH 560 B1 EC	230/50	323	1,41	1650	60	IP 54	564	729	50	286	564	23,5	32
TKH 560 C1 EC	230/50	855	3,75	2210	60	IP 54	564	729	50	286	564	25,8	33
TKH 560 E3 EC	400/50	1250	1,94	2490	60	IP 54	564	729	50	286	564	25,8	34

TKH 660 EC

Модель	Напря-	Ном.	Ток,	Част.	Макс.	Степень	Размеры, мм					Вес,	Схема
	жение	мощн.	А	вращ.,	t, °С	защиты эл.	Размеры, мм					кг	эл.
	В/Гц	Вт		об/мин		двигателя	 A	B	C	D	E		подкл.
TKH 660 B1 EC	230/50	747	3,41	1410	60	IP 54	663	864	50	341	663	35,5	33
TKH 660 B3 EC	400/50	1520	2,34	1800	60	IP 54	663	864	50	341	663	35,7	34
TKH 660 E3 EC	400/50	2520	3,88	2450	60	IP 54	663	864	50	341	663	37,0	34

TKH 760 EC

Модель	Напря-	Ном.	Ток,	Част.	Макс.	Степень	Размеры, мм					Вес,	Схема
	жение	мощн.	А	вращ.,	t, °С	защиты эл.	Размеры, мм					кг	эл.
	В/Гц	Вт		об/мин		двигателя	 A	B	C	D	E		подкл.
TKH 760 A3 EC	400/50	1240	1,95	1400	60	IP 54	763	1023	50	437	763	50,9	34
TKH 760 B3 EC	400/50	1650	2,56	1230	60	IP 54	763	1023	50	437	763	53,5	34
TKH 760 E3 EC	400/50	2530	3,88	1800	60	IP 54	763	1023	50	437	763	62,0	34
TKH 760 F3 EC	400/50	3550	5,40	1630	60	IP 54	763	1023	50	437	763	67,2	34

TKH 960 EC

Модель	Напря-	Ном.	Ток,	Част.	Макс.	Степень	Размеры, мм					Вес,	Схема
	жение	мощн.	А	вращ.,	t, °С	защиты эл.	Размеры, мм					кг	эл.
	В/Гц	Вт		об/мин		двигателя	 A	B	C	D	E		подкл.
TKH 960 C3 EC	400/50	3730	5,7	1350	60	IP 54	963	1248	50	484	963	86,9	34

Чертёж и присоединительные размеры

Аэродинамические характеристики

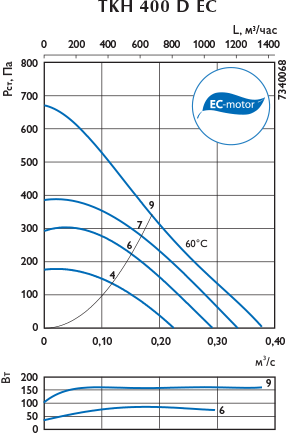

Аэродинамическая характеристика — TKH 400 DEC

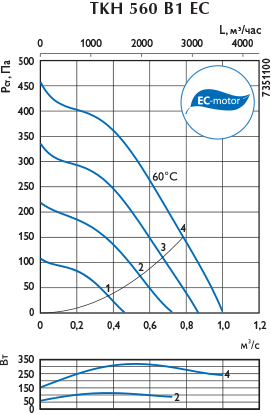

Аэродинамическая характеристика — TKH 560 B 1 EC

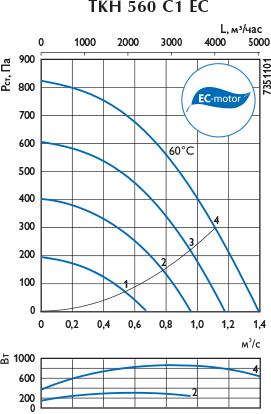

Аэродинамическая характеристика — TKH 560 C 1 EC

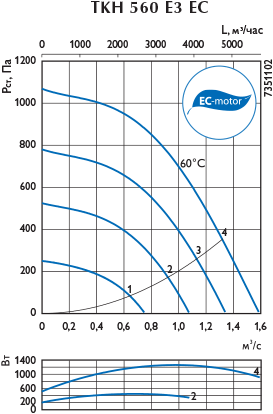

Аэродинамическая характеристика — TKH 560 E 3 EC

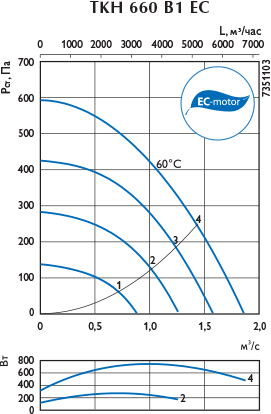

Аэродинамическая характеристика — TKH 660 B 1 EC

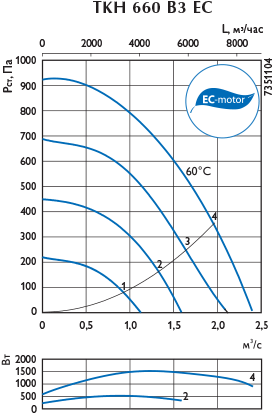

Аэродинамическая характеристика — TKH 660 B 3 EC

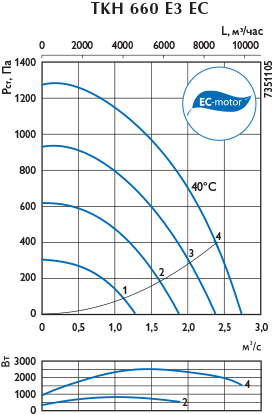

Аэродинамическая характеристика — TKH 660 E 3 EC

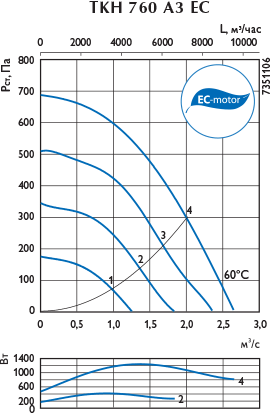

Аэродинамическая характеристика — TKH 760 A 3 EC

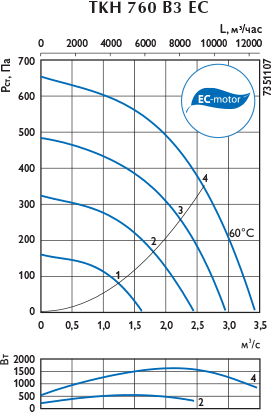

Аэродинамическая характеристика — TKH 760 B 3 EC

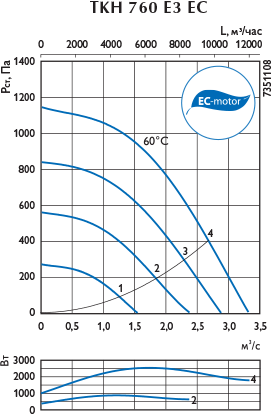

Аэродинамическая характеристика — TKH 760 E 3 EC

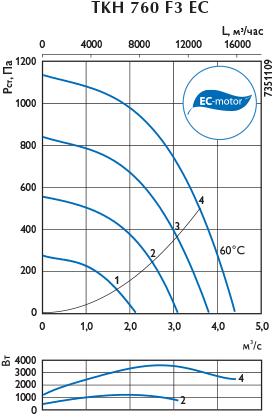

Аэродинамическая характеристика — TKH 760 F 3 EC

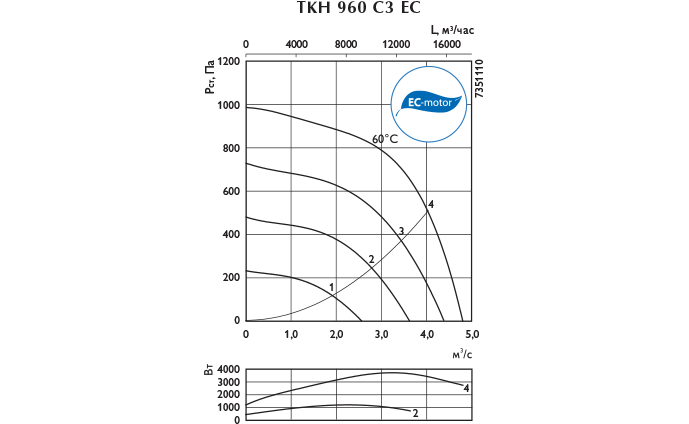

Аэродинамическая характеристика — TKH 960 C 3 EC

Шумовые характеристики

TKH 400 EC

Модель		LpA	LwA	LwA
Модель		дБ(A)	tot	63	125	250	500	1000	2000	4000	8000
TKH 400 D EC	К входу	51	79	66	76	72	71	68	64	64	54
TKH 400 D EC	К окружению	48	76	52	58	64	70	69	71	67	55

LwA tot - общий уровень шума, дБ(А);
LwA - уровень шума в октавном диапазоне, дБ(А);
LpA – уровень звукового давления на расстоянии 10 м, дБ(А).

TKH 560 EC

Модель		LpA	LwA	LwA
Модель		дБ(A)	tot	63	125	250	500	1000	2000	4000	8000
TKH 560 B1 EC	К входу	49	77	63	72	70	72	66	63	62	54
TKH 560 B1 EC	К окружению	49	77	48	63	68	72	71	68	65	54
TKH 560 C1 EC	К входу	57	85	63	69	80	80	77	74	72	68
TKH 560 C1 EC	К окружению	58	86	52	63	77	79	81	80	75	69
TKH 560 E3 EC	К входу	60	88	67	72	81	83	81	79	76	71
TKH 560 E3 EC	К окружению	63	91	59	66	82	83	85	85	80	74

LwA tot - общий уровень шума, дБ(А);
LwA - уровень шума в октавном диапазоне, дБ(А);
LpA – уровень звукового давления на расстоянии 10 м, дБ(А).

TKH 660 EC

Модель		LpA	LwA	LwA
Модель		дБ(A)	tot	63	125	250	500	1000	2000	4000	8000
TKH 660 B1 EC	К входу	52	80	64	71	74	75	71	67	64	65
TKH 660 B1 EC	К окружению	50	78	47	64	71	73	73	70	66	63
TKH 660 B3 EC	К входу	59	87	68	75	82	82	79	76	72	72
TKH 660 B3 EC	К окружению	58	86	54	57	78	80	80	77	73	70
TKH 660 E3 EC	К входу	65	93	72	78	89	87	85	83	79	76
TKH 660 E3 EC	К окружению	64	92	61	70	85	86	86	84	80	76

LwA tot - общий уровень шума, дБ(А);
LwA - уровень шума в октавном диапазоне, дБ(А);
LpA – уровень звукового давления на расстоянии 10 м, дБ(А).

TKH 760 EC

Модель		LpA	LwA	LwA
Модель		дБ(A)	tot	63	125	250	500	1000	2000	4000	8000
TKH 760 A3 EC	К входу	53	81	62	72	75	75	71	72	69	74
TKH 760 A3 EC	К окружению	53	81	51	71	72	75	75	71	68	67
TKH 760 B3 EC	К входу	60	88	66	78	78	76	77	78	85	80
TKH 760 B3 EC	К окружению	53	81	63	74	73	74	74	73	69	65
TKH 760 E3 EC	К входу	62	90	69	77	85	83	80	80	78	81
TKH 760 E3 EC	К окружению	60	88	58	72	81	83	83	79	77	74
TKH 760 F3 EC	К входу	66	94	72	86	87	85	85	83	81	87
TKH 760 F3 EC	К окружению	63	91	69	80	83	84	84	82	79	78

LwA tot - общий уровень шума, дБ(А);
LwA - уровень шума в октавном диапазоне, дБ(А);
LpA – уровень звукового давления на расстоянии 10 м, дБ(А).

TKH 960 EC

Модель		LpA	LwA	LwA
Модель		дБ(A)	tot	63	125	250	500	1000	2000	4000	8000
TKH 960 C3 EC	К входу	62	90	72	81	84	84	83	79	76	71
TKH 960 C3 EC	К окружению	60	88	64	76	79	80	86	77	74	68

LwA tot - общий уровень шума, дБ(А);
LwA - уровень шума в октавном диапазоне, дБ(А);
LpA – уровень звукового давления на расстоянии 10 м, дБ(А).

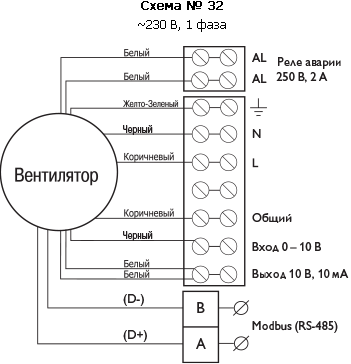

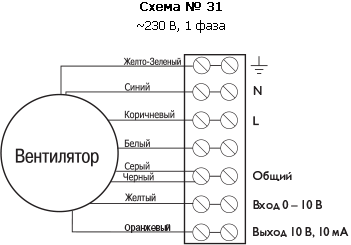

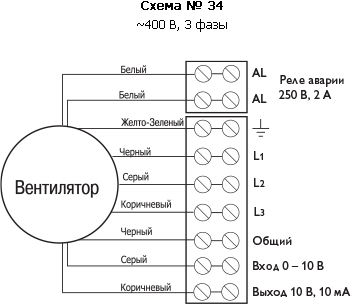

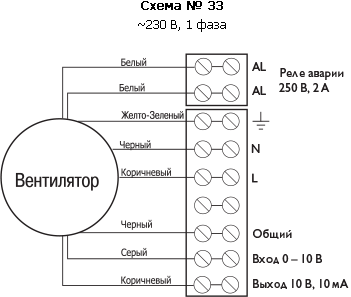

Монтаж и схемы подключения

Монтаж Все вентиляторы поставляются в полностью собранном виде, готовые к подключению. Электрическое подключение и монтаж должны выполняться только квалифицированным персоналом в соответствии с инструкцией по монтажу. Параметры электропитания должны соответствовать спецификации на табличке вентилятора. Вся электропроводка и соединения должны быть выполнены в соответствии c правилами техники безопасности. Электрическое подключение должно выполняться в соответствии со схемой подключения, приведённой на клеммной коробке, согласно маркировке клемм. Вентиляторы должны быть заземлены. При необходимости управления внешним регулятором встроенный потенциометр необходимо отключить. Вентилятор должен быть установлен в соответствии с направлением потока воздуха (см. стрелку на вентиляторе). Вентиляторы должны быть смонтированы таким образом, чтобы имелся доступ для безопасного обслуживания.

Условия работы Вентиляторы не должны эксплуатироваться во взрывоопасных помещениях, недопустимо соединение с дымоходами. Вентиляторы не допускается использовать для перемещения взрывчатых газов, пыли, сажи, муки и т.п. Вентиляторы предназначены для непрерывной работы. Не рекомендуется производить частое включение и выключение вентиляторов.

Единственное требуемое обслуживание – очистка. Рекомендуется производить осмотр и очистку вентилятора каждые шесть месяцев непрерывной эксплуатации для предотвращения дисбаланса или преждевременного выхода из строя.

Перед обслуживанием убедитесь, что Прекращена подача напряжения. Рабочее колесо вентилятора полностью остановилось. Двигатель и рабочее колесо полностью остыли.

При очистке вентилятора Не используйте агрессивные моющие средства, острые предметы и устройства, работающие под высоким давлением. Следите, чтобы не нарушилась балансировка рабочего колеса вентилятора и отсутствовали его перекосы. В случае ненормально высокого шума работы вентилятора проверьте рабочее колесо на перекос. Подшипники, в случае повреждения, подлежат замене.

B случае неисправности Проверить, поступает ли напряжение на вентилятор. Отключить напряжение и убедиться, что рабочее колесо не заблокировано и не сработала встроенная защита двигателя. Проверить подключение цепей управления. Если после проверки вентилятор не включается, свяжитесь с вашим поставщиком. В случае возврата вентилятора – очистить рабочее колесо; двигатель и соединительные провода не должны иметь повреждений; обязательно наличие письменного описания неисправности – заявления.

Таблицы, чертежи и графики — из каталога производителя (arktika.ru); проверьте актуальную версию перед заказом.

Важно знать

Крышный вентилятор ставится только на монтажный стакан — прямое крепление к кровельному пирогу приводит к протечкам и вибрации.

Электропитание подводится через ремонтный выключатель, установленный рядом с вентилятором.

Для вытяжки от кухонь предусматривайте жироулавливающие фильтры и лючок для очистки воздуховода.

Подберём и рассчитаем. Пришлите расход воздуха, давление и условия работы — инженеры ВЕНТАР-С проверят рабочую точку, подготовят спецификацию и подскажут аналог, если нужного исполнения нет в наличии.
