Крышные вентиляторы TKH

✓ Всегда в наличии / под заказ Доставка по всей России

Каталог Östberg 2018: крышные вентиляторы TKH (PDF)Скачать ↓

Отгрузка со склада и под заказсрок подтвердит менеджерГарантия 12 месяцевофициальная, от производителяДокументыпаспорт, сертификаты

Вентилятор Ostberg (Арктика). 13 типоразмеров в серии. Характеристики производителя, чертежи и документация — в карточке. Подбор и расчёт бесплатно.

Вентилятор. Создаёт расход и напор воздуха в системе; подбирается по производительности и давлению.

Подбор по параметрам, техническая документация и расчёт под задачу — по запросу.

⚙️ Подбор и заказ

Типоразмер / размер (если требуется) Комментарий к позиции Прикрепить файлы — чертёж, спецификация, фото (можно несколько)

Количество, шт

Оплата и доставка Отсрочка платежа

Конфигурация попадёт в корзину — там можно добавить ещё позиции и отправить весь заказ одним письмом. Цену и срок изготовления подтвердит менеджер в течение 1 часа в рабочее время.

Подробно

Описание

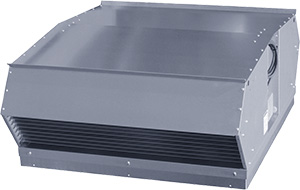

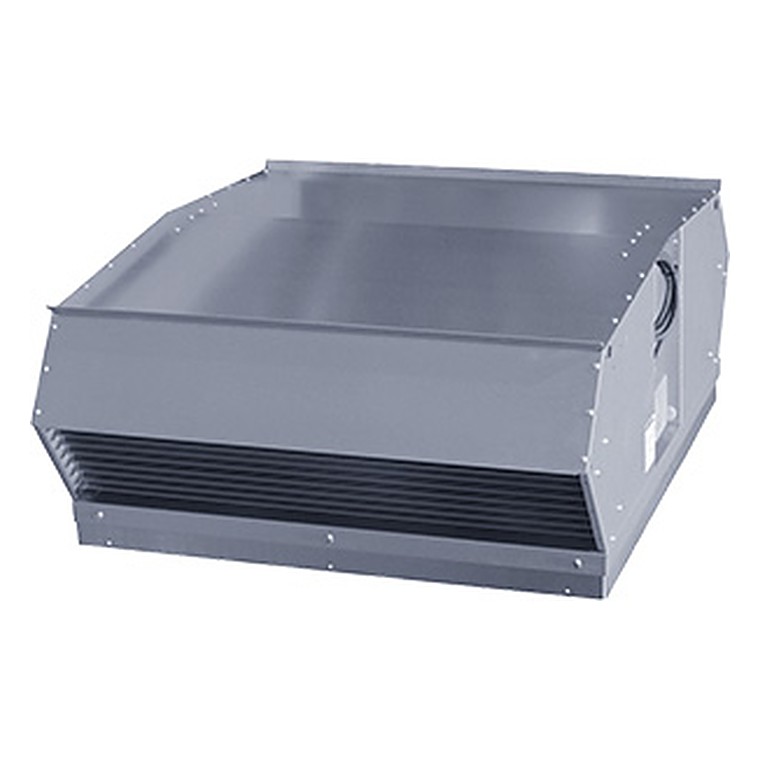

Крышные вытяжные вентиляторы TKH оснащены асинхронным двигателем с внешним ротором и рабочим колесом с загнутыми назад лопатками. Вентиляторы имеют откидывающуюся верхнюю часть, на которой расположен двигатель и рабочее колесо, что делает доступ к ним лёгким, быстрым и удобным. Корпус вентиляторов выполнен из оцинкованной стали. Вентиляторы TKH выпускаются с горизонтальным выбросом воздуха. Выходные отверстия вентиляторов TKH защищены решетками. Степень защиты электродвигателя IP 44 или IP 54 (см. таблицу "Технические характеристики"), клеммной коробки – IP 54.

ПроизводительOstberg (поставка «Арктика»)

Типоразмеров13

Напряжение230 / 400 В

Мощность128–1280 Вт

Ток0,56–3,18 А

Вес9–86,3 кг

Данные производителяобновлено 16.02.2016

Конструкция и работа

Вентилятор устанавливается на кровле на монтажный стакан и выбрасывает воздух вертикально вверх или в сторону от здания. Корпус из оцинкованной стали или алюминия закрывает двигатель от осадков, а рабочее колесо вынесено в поток так, чтобы двигатель не нагревался удаляемым воздухом.

Установка. Крышные вентиляторы должны устанавливаться только горизонтально.
Регулирование скорости. Регулирование скорости вентиляторов осуществляется в диапазоне от 0 до 100% с помощью электронного или 5-ступенчатого регулятора скорости. К одному регулятору скорости можно подключить несколько вентиляторов при условии, что общий рабочий ток вентиляторов не превышает номинальный ток регулятора скорости.
Защита двигателя. Все двигатели защищены термоконтактами. Однофазные вентиляторы имеют встроенный термоконтакт с автоматическим перезапуском. Трёхфазные вентиляторы имеют вынесенные термоконтакты (ТК), которые необходимо подключить к соответствующим клеммам регулятора скорости или модуля управления.
Аксессуары. Регуляторы скорости, модули управления, шумоглушители, воздушные и обратные клапаны, воздухораспределительные и регулирующие устройства и т.д.
Обслуживание. Единственное требуемое обслуживание – очистка. Рекомендуется производить осмотр и очистку вентилятора каждые шесть месяцев непрерывной эксплуатации для предотвращения дисбаланса или преждевременного выхода из строя. Перед обслуживанием убедитесь, что При очистке вентилятора

Что это даёт

Не занимает место в зданииВсё оборудование вынесено на кровлю — в техпомещении освобождается площадь.

Выброс вверхЗагрязнённый воздух отводится выше зоны воздухозабора и не возвращается в помещение.

Защита от осадковКорпус и защитная сетка не пропускают дождь, снег и птиц внутрь воздуховода.

Доступ для обслуживанияОткидная или съёмная крышка открывает доступ к колесу и двигателю прямо на кровле.

Работа при отрицательных температурахДвигатель рассчитан на круглогодичную эксплуатацию на открытом воздухе.

Где применяется

Вытяжка из административных и общественных зданий, торговых центров, складов и производств, дымоудаление и вытяжка от кухонь предприятий питания, вентиляция подземных автостоянок.

Как подобрать

Подберите типоразмер по расходу и полному давлению с учётом местных сопротивлений шахты, затем выберите монтажный стакан под размер вентилятора и утеплитель по климатической зоне. Для реверсивных и дымоудаляющих схем проверьте допустимую температуру.

Технические характеристики

TKH 400

Модель	Напря-	Ном.	Ток,	Част.	Макс.	Степень	Размеры, мм						Вес,	Схема
	жение	мощн.	А	вращ.,	t, °С	защиты эл.	Размеры, мм						кг	эл.
	В/Гц	Вт		об/мин		двигателя	A	B	C	D	E	F		подкл.
TKH 400 E	230/50	223	1,18	2780	60	IP 44	415	488	31	153	415	420	9,0	1

TKH 560

Модель	Напря-	Ном.	Ток,	Част.	Макс.	Степень	Размеры, мм						Вес,	Схема
	жение	мощн.	А	вращ.,	t, °С	защиты эл.	Размеры, мм						кг	эл.
	В/Гц	Вт		об/мин		двигателя	A	B	C	D	E	F		подкл.
TKH 560 A1	230/50	128	0,57	1280	75	IP 44	560	638	41	218	558	560	15,4	1
TKH 560 B3	400/50	332	0,59	1290	40	IP 44	560	711	50	279	550	560	24,0	4
TKH 560 С1	230/50	497	3,18	1380	60	IP 54	564	729	50	286	-	571	25,2	5
TKH 560 С3	400/50	435	0,83	1320	60	IP 54	564	729	50	286	-	571	23,7	4

TKH 660

Модель	Напря-	Ном.	Ток,	Част.	Макс.	Степень	Размеры, мм					Вес,	Схема
	жение	мощн.	А	вращ.,	t, °С	защиты эл.	Размеры, мм					кг	эл.
	В/Гц	Вт		об/мин		двигателя	□A	B	C	D	F		подкл.
TKH 660 A3	400/50	247	0,56	930	60	IP 54	663	864	50	341	668	34,3	4
TKH 660 B3	400/50	836	2,50	1430	40	IP 54	663	864	50	341	668	42,1	4

TKH 760

Модель	Напря-	Ном.	Ток,	Част.	Макс.	Степень	Размеры, мм						Вес,	Схема
	жение	мощн.	А	вращ.,	t, °С	защиты эл.	Размеры, мм						кг	эл.
	В/Гц	Вт		об/мин		двигателя	A	B	C	D	E	F		подкл.
TKH 760 A1	230/50	306	1,38	920	70	IP 44	760	960	50	312	750	760	48,0	5
TKH 760 B3	400/50	810	1,5	1350	70	IP 44	760	960	50	312	750	760	51,0	4
TKH 760 A3	400/50	399	0,85	920	60	IP 54	763	1023	50	437	-	769	50,8	4
TKH 760 B3 ErP	400/50	691	1,5	870	60	IP 54	763	1023	50	437	-	769	57,5	4
TKH 760 C3	400/50	1210	2,7	1360	60	IP 54	763	1023	50	437	-	769	59,7	4

TKH 960

Модель	Напря-	Ном.	Ток,	Част.	Макс.	Степень	Размеры, мм						Вес,	Схема
	жение	мощн.	А	вращ.,	t, °С	защиты эл.	Размеры, мм						кг	эл.
	В/Гц	Вт		об/мин		двигателя	A	B	C	D	E	F		подкл.
TKH 960 C3	400/50	1280	3,06	880	60	IP 54	963	1248	50	484	963	969	86,3	4

Чертёж и присоединительные размеры

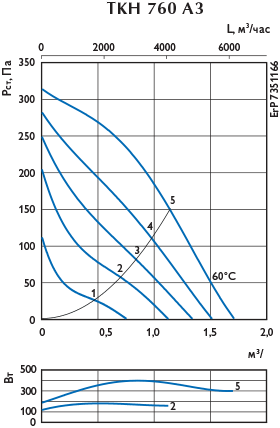

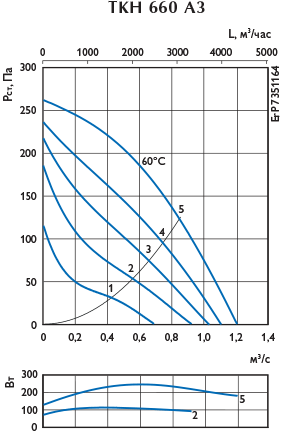

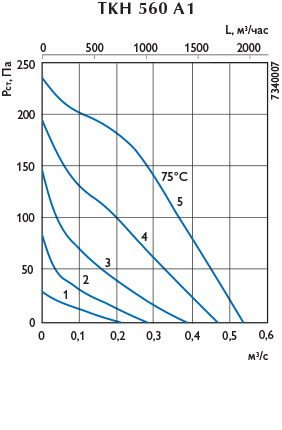

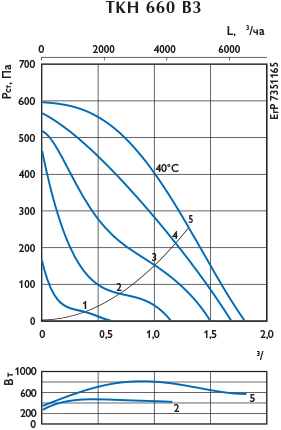

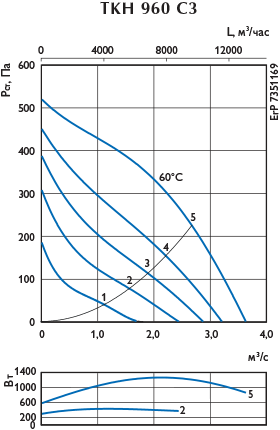

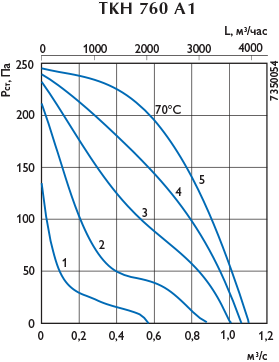

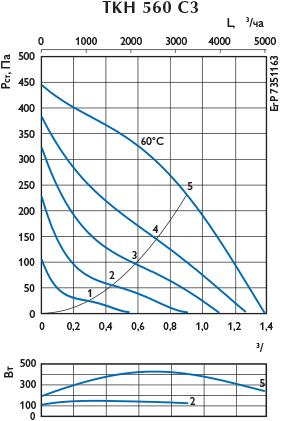

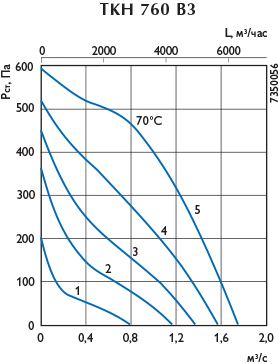

Аэродинамические характеристики

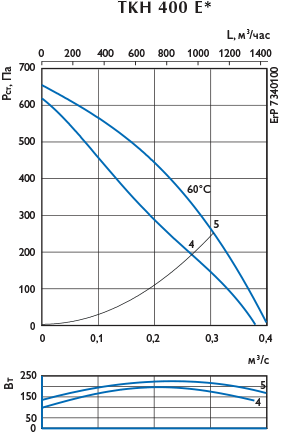

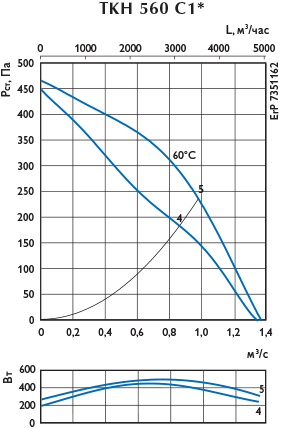

*Не допускается регулировка скорости вентилятора при напряжении ниже 165 В

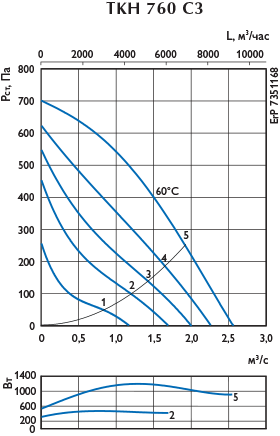

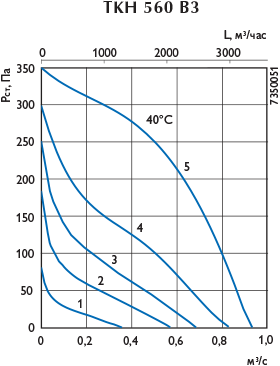

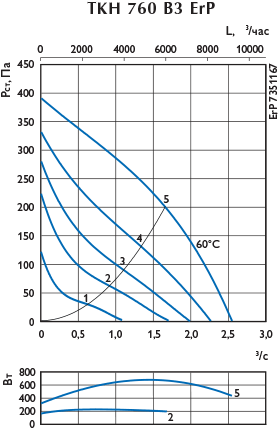

Аэродинамическая характеристика — B 3 ERP

Шумовые характеристики

TKH 400

Модель		LpA	LwA	LwA
Модель		дБ(A)	tot	63	125	250	500	1000	2000	4000	8000
TKH 400 E	К входу	52	80	62	66	72	74	73	69	70	67
TKH 400 E	К окружению	51	79	45	51	64	69	72	75	71	64

LwA tot - общий уровень шума, дБ(А);
LwA - уровень шума в октавном диапазоне, дБ(А);
LpA – уровень звукового давления на расстоянии 10 м, дБ(А).

TKH 560

Модель		LpA	LwA	LwA
Модель		дБ(A)	tot	63	125	250	500	1000	2000	4000	8000
TKH 560 A1	К входу	41	69	58	64	63	62	55	57	52	43
TKH 560 A1	К окружению	42	70	42	57	62	65	64	63	58	49
TKH 560 B3	К входу	52	80	65	73	74	72	71	70	67	60
TKH 560 B3	К окружению	49	77	40	55	64	68	72	73	66	58
TKH 560 С1	К входу	49	77	58	70	70	71	66	65	62	68
TKH 560 С1	К окружению	47	75	42	64	66	68	69	67	62	63
TKH 560 С3	К входу	47	75	58	68	69	69	64	62	59	68
TKH 560 С3	К окружению	45	73	40	59	65	67	66	64	60	64

LwA tot - общий уровень шума, дБ(А);
LwA - уровень шума в октавном диапазоне, дБ(А);
LpA – уровень звукового давления на расстоянии 10 м, дБ(А).

TKH 660

Модель		LpA	LwA	LwA
Модель		дБ(A)	tot	63	125	250	500	1000	2000	4000	8000
TKH 660 A3	К входу	41	69	57	65	63	62	57	55	56	43
TKH 660 A3	К окружению	38	66	43	51	58	60	60	58	55	42
TKH 660 B3	К входу	53	81	64	71	74	78	73	70	68	69
TKH 660 B3	К окружению	52	80	48	65	71	74	74	71	68	65

LwA tot - общий уровень шума, дБ(А);
LwA - уровень шума в октавном диапазоне, дБ(А);
LpA – уровень звукового давления на расстоянии 10 м, дБ(А).

TKH 760

Модель		LpA	LwA	LwA
Модель		дБ(A)	tot	63	125	250	500	1000	2000	4000	8000
TKH 760 A1	К входу	43	71	54	62	64	63	63	63	58	50
TKH 760 A1	К окружению	41	69	36	52	52	58	66	63	57	49
TKH 760 B3	К входу	54	82	62	71	76	74	73	75	71	64
TKH 760 B3	К окружению	52	80	45	62	66	70	77	75	70	60
TKH 760 A3	К входу	44	72	58	67	65	63	60	62	66	51
TKH 760 A3	К окружению	40	68	51	56	61	62	62	59	59	45
TKH 760 B3 ErP	К входу	50	78	68	73	70	68	67	66	67	61
TKH 760 B3 ErP	К окружению	43	71	67	62	63	65	65	63	62	52
TKH 760 C3	К входу	55	83	63	72	75	76	73	73	73	75
TKH 760 C3	К окружению	53	81	53	71	73	76	75	72	70	67

LwA tot - общий уровень шума, дБ(А);
LwA - уровень шума в октавном диапазоне, дБ(А);
LpA – уровень звукового давления на расстоянии 10 м, дБ(А).

TKH 960

Модель		LpA	LwA	LwA
Модель		дБ(A)	tot	63	125	250	500	1000	2000	4000	8000
TKH 960 C3	К входу	52	80	66	73	73	73	71	68	61	71
TKH 960 C3	К окружению	62	90	52	70	73	79	85	87	82	76

LwA tot - общий уровень шума, дБ(А);
LwA - уровень шума в октавном диапазоне, дБ(А);
LpA – уровень звукового давления на расстоянии 10 м, дБ(А).

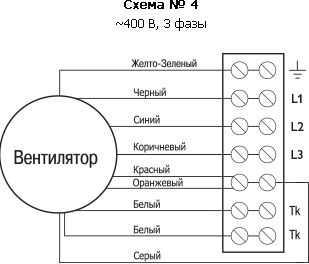

Монтаж и схемы подключения

Монтаж Все вентиляторы поставляются полностью в собранном виде, готовые к подключению. Электрическое подключение и монтаж должны выполняться только квалифицированным персоналом в соответствии с инструкцией по монтажу. Параметры электропитания должны соответствовать спецификации на табличке вентилятора. Вся электропроводка и соединения должны быть выполнены в соответствии c правилами техники безопасности. Электрическое подключение должно выполняться в соответствии со схемой подключения, приведённой на клеммной коробке, согласно маркировке клемм. Питающее напряжение на вентиляторы с вынесенными термоконтактами всегда должно подаваться через внешнее устройство, отключающее питание при размыкании термоконтактов. Вентиляторы должны быть заземлены. Вентиляторы должны быть смонтированы таким образом, чтобы имелся доступ для безопасного обслуживания.

Условия работы Вентиляторы не должны эксплуатироваться во взрывоопасных помещениях, недопустимо соединение с дымоходами. Вентиляторы не допускается использовать для перемещения взрывчатых газов, пыли, сажи, муки и т.п. Вентиляторы предназначены для непрерывной работы. Не рекомендуется производить частое включение и выключение вентиляторов.

Единственное требуемое обслуживание – очистка. Рекомендуется производить осмотр и очистку вентилятора каждые шесть месяцев непрерывной эксплуатации для предотвращения дисбаланса или преждевременного выхода из строя.

Перед обслуживанием убедитесь, что Прекращена подача напряжения. Рабочее колесо вентилятора полностью остановилось. Двигатель и рабочее колесо полностью остыли.

При очистке вентилятора Не используйте агрессивные моющие средства, острые предметы и устройства, работающие под высоким давлением. Следите, чтобы не нарушилась балансировка рабочего колеса вентилятора и отсутствовали его перекосы. В случае ненормально высокого шума работы вентилятора проверьте рабочее колесо на перекос. Подшипники, в случае повреждения, подлежат замене.

В случае неисправности Проверить, поступает ли напряжение на вентилятор. Отключить напряжение и убедиться, что рабочее колесо не заблокировано и не сработало устройство защиты двигателя (термоконтакт). Проверить подключение конденсатора. Если после проверки вентилятор не включается или перезапускается термоконтакт, свяжитесь с вашим поставщиком. В случае возврата вентилятора – очистить рабочее колесо, двигатель и соединительные провода не должны иметь повреждений; обязательно наличие письменного описания неисправности – заявления.

Таблицы, чертежи и графики — из каталога производителя (arktika.ru); проверьте актуальную версию перед заказом.

Важно знать

Крышный вентилятор ставится только на монтажный стакан — прямое крепление к кровельному пирогу приводит к протечкам и вибрации.

Электропитание подводится через ремонтный выключатель, установленный рядом с вентилятором.

Для вытяжки от кухонь предусматривайте жироулавливающие фильтры и лючок для очистки воздуховода.
