Описание

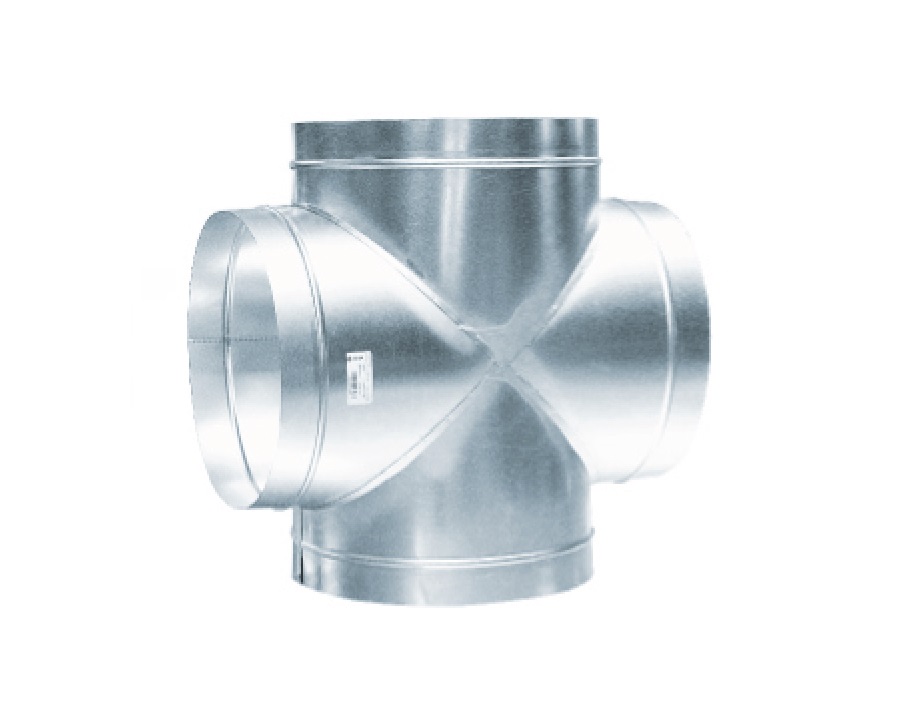

Крестовина применяется для соединения нескольких магистралей вентиляции или для создания ответвлений.
Примечание
Если B>(d1+d2)/2+120 мм, то имеет смысл рассмотреть возможность использования двух тройников.
Для
D 100-315 – A = 40 мм,
D 355-800 – A = 60 мм,
D 900 и выше – А = 100 мм
В стандартных крестовинах для
D 100-1000 – Н = Н1 = 30 мм,
D 1000 и выше – Н = Н1 = 60 мм
Для
D 100-355 – t = 0,55 мм,
D 400-800 – t = 0,7 мм,
D 900 и выше – t = 1,0 мм.
По специальному заказу возможно изготовление крестовин любого исполнения.
Типы исполнения
Важно!
Для типа 2 в примечании следует указывать угол смещения α.
