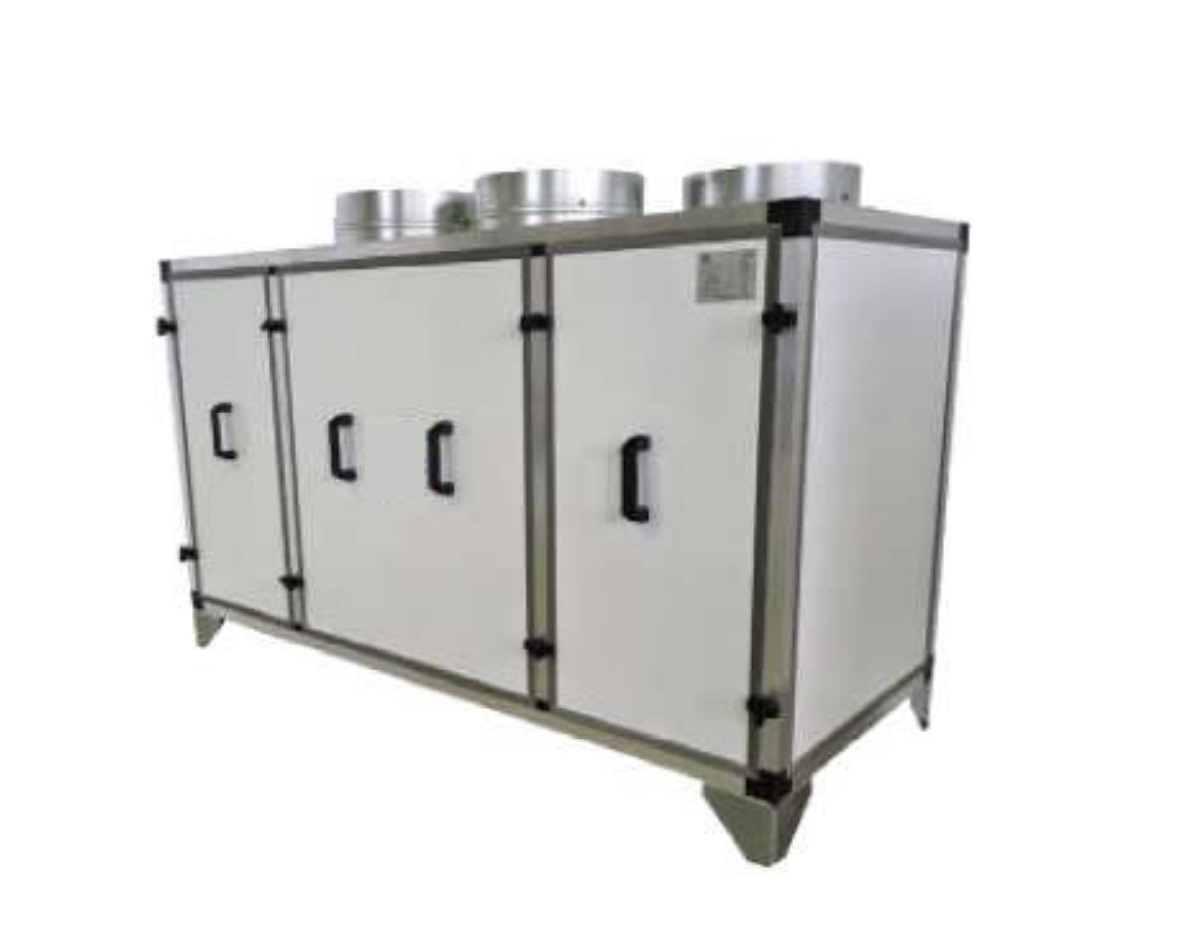

Компактная приточно-вытяжная установка AIRSVENT-MINI с пластинчатым рекуператором и водяным нагревателем до 1000м3/ч
Конструкция установки
Установка оснащена пластинчатым рекуператором с увеличенной площадью поверхности теплообмена, что позволяет добиться эффективности рекуперации до 86%. Корпус состоит из сэндвич-панелей с пенополиуретановым наполнением покрытых белым полимерным покрытием, алюминиевого каркаса с пластиковой фурнитурой производства фирмы APS Arosio (Италия). Для подсоединения к системе воздуховодов имеются входы и выходы Ø250 мм. Рекомендуется подсоединять установку гибкими шумоизолированными воздуховодами. Для достижения оптимальных акустических и аэродинамических характеристик необходимо предусматривать прямой участок воздуховода длиной не менее 1м после выхлопа установки.
Стандартные функции
Управление с помощью пульта дистанционного управления Z031 с ЖК-дисплеем, энергонезависимые часы реального времени и многофункциональный таймер, управление нагревателем осуществляет ПИ-регулятор с динамической системой подбора режима работы для обеспечения высочайшей точности поддержания температуры воздуха, контроль основных технологических параметров и выявление аварийных ситуаций. Управление вентиляционной установкой осуществляется по заданной программе, включающей в себя: автоматическое регулирование температуры приточного воздуха в соответствии с заданной уставкой; плавное управление водяным нагревателем с помощью узла терморегулирования SVMEX-1-60-3; контроль состояния датчика температуры; контроль двигателя вентилятора; контроль загрязнения фильтра; защита водяного нагревателя от заморозки; работу по таймеру; режим автоматического оттаивания рекуператора.
По умолчанию в схеме автоматики предусмотрено подключение электрического калорифера предварительного нагрева воздуха до 3кВт. Автоматического перехода между летним и зимним режимами работы не предусмотрено, переключение осуществляется с помощью пульта.
*Расход теплоносителя указан при условиях: теплоносителем является вода, с расчетной температурой 90/70.
Датчики
Канальный датчик температуры воздуха
Применяется для измерения температуры, к блокам управления подключаются датчики на базе термочувствительных элементов с характеристикой Pt1000. Применяется для контроля температуры в воздуховод. Крепится в воздуховоде на прямом участке при помощи прилагаемого крепежного приспособления.
Датчик температуры в помещении
Датчик температуры в помещении встроен в панель управления Z031. При монтаже панели следует выбирать место расположения с таким расчетом, чтобы исключить влияние источников тепла (например: радиаторов отопления, прямого солнечного света) и избегать установки в местах с низкой естественной конвекцией (ниши, углы и т.п.).
Дифференциальный датчик давления
Датчик дифференциального давления подключается к блокам управления для сигнализации засорения воздушного фильтра. Уставка 200Па, нормально-закрытый контакт.
Датчик температуры обратной воды
Применяется для контроля температуры воды на выходе из теплообменника, к блокам управления подключаются датчики на базе термочувствительных элементов с характеристикой NTC 10 kOm. Крепится на коллекторе обратной воды при помощи специального хомута.
Термостат защиты от замерзания
Термостат защиты от замерзания, предназначен для контроля температуры воздуха после водяного калорифера в системах вентиляции и кондиционирования воздуха.
Пример обозначения при заказе:
