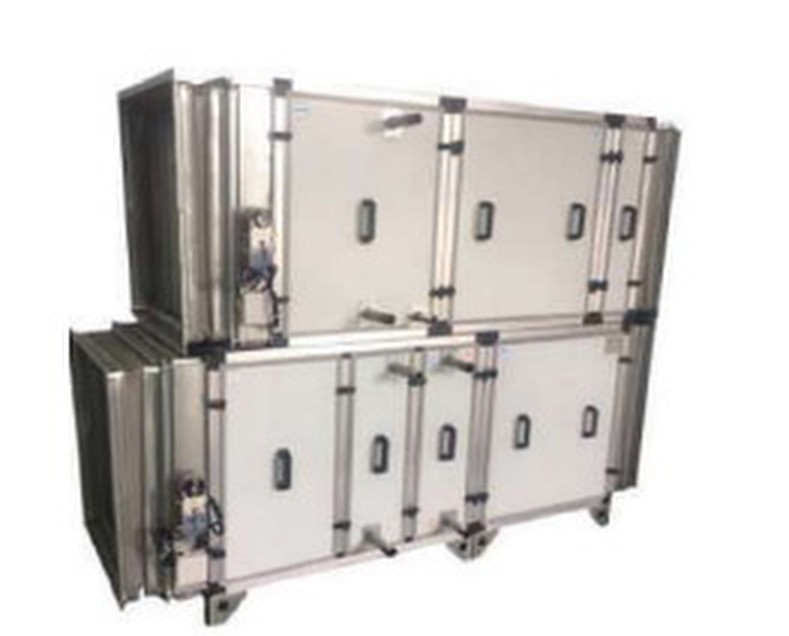

Каркасно-панельные установки AIRSVENT являются комплексным техническим решением для обеспечения комфортного микроклимата в помещениях различных типов: промышленных, жилых, складских, торговых, больничных и т.д. Установки AIRSVENT изготавливаются в разных исполнениях: приточном, вытяжном, приточно-вытяжном.
Исполнения установок:
AIRSVENT – общепромышленное исполнение (применение пластиковых уголков для крепления каркаса; использование тепло-, шумоизолированных панелей с белым полимерным покрытием);
AIRSVENT-NORD – северное исполнение, для эксплуатации в условиях крайнего севера (использование дополнительного нагревателя в качестве преднагрева, размещение утепленной воздушной заслонки внутри корпуса);
AIRSVENT-MINI – установки компактного исполнения, производительностью до 2000 куб.м/час, оснащенные энергоэффективными ЕС-двигателями.
AIRSVENT-M – медицинское (гигиеническое) исполнение, для обслуживания чистых помещений. Использование алюминиевых профилей без скрытых полостей, покрытие панелей, силовых элементов внутри установки применяется из коррозионностойкой стали, что исключает их окисление и образование ржавчины. Внешнее покрытие – высокоустойчивый к неблагоприятным воздействиям белый полимер для возможности обработки дезинфицирующим раствором.
Использование фильтров высокой степени очистки и HEPA-фильтров для подготовки воздуха к подаче в стерильные помещения, операционные и т.д. Применение секций бактерицидной обработки воздуха.
Наличие смотровых ревизионных окон с подключаемой подсветкой в вентиляторном блоке и в секции фильтрации, для проведения регулярного сервисного обслуживания установки;
Установки AIRSVENT обладают модульной конструкцией, за счет чего достигается простота их транспортировки и монтажа, все элементы рассчитаны для оптимизации логистики установок. Корпус установок состоит из специально разработанных тепло-, шумоизолированных панелей, которые производятся из прочной и устойчивой к коррозии оцинкованной стали, что значительно увеличивает срок службы. Качественная изоляция панелей из пенополиуретана и возможность уличного исполнения установок – гарантия надежной и безопасной эксплуатации оборудования независимо от их месторасположения.
Надежные системы производительностью от 100 куб.м/ч до 100 000 куб.м/ч оснащены такими функциями, как:
• вентиляция
• кондиционирование
• обогрев
• осушение
• увлажнение
• рекуперация тепла
Преимуществами установок AIRSVENT являются:
• простота транспортировки и монтажа за счет оптимизации размеров модулей;
• экономичность эксплуатации, обеспеченное применением энергоэффективных технологий;
• высокое качество подаваемого воздуха, благодаря широкому спектру классов фильтрации;
• высокий КПД работы за счет индивидуального расчета и подбора оборудования;
• возможность установки вне зависимости от типа помещений и условий.
Установки AIRSVENT, в зависимости от заказа, могут состоять из следующих модулей: вентилятор, клапан воздушный, фильтр, рекуператор, нагреватель, охладитель, увлажнитель, секция бактерицидной обработки воздуха, шумоглушитель и гибкая вставка.
Конфигурация установок AIRSVENT напрямую зависит от требований заказчика и особенностей помещения, которое необходимо обслуживать. Первоклассно укомплектованные, тщательно продуманные кар- касно-панельные установки снабжены системами автоматического управления SVA и узлами терморегулирования SVMEX, удобны и эффективны в использовании.
ВЕНТИЛЯТОР
При производстве установок AIRSVENT используются радиальные вентиляторы компании ZIEHL-ABEGG или Nicotra со свободно вращающимся колесом с 7 загнутыми назад лопатками, размером от 225 мм до 1120 мм. Рабочее колесо изготовлено из листовой стали с защитным покрытием, нанесенным методом порошкового напыления. Расход воздуха до 80 000 м³/ч свободного нагнетания, максимальное статическое давление может достигать 2500 Па.
Один из вариантов комплектации блока вентилятора – EC-вентилятор, то есть вентилятор, которой приводится в движение EC-двигателем. ЕС-двигатель – это бесколлекторный синхронный двигатель со встроенным электронным управлением, или, более кратко, электронно-коммутируемый (Electronically Commutated) двигатель.
КЛАПАН ВОЗДУШНЫЙ
Клапан воздушный предназначен для перекрывания воздушного канала на время отключения установки для исключения возможности обмерзания водяного нагревателя и попадания холодного воздуха в систему воздуховодов в холодном климате. Клапан состоит из корпуса и поворотных лопаток. Клапан изготавливается из алюминиевого профиля и имеет резиновое уплотнение между лопастями, что обеспечивает герметичность. Клапан может оснащаться ручным или электромеханическим приводом, работающим по принципу «открыто-закрыто». Возможно изготовление утепленного воздушного клапана с греющими тэнами по периметру клапана.
ФИЛЬТР
Секция фильтрации может состоять из одного или нескольких фильтров грубой или тонкой очистки. Фильтр состоит из вставленного в стальную рамку фильтрующего материала из синтетических волокон.
Фильтрующий элемент имеют толщину 15, 25 или 45 мм. В стандартном исполнении используется панельный фильтр с классом очистки EU4.
Фильтрующий элемент устанавливается в специальную рамку, которая фиксируется в направляющих корпуса. Такая конструкция позволяет при необходимости производить быструю замену фильтра
РЕКУПЕРАТОР РОТОРНЫЙ
Рекуператор роторный предназначен для утилизации тепловой энергии вытяжного воздуха и использования ее для обогрева или охлаждения приточного воздуха. Рекуператор роторный применяется при непосредственной компоновке приточной и вытяжной установок и допускает некоторое смешение приточного воздуха с удаляемым (не более 5%).Рекуператор роторный обладает самым высоким КПД из всех систем утилизации тепла в системах вентиляции (до 80%).
Конструктивно рекуператор роторный состоит из ротора, закрепленного в корпусе из оцинкованной стали, на горизонтально расположенном валу. Конструкция предусматривает вращение ротора относительно горизонтальной оси посредством электродвигателя с ременной передачей или при помощи редуктора.
РЕКУПЕРАТОР ПЛАСТИНЧАТЫЙ
Рекуператор пластинчатый предназначен для утилизации тепловой энергии вытяжного воздуха и использования ее для обогрева или охлаждения приточного воздуха. Принцип работы заключается в том, что приточный и вытяжной воздух движется в противоположном направлении в щелевых каналах, образованных завальцованными соседними алюминиевыми пластинами. Каналы для греющего и нагреваемого теплоносителя чередуются между собой. Этот тип рекуператора еще называется перекрестноточный. КПД рекуператоров пластинчатых составляет около 60%, при этом перепад давления на данном элементе, как правило, не превышает 200-250 Па.
Отличительной особенностью рекуператора пластинчатого является то, что при его использовании не происходит подмеса вытяжного и приточного воздуха, что позволяет использовать его в любых помещениях. Рекуператор пластинчатый практически не требует энергозатрат при эксплуатации и обладает высокой надежностью, благодаря отсутствию движущихся частей. Конструкция рекуператора пластинчатого позволяет использовать его в приточно-вытяжных установках как ярусного, так и смежного исполнения.
НАГРЕВАТЕЛЬ ВОДЯНОЙ
Нагреватель водяной предназначен для нагрева воздуха, подаваемого в обслуживаемое помещение. Блок водяного нагревателя представляет собой корпус, внутри которого размещается медно-алюминиевый теплообменник. Нагреватель имеет двух-, трех- и четырехрядное исполнение. Температура теплоносителя не должна превышать 150°С, давление – 1,5 МПа. В качестве теплоносителя используется горячая вода, перегретая вода или смесь воды с гликолем.
НАГРЕВАТЕЛЬ ЭЛЕКТРИЧЕСКИЙ
Нагреватель электрический предназначен для нагрева воздуха, подаваемого в обслуживаемое помещение. Секция воздухонагревателя электрического состоит из корпуса и электрических ТЭНов с оребрением. В установку воздухонагреватель устанавливается на направляющих, что позволяет выдвигать его при обслуживании. Со стороны обслуживания секция оборудована съемной панелью.
В воздухонагревателе используются высокоэффективные оребренные трубчатые электронагреватели, покрытые накатным оребрением. Воздухонагреватель электрический рассчитан на работу от трехфазной сети переменного тока. Контакты электрического нагревателя в стандартном исполнении выведены на клеммную колодку,
установленную на боковой стенке корпуса воздухонагревателя.
НАГРЕВАТЕЛЬ ГАЗОВЫЙ
Секция газового нагрева предназначена для максимально экономичного, нагрева воздуха в системах приточной вентиляции и воздушного отопления.
Использование газового нагрева обладает рядом преимуществ, основными из которых являются:
• широкий модельный ряд с мощностью нагрева от 95 до 920 кВт;
• высокий КПД – не менее 90%;
• быстрый прогрев помещения;
• возможность совмещения систем воздушного отопления и вентиляции;
• возможность отключения на ночь и в выходные для экономии расхода газа без риска разморозки системы отопления;
• возможность использования для локального нагрева, а также в технологических процессах;
• быстрый монтаж и мобильность;
• возможность изготовления для работы на природном и сжиженном газе, дизельном топливе, а также отработанном масле.
Секции газового нагрева относятся к рекуперативному типу, поэтому воздухонагреватели полностью безопасны при использовании на объектах с постоянным нахождением людей и животных. Газовые воздухонагреватели и горелки имеют все необходимые сертификаты для эксплуатации натерритории стран Таможенного союза.
Теплообменник изготовлен из жаростойких и кислотостойких нержавеющих сталей AISI430, AISI304, что обеспечивает срок службы секции воздухонагревателя 10 лет при соблюдении условий эксплуатации. Возможно изготовление газовых нагревателей как для внутреннего, так и для наружного размещения. Для создания необходимых условий для работы горелки, в наружном отсеке горелки расположен электронагреватель, автоматически поддерживающий заданную температуру воздуха. Секции нагрева комплектуются газовыми и жидкотопливными горелками ведущих мировых производителей.
ОХЛАДИТЕЛЬ ВОДЯНОЙ И ФРЕОНОВЫЙ
Охладитель предназначен для охлаждения подаваемого воздуха в обслуживаемое помещение. Секция охладителя представляет собой корпус, в котором размещаются охладитель, каплеуловитель и поддон.
В качестве охладителей используются высокоэффективные медно-алюминиевые теплообменники. Конструкция охладителя обеспечивает высокую теплоотдачу при низком аэродинамическом сопротивлении.
В зависимости от хладагента воздухоохладитель может быть водяным (хладагент – охлажденная вода или смесь воды и гликоля) или фреоновым (хладагент – фреон).
Присоединение подводящих и отводящих патрубков к сети выполняется:
• водяные охладители – резьбовым соединением;
• фреоновые охладители (испарители) – пайкой.
Для работы фреонового охладителя необходим компрессорно-конденсаторный блок. Для работы водяного охладителя используется чиллер.
УВЛАЖНИТЕЛЬ СОТОВЫЙ
Увлажнитель сотовый предназначен для испарительного (адиа-батического) увлажнения, охлаждения воздуха. Преимуществом сотового увлажнителя является низкое энергопотребление при высокой степени увлажнения. В качестве охладителей используются высокоэффективные медно-алюминиевые теплообменники. Конструкция охладителя обеспечивает высокую теплоотдачу при низком аэродинамическом сопротивлении.
Увлажнитель сотовый состоит из корпуса, в котором смонтированы кассета увлажнителя, коллекторы с форсунками, водораспределительный шланг, клапан регулирования расхода воды, водораспределительный коллектор, поддон, клапан слива из поддона, электронасос.
Увлажнитель подключается к источнику холодного водоснабжения с давлением 1-10 бар. Вода, стекая по поверхности кассеты увлажнителя, частично испаряется, а остальная стекает в поддон.
Основным достоинством увлажнителя сотового является высокая гигиеничность. Это достигается за счет увлажнения воздуха путем испарения, при котором в воздух попадают только молекулы воды.
Номинальная эффективность увлажнения: 65%, 85% и 95%.
СЕКЦИЯ БАКТЕРИЦИДНОЙ ОБРАБОТКИ ВОЗДУХА
Секция бактерицидной обработки воздуха предназначена для обеззараживания ультрафиолетовым излучением потоков воздуха в системах вентиляции и кондиционирования. Секция бактерицидная состоит из корпуса, изготовленного из оцинкованного стального листа и газоразрядных ламп, смонтированных внутри корпуса.
Наиболее частое применение данной секции находят при невозможности использования химических дезинфицирующих средств в присутствии людей, наличие в помещениях источников распространения инфекций. Производительность блоков бактерицидной обработки воздуха начинается от 500м³/ч. Рекомендованная скорость воздуха в блоке от 3,0-3,5 м/сек.
Применение УФ блоков для пищевых предприятий в зонах фасовки и упаковки продукции позволяет избежать попадания болезнетворных бактерий в готовую продукцию, и увеличивает сроки хранения готовых продуктов.
ШУМОГЛУШИТЕЛЬ
Шумоглушитель предназначен для снижения уровня аэродинамического и механического шума, создаваемого работающим вентилятором и распространяющегося по воздуховодам систем вентиляции и кондиционирования воздуха.
Шумоглушитель состоит из корпуса и установленных в нем шумоглушащих пластин. Шумопоглощающий материал покрыт слоем искусственного волокна, препятствующего переносу волокон потоком воздуха.
Блок шумоглушителя может устанавливаться как на входе в установку, так и на выходе. В последнем случае, перед шумоглушителем располагается промежуточная секция для распределения потока воздуха из выхлопного патрубка вентилятора, а также для размещения обтекателей шумоглушащих пластин. Такая конструкция обеспечивает эффективное поглощение шума.
ВСТАВКА ГИБКАЯ
Вставка гибкая предназначена для ограничения передачи вибрации от установки обработки воздуха к воздуховоду. Вставка гибкая применяется в вентиляционных установках, перемещающих неагрессивные воздушные смеси в интервале температур от -50°С до +80°C и влажностью до 95%. Вставка гибкая изготовлена из сверхпрочной ткани ПВХ исключающая утечки при длительном сроке эксплуатации. Монтаж вставки гибкой к системе вентиляции производится путем крепления фланцев к ответным фланцам
вентиляционной системы.
