Компактная приточная установка AIRSVENT-MINI-W

Компактная приточная установка AIRSVENT-MINI-W

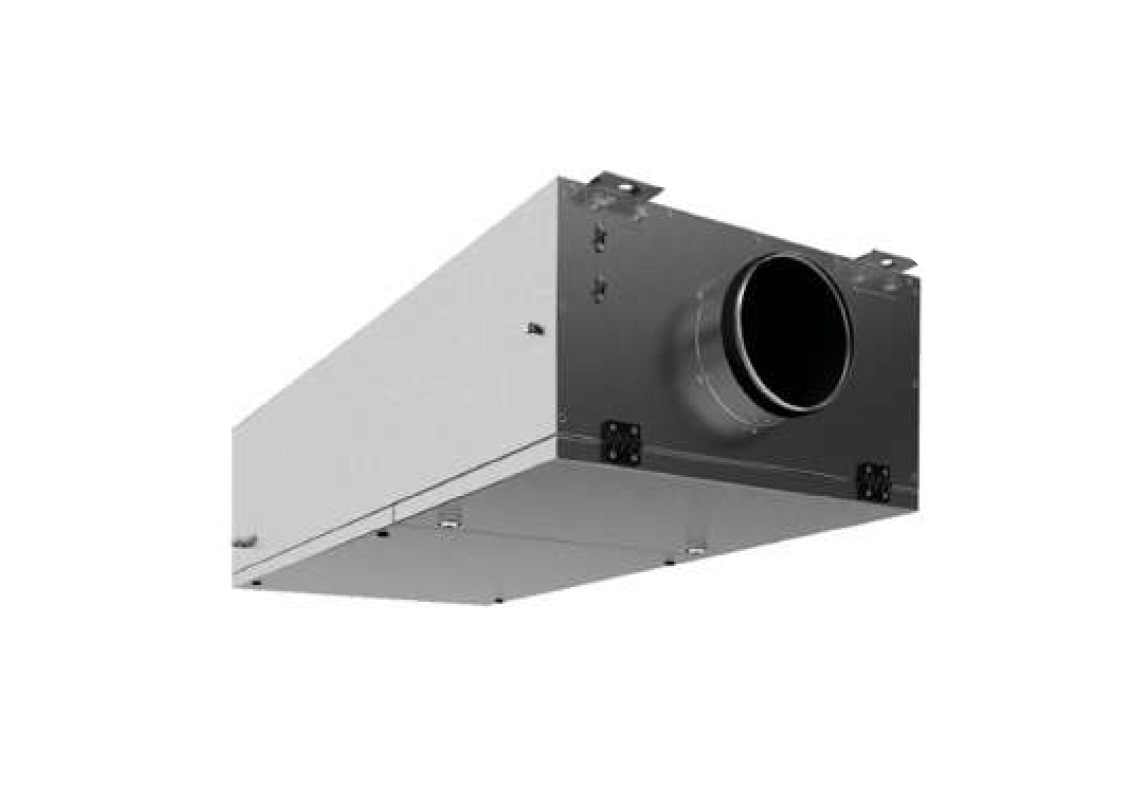

Конструкция установки

Установка работоспособна в любой пространственной ориентации. Для замены фильтра снимается панель обслуживания. Как правило, панель обслуживания должна располагаться снизу, а подвод теплоносителя слева, по ходу движения воздуха. Установка достаточно проста в монтаже: для крепления к строительным конструкциям в корпусе установки предусмотрены кронштейны. Для подсоединения к системе воздуховодов имеются вход и выход Ø 200. Рекомендуется подсоединять установку гибкими шумоизолированными воздуховодами. Для достижения оптимальных акустических и аэродинамических характеристик необходимо предусматривать прямой участок воздуховода длиной не менее 1м после выхлопа установки.

Стандартные функции

Управление с помощью пульта дистанционного управления с ЖК-дисплеем Z031, энергонезависимые часы реального времени и многофункциональный таймер, контроль основных технологических параметров и выявление аварийных ситуаций. Управление вентиляционной установкой осуществляется по заданной программе, включающей в себя: автоматическое регулирование температуры приточного воздуха в соответствии с заданной уставкой, плавное управление (ПИ-регулятор) расходом теплоносителя с помощью узла терморегулирования SVMEX с электроприводом 0-10В, контроль состояния датчиков температуры, контроль  двигателя вентилятора, контроль загрязнения фильтра, работу по таймеру, контроль основных технологических параметров и выявление аварийных ситуаций, многоступенчатая защита теплообменника от замерзания, «мягкий» предварительный прогрев, плавный переход на рабочий режим. При возникновении аварийных ситуаций блок управления автоматически выключит установку и просигнализирует о причине неисправности. Информацию об аварийных срабатываниях защит можно посмотреть на панели управления Z031. Автоматического перехода между летним и зимним режимами работы не предусмотрено. *В качестве водяного теплообменника применяется медно-алюминиевый пластинчатый теплообменник, в качестве теплоносителя используется горячая вода, перегретая вода или смесь воды с гликолем, максимальная температура теплоносителя - 150°С, максимальное давление 1,5МПа В конструкции теплообменника предусмотрены отверстия для спуска воздуха и слива воды. Для регулирования температуры приточного воздуха применяется узел терморегулирования

Датчики

Канальный датчик температуры воздуха

Применяется для измерения температуры, к блокам управления подключаются датчики на базе  термочувствительных элементов с характеристикой NTC 10 kOm. Применяется для контроля температуры в воздуховод. Крепится в воздуховоде на прямом участке при помощи прилагаемого крепежного приспособления.

Датчик температуры обратной воды

Применяется для контроля температуры воды на выходе из теплообменника, к блокам управления  подключаются датчики на базе термочувствительных элементов с характеристикой NTC 10 kOm. Крепится на коллекторе обратной воды при помощи специального хомута.

Датчик температуры в помещении

Датчик температуры в помещении встроен в панель управления Z031. При монтаже панели следует выбирать место расположения с таким расчетом, чтобы исключить влияние источников тепла (например: радиаторов отопления, прямого солнечного света) и избегать установки в местах с низкой естественной конвекцией (ниши, углы и т.п.).

Термостат защиты от замерзания по воздуху

Применяется для защиты от замерзания по воздуху. Трубка капиллярного термостата крепится непосредственно за водяным нагревателем равномерно по всему периметру поверхности теплосъема. Термостат именно нормально-закрытый контакт. Уставка +7°С.

Дифференциальный датчик давления

Датчик дифференциального давления подключается к блокам управления для сигнализации засорения воздушного фильтра. Уставка 200Па, нормально-закрытый контакт.

Пример обозначения при заказе:
