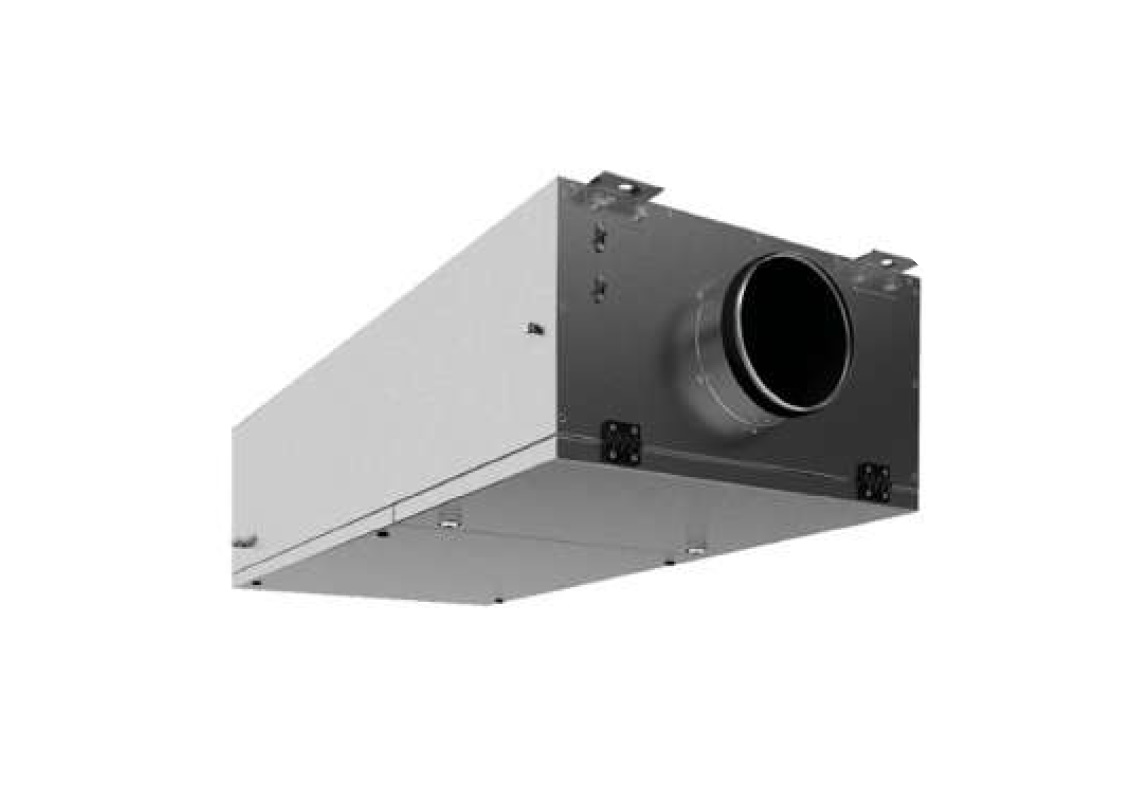

Компактная приточная установка AIRSVENT-MINI-E

Компактная приточная установка AIRSVENT-MINI-E

Конструкция установки

Установка работоспособна в любой пространственной ориентации. Для замены фильтра снимается панель обслуживания. Как правило, панель обслуживания должна располагаться снизу. Установка достаточно проста в монтаже: для крепления к строительным конструкциям в корпусе установки предусмотрены кронштейны. Для подсоединения к системе воздуховодов имеются вход и выход Ø 200. Рекомендуется подсоединять установку гибкими шумоизолированными воздуховодами. Для достижения оптимальных акустических и аэродинамических характеристик необходимо предусматривать прямой участок воздуховода длиной не менее 1м после выхлопа установки.

Стандартные функции

Управление с помощью пульта дистанционного управления с ЖК-дисплеем Z031, энергонезависимые часы реального времени и многофункциональный таймер, управление нагревателем осуществляет ПИ-регулятор с динамической системой подбора режима работы для обеспечения высочайшей точности поддержания температуры воздуха, контроль основных технологических параметров и выявление аварийных ситуаций. Управление вентиляционной установкой осуществляется по заданной программе, включающей в себя: автоматическое регулирование температуры приточного воздуха в соответствии с заданной уставкой; плавное управление (ШИМ) электрическим подогревателем с ограничением максимальной мощности, контроль состояния датчика температуры, контроль двигателя вентилятора, контроль загрязнения фильтра, работу по таймеру. Автоматического перехода между летним и зимним режимами работы не предусмотрено. * В данной таблице приведены расчетные характеристики для самостоятельного выбора. * Приточная установка AIRSVENT-MINI-E12-3ф имеет одну скорость с постоянным расходом воздуха. Электрический нагреватель может быть изготовлен в 5-и вариантах: 2кВт, 4кВт, 6кВт или 12 кВт. ТЭНы применяются W-образные, номинальная мощность одного ТЭНа - 2кВт. При подключении к однофазной сети (1 «фаза» и «ноль») более чем одного ТЭНа используется параллельная схема подключения. При трехфазном подключении схема соединения ТЭНов- «звезда». Номинальная мощность электронагревателя выбирается при заказе, в процессе работы установки мощность регулируется с помощью твердотельного реле для поддержания заданной температуры

Датчики

Канальный датчик температуры воздуха

Применяется для измерения температуры, к блокам управления подключаются датчики на базе  термочувствительных элементов с характеристикой NTC 10 kOm. Применяется для контроля температуры в воздуховод. Крепится в воздуховоде на прямом участке при помощи прилагаемого крепежного приспособления.

Датчик температуры в помещении

Датчик температуры в помещении встроен в панель управления Z031. При монтаже панели следует выбирать место расположения с таким расчетом, чтобы исключить влияние источников тепла (например: радиаторов отопления, прямого солнечного света) и избегать установки в местах с низкой естественной конвекцией (ниши, углы и т.п.).

Дифференциальный датчик давления

Датчик дифференциального давления подключается к блокам управления для сигнализации засорения воздушного фильтра. Уставка 200Па, нормально-закрытый контакт.

Пример обозначения при заказе:
