Клапан воздушный АВК

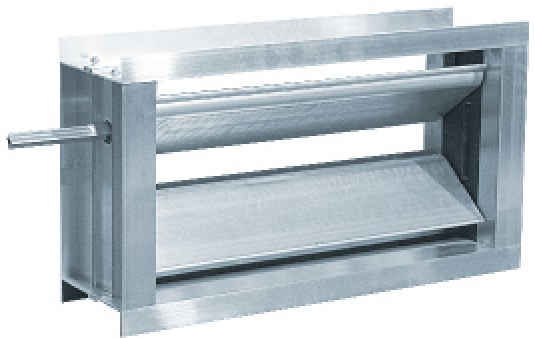

Клапан воздушный АВК — заслонка для регулирования расхода воздуха и невзрывоопасных газовых смесей в прямоугольном воздуховоде или для полного перекрытия канала. Рассчитан на системы с давлением до 1000 Па; поставляется с ручным управлением, с площадкой под привод или с установленным электромеханическим приводом.

Что это даёт

Где применяется

• Приточные и вытяжные системы на прямоугольных воздуховодах
• Балансировка расхода по ветвям и помещениям
• Отсечка участка на время обслуживания вентилятора или фильтра
• Обвязка приточных установок и камер с автоматикой
• Каналы с давлением до 1000 Па и невзрывоопасной средой

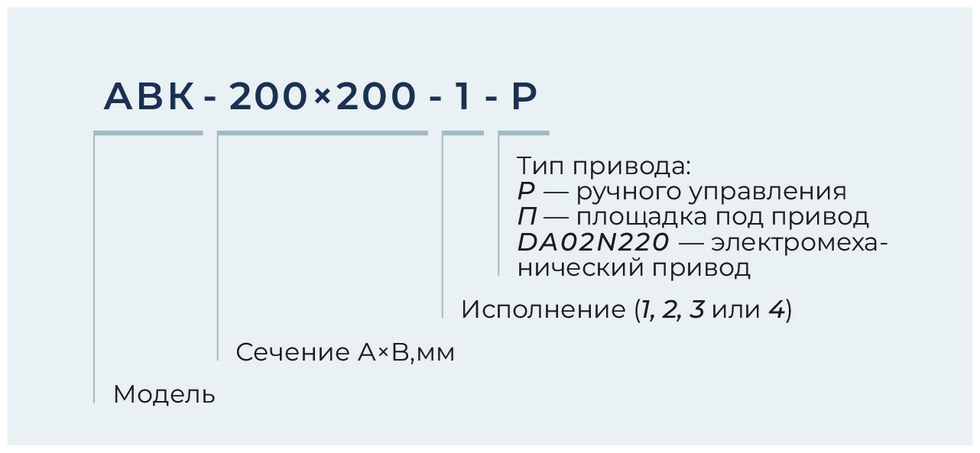

Условное обозначение

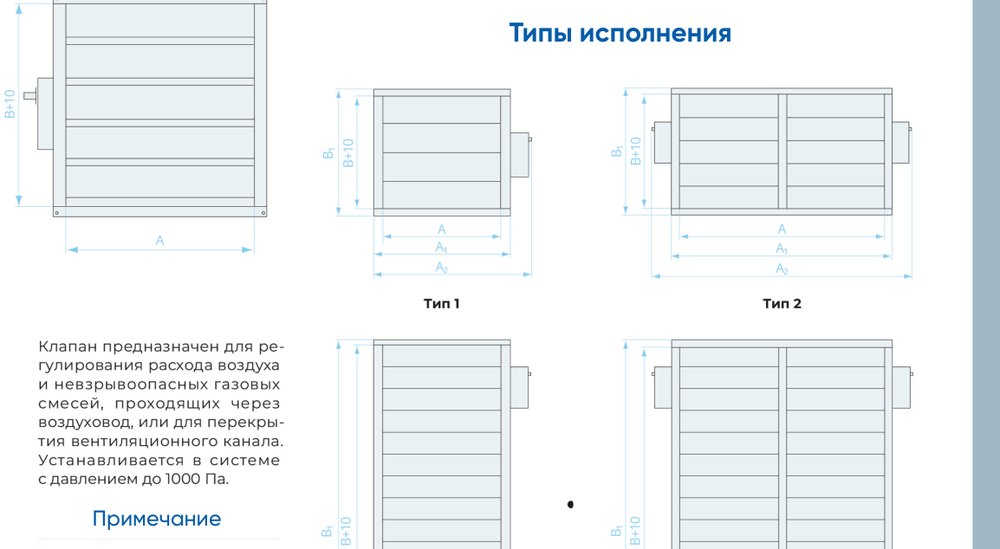

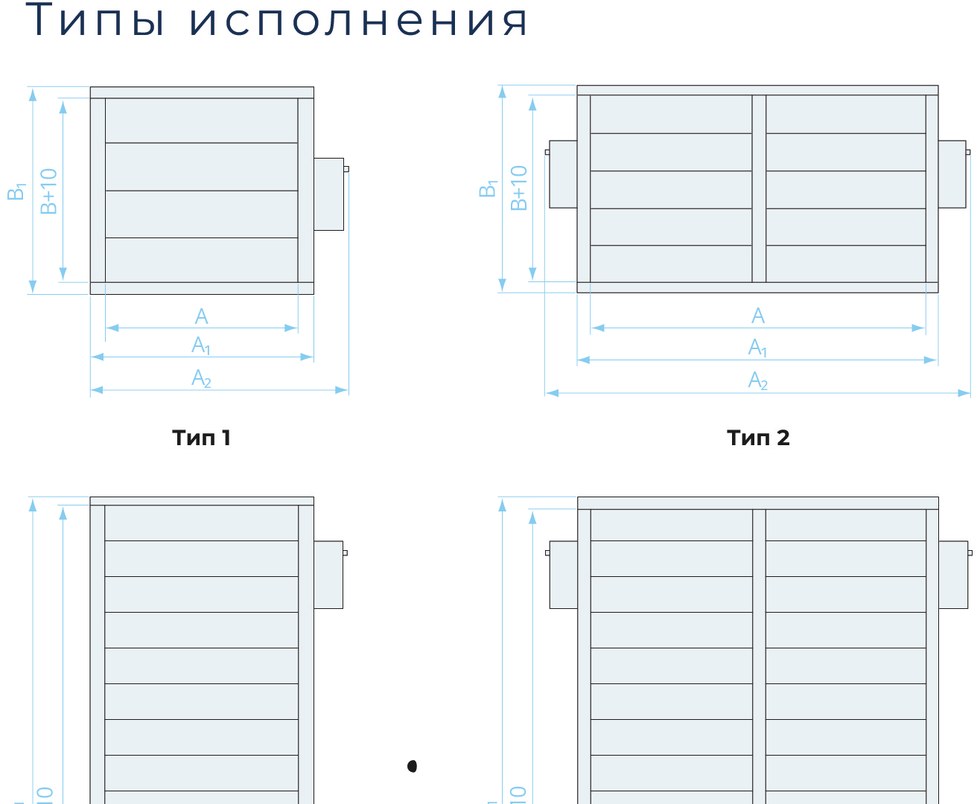

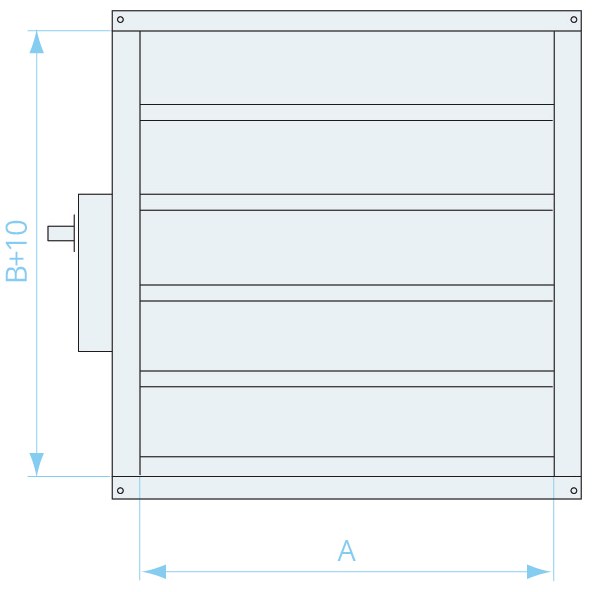

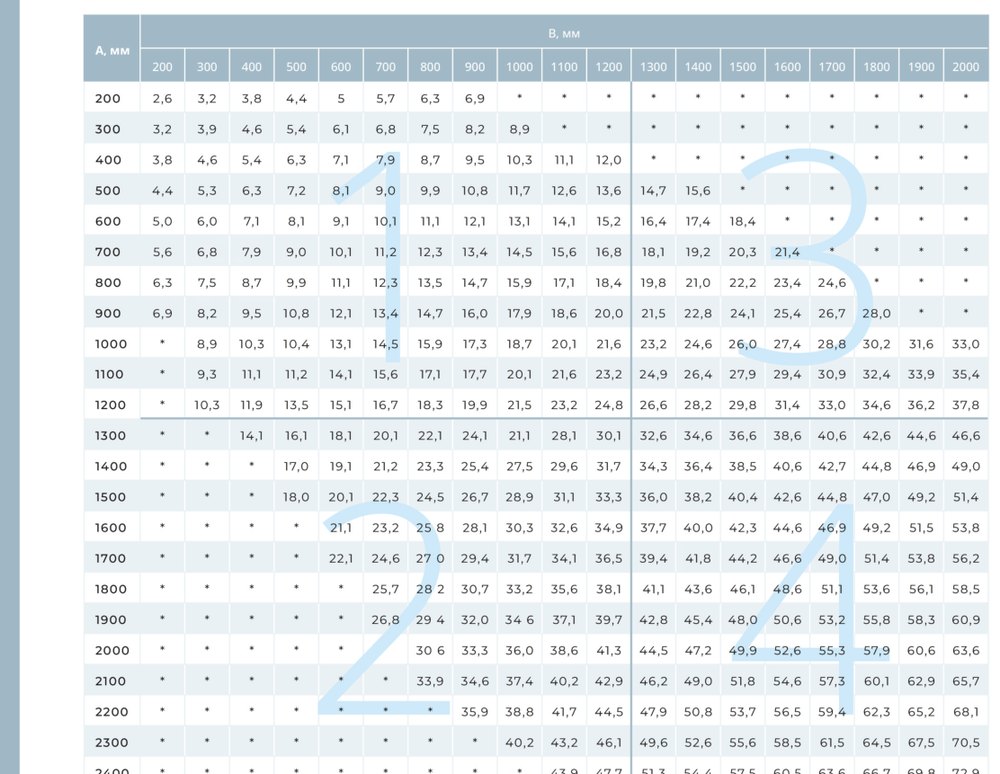

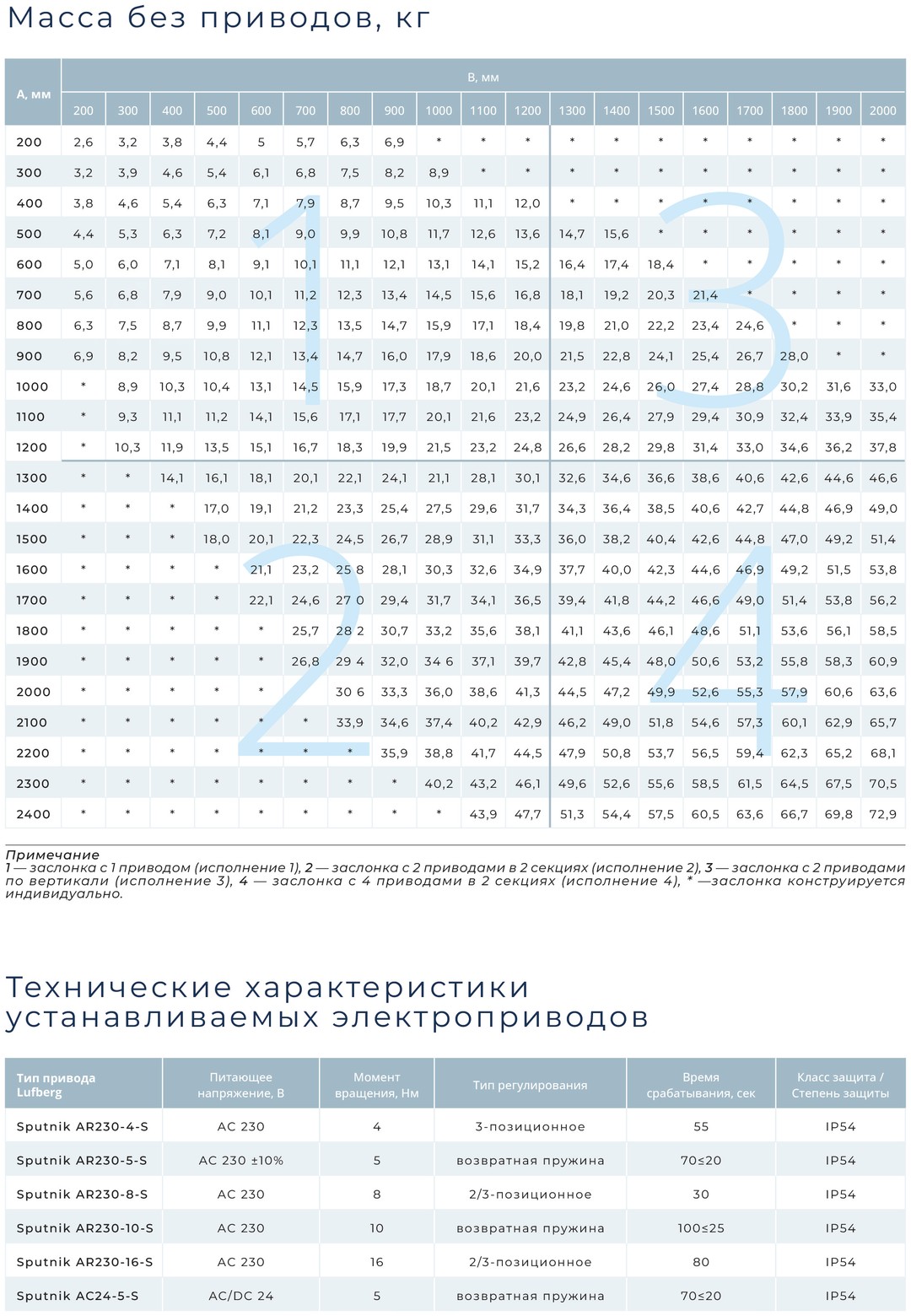

Чертёж, схемы и типоразмеры

Нажмите на картинку — откроется в полном размере. Нужного типоразмера в таблице нет — изготовим по вашим размерам.

Как подобрать

• Указать внутреннее сечение A×B по сечению воздуховода, в который встраивается клапан
• Выбрать исполнение 1–4 по схеме — от него зависит, с какой стороны окажется привод и как встанут створки
• Задать тип управления: Р (ручной сектор), П (площадка под привод) или привод DA02N220
• Проверить габарит по формулам: A1 = A + 70, B1 = B + 50, A2 — по типу привода; место под A2 должно быть свободно
• Для взрывоопасных сред клапан не подходит — нужна взрывозащищённая заслонка

Монтаж и эксплуатация

• Ставить на прямом участке, оси клапана и воздуховода совмещать — перекос корпуса заклинивает створки
• Привод или ручной сектор располагать со стороны, доступной для обслуживания
• При монтаже с приводом сначала крепить клапан, потом ставить привод и проверять полный ход створок
• Стык уплотнять по периметру фланца; крепёж затягивать равномерно по четырём сторонам
• Раз в полгода проверять свободный ход створок и состояние уплотнений
