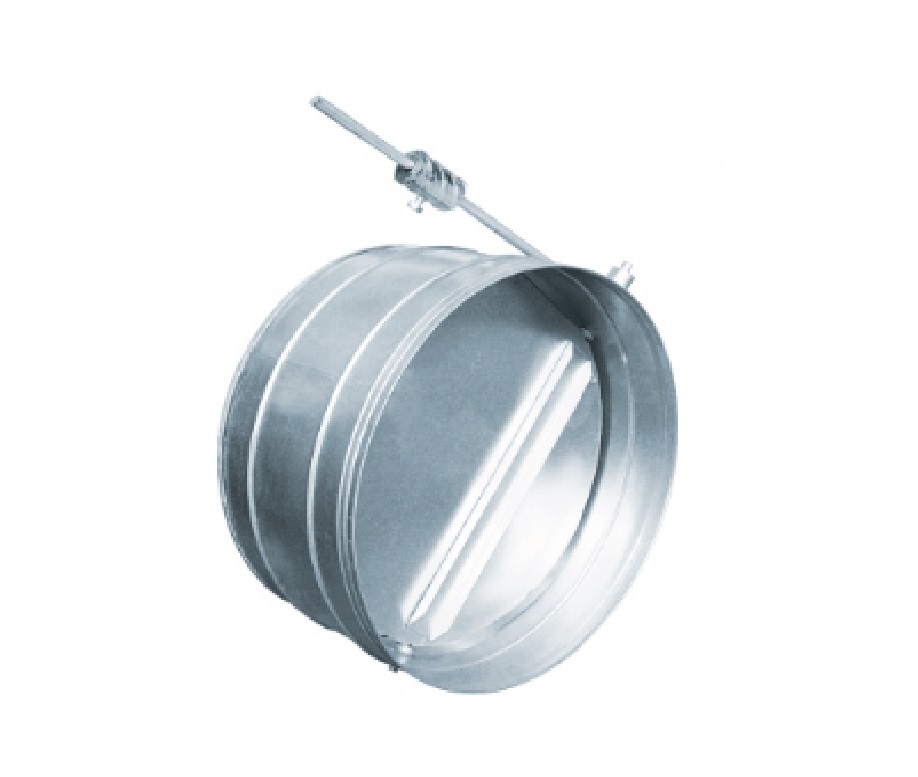

Клапан обратный круглый КО

✓ Всегда в наличии / под заказ Доставка по всей России

Отгрузка со склада и под заказсрок подтвердит менеджерГарантия 12 месяцевофициальная, от производителяДокументыпаспорт, сертификаты

Клапан обратный общего назначения предназначен для предотвращения перетекания воздуха через ответвления к отключенным вентиляторам при присоединении последних к коллекторам.

⚙️ Подбор и заказ

Диаметр D, мм Материал

Исполнение и монтаж

Обратный клапан — гравитационный, электропривод не требуется. Комментарий к позиции Прикрепить файлы — чертёж, спецификация, фото (можно несколько)

Количество, шт

Оплата и доставка Отсрочка платежа

Конфигурация попадёт в корзину — там можно добавить ещё позиции и отправить весь заказ одним письмом. Цену и срок изготовления подтвердит менеджер в течение 1 часа в рабочее время.

Подробно

Описание

Собственное производствоØ250–1250 ммЧёрная или оцинкованная стальИсполнения КОв / КОг

Типобратный клапан для круглых каналов

ТипоразмерыКО-00…КО-07, Ø250–1250 мм

Материалчёрная х/к или оцинкованная сталь

Приводне требуется (гравитационный)

ИсполненияКОв (вертикальное), КОг (горизонтальное) — по заказу

Масса4,6–35,3 кг

Длина корпуса50–64 мм (чёрная), 100–200 мм (оцинковка)

Срок службыне менее 10 лет

Устройство и принцип работы

Клапан состоит из корпуса и поворотных лопаток на осях. Открытие происходит под действием динамического напора потока, закрытие — под действием силы тяжести после остановки вентилятора.

Такая схема исключает переток воздуха через ответвления к отключённым вентиляторам при их присоединении к общему коллектору. Работа полностью автоматическая, источник энергии не требуется.

Где применяется

Устанавливается на нагнетательной стороне вентиляторов и в ответвлениях вентиляционных сетей для защиты от обратного потока воздуха при отключении вентилятора, а также для исключения перетока воздуха между помещениями

Монтаж и обслуживание

Клапан монтируется в разрыв воздуховода на прямом участке за вентилятором либо в ответвлении перед коллектором
Монтажное положение определяется исполнением: КОв — вертикальные участки, КОг — горизонтальные
Установка в положении, не соответствующем исполнению, нарушает работу лопаток
Прямой участок до клапана — не менее 2D, после — не менее 3D
Установка непосредственно за отводом или тройником увеличивает сопротивление и вызывает вибрацию лопаток

Условное обозначение и заказ

КО-02 – 400 – 50

КО-0X — модель
D — диаметр, мм
L — длина, мм

Пример: КО-03 – 500 – 50 — обратный клапан Ø500 мм, длина 50 мм (чёрная сталь);

Пример: КО-05 – 800 – 200 — обратный клапан Ø800 мм, длина 200 мм (оцинкованная сталь).

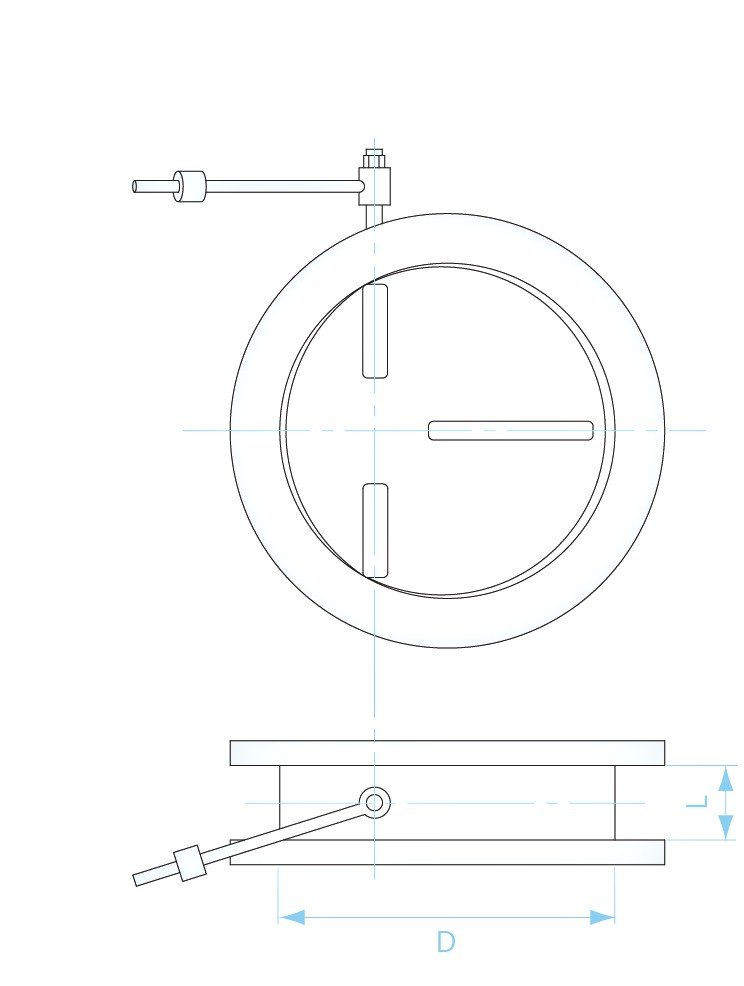

Чертежи и характеристики

Схема условного обозначения и пример заказа

Подбор и заказ. Изготавливаем клапаны любых размеров под ваш проект. Пришлите размеры сечения и условия работы — подберём исполнение, привод и посчитаем стоимость.

Чертежи и типоразмеры

Нужен расчёт по спецификации?

Пришлите список позиций — оперативно посчитаем и предложим лучшие условия, включая нестандартные размеры.

Отправить спецификацию
