Описание

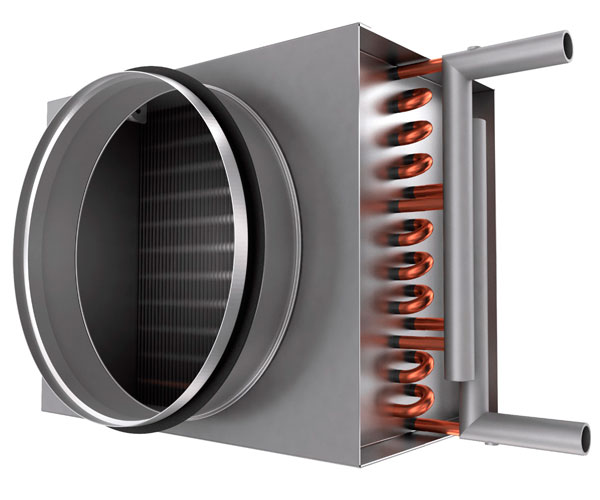

Двухрядные канальные теплообменники для круглых каналов применяют в системах вентиляции и кондиционирования, предназначены для нагрева и охлаждения воздуха в системах воздушного отопления, вентиляции и кондиционирования воздуха различных конструкций.
Водяные 2-х рядные теплообменники для круглых воздуховодов выпускаются в четырёх типоразмерах для подсоединения к круглым каналам диаметром 160, 200, 250 и 315мм. Предназначены для эксплуатации при максимальном рабочем давлении 1,5 МПа и максимальной рабочей температуре теплоносителя 170°C. Теплообменники позволяют использовать в качестве теплоносителя не только воду, но и незамерзающие смеси.
Корпус изготовлен из оцинкованного стального листа. Поверхность теплообмена изготовлена из алюминиевых пластин толщиной 0,2 мм и проходящих через них в шахматном порядке медных трубок диаметром 9,52 мм. Патрубки 1/2″. Трубные коллекторы из стали имеют резьбовые патрубки для обезвоздушивания теплообменника и слива теплоносителя.
Все теплообменники испытываются на герметичность водой под давлением 20 Атм в течение 10 минут.
Особенности водяных теплообменников
- Теплоноситель – вода или незамерзающая смесь
- Максимальная температура теплоносителя 170 °C
- Материал пластин – алюминий (Al)
- Материал трубок – медь (Cu)
Габариты теплообменники TEW
| Нагреватель | A, мм | Б, мм | B±2, мм | П MM | Д, MM | E, мм | Масса, кг | Заправочный объем, л |
|---|---|---|---|---|---|---|---|---|
| TEW 160 | 203 | 270 | 163 | 105 | 160 | 375 | 3,2 | 0,4 |
| TEW 200 | 226 | 295 | 186 | 105 | 200 | 400 | 3,8 | 0,45 |
| TEW 250 | 276 | 345 | 236 | 105 | 250 | 450 | 4,6 | 0,62 |
| TEW 315 | 353 | 420 | 313 | 105 | 315 | 525 | 6,2 | 0,95 |
