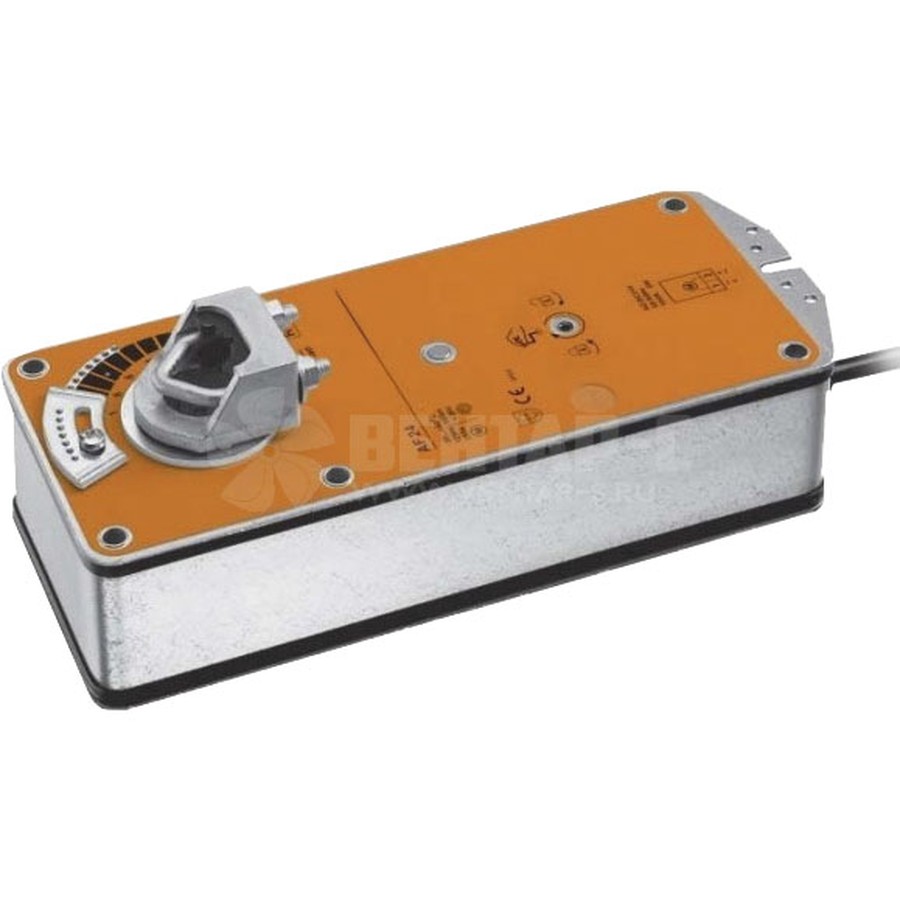

Электропривод Belimo AF24-S (15 Нм)

Особенности изделия Belimo AF24-S

Принцип действия. Управление открыто/закрыто осуществляется по однопроводной схеме напряжением 24 В. Электропривод AF… перемещает дисковый затвор в рабочее положение, одновременно взводя возвратную пружину. Заводская установка начального состояния устройства (при отсутствии питания) — закрытое положение дискового затвора. Дисковый затвор возвращается в это положение из рабочего при помощи энергии, запасенной в пружине, при прерывании подачи питания. Простой монтаж на установочный фланец дискового затвора при помощи крепежа WD6 и 4 винтов (по ISO 5211). В зависимости от положения установки электропривода AF… по отношению к крепежу затвор будет либо Нормально Закрыт (заводская установка), либо Нормально Открыт (при отключении питания дисковый затвор открывается). Высокая надежность функционирования. Электропривод защищен от перегрузок, не требует конечных выключателей и отключается автоматически при достижении конечных положений (100% открытия). Гибкая система сигнализации. Электроприводы AF…-S имеют один фиксированный 5% и один встроенный вспомогательный переключатель 26…89 %. Ручное управление. При помощи специальной ручки дисковым затвором можно управлять вручную и блокировать его в любом нужном положении. Разблокирование происходит вручную или автоматически при подключении питания.

Замечания по безопасности Belimo AF24-S

• Не разрешается применение электропривода в областях, выходящие за рамки указанные в спецификации, особенно для применения на воздушных суднах.
• Устройство может быть вскрыто только на заводе-изготовителе. Оно не содержит частей, которые могут быть переустановлены или отремонтированы эксплуатационными службами.
• Кабель не может быть отсоединен от устройства.
• При расчете крутящего момента необходимо учитывать данные изготовителя заслонки (площадь поперечного сечения, конструкцию, объект установки), а также условия воздушного потока.
• Устройство содержит электрические и электронные компоненты, в связи с чем недопустима утилизация вместе с бытовыми отходами. Необходимо соблюдать все действующие правила и инструкции, относящиеся к данной конкретной местности.
