Принцип действия
При подаче управляющего сигнала происходит вращение вала электропривода к
положениям открыто или закрыто в зависимости от величины управляющего сигнала.
Смена направления вращения производится переключателем «CW-CCW» на корпусе
привода. Ручное управление осуществляется после вывода из зацепления редуктора
при помощи рычага на корпусе привода.

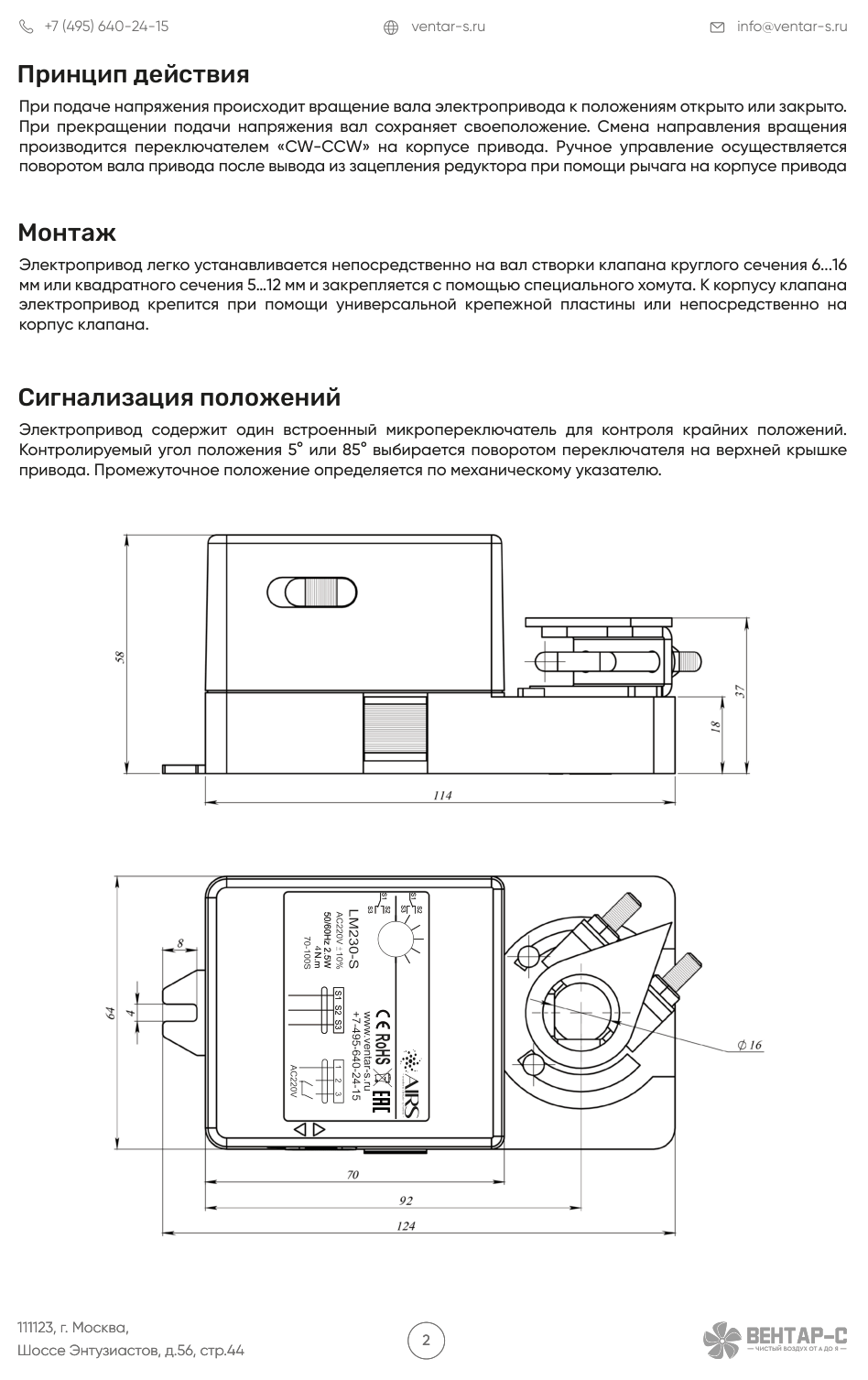

Монтаж
Электропривод легко устанавливается непосредственно на вал створки клапана
круглого сечения 6…16 мм или квадратного сечения 5…12 мм и закрепляется с помощью универсального крепежного устройства. К корпусу клапана электропривод
крепится при помощи универсальной крепежной пластины или непосредственно на
корпус клапана.
Сигнализация положений
Электропривод содержит один встроенный микропереключатель для контроля
крайних положений. Контролируемый угол положения 5° или 85° выбирается поворотом переключателя на верхней крышке привода. Промежуточное положение определяется по механическому указателю.
