Электроприводы AIRS LM24-S без возвратной пружины предназначены для управления воздушными заслонками и дроссель-клапанами, установленных в каналах систем вентиляции и кондиционирования воздуха.

Спецпредложение

Для получения скидки, заполните контактную форму

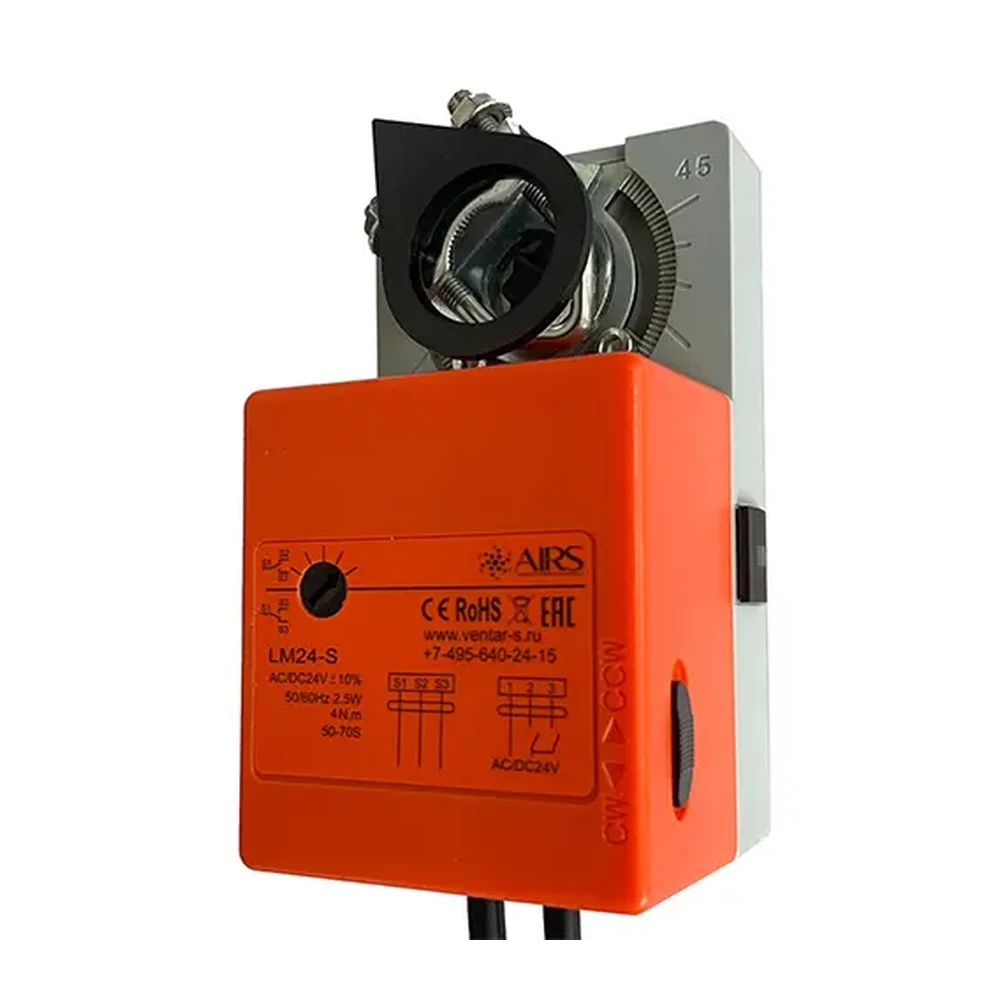

Электропривод AIRS LM24-S

Электропривод предназначен для управления воздушными клапанами систем общеобменной вентиляции зданий и сооружений

  • Управление 2-х позиционное или 3-х позиционное.
  • Напряжение питания 24 В
  • Управление воздушными клапанами площадью до 0,8 м²
  • Крутящий момент 4 Нм
  • Наличие вспомогательных переключателей

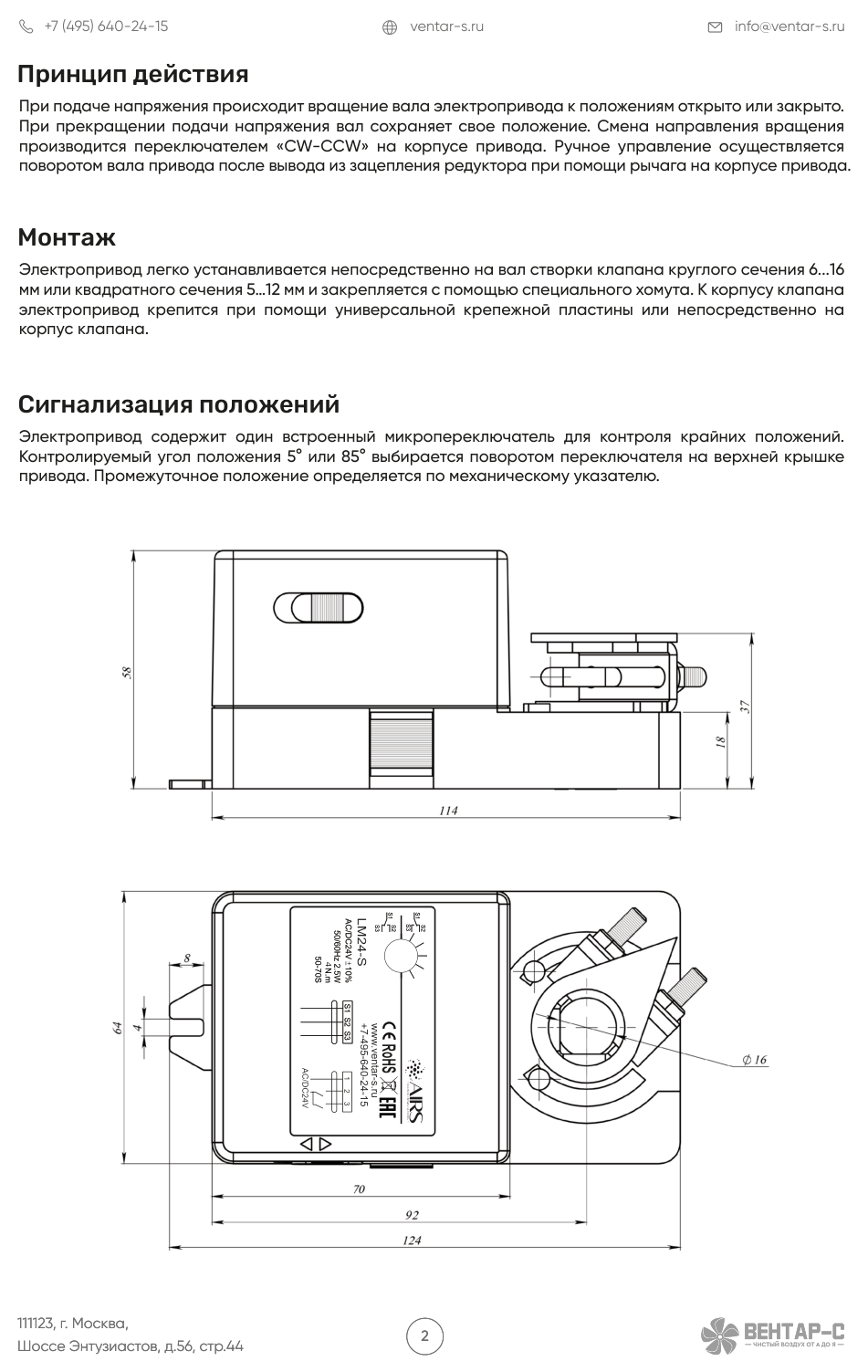

Принцип действия

При подаче напряжения происходит вращение вала электропривода к положениям открыто или закрыто. При прекращении подачи напряжения вал сохраняет свое положение. Смена направления вращения производится переключателем «CW-CCW» на корпусе привода. Ручное управление осуществляется поворотом вала привода после вывода из зацепления редуктора при помощи рычага на корпусе привода.

Монтаж

Электропривод легко устанавливается непосредственно на вал створки клапана круглого сечения 10…16 мм или квадратного сечения 9…12 мм и закрепляется с помощью специального хомута. К корпусу клапана электропривод крепится при помощи универсальной крепежной пластины или непосредственно на корпус клапана.

Характеристики

Управление
2/3-позиционное
Пропорциональное
..P: 0-10В DC
0 -10В DC
…I: 4-20мА DC
Напряжение 24 В AC/DC 230 В AC 24 В AC/DC 230 В AC

Крутящий момент 4 Нм Площадь заслонки < 0,8 м2*

LM24
0,73 кг
LM230
0,75 кг
LM24-SR
0,75 кг
LM230-SR
0,76 кг
2 вспомогательных
переключателя
SPDT**
LM24-S
0,74 кг
LM230-S
0,76 кг
LM24-SR-S
0,75 кг
LM230-SR-S
0,77 кг
Время срабатывания – двигатель 35-45 с
Частота 50/60 Гц (AC)
Потребляемая мощность
– во время работы 3,0 Вт 3,0 Вт 4,0 Вт 2,5 Вт
– в состоянии покоя 0,9 Вт 0,9 Вт 0,9 Вт 0,9 Вт
– расчетная 8,0 ВА 8,0 ВА 4,0 ВА 5,0 ВА
Угол поворота 0~90º
– настройка 0°~90° (бесступенчато)
Направление вращения два концевых ограничителя с параметрами 0°–30° и
60°–90° (бесступенчато)
Уровень шума – двигатель < 45 дБ(А)
Тип плавного сигнала обратной связи 0 -10В DC
Электрическое подключение Винтовые клеммы
Вспомогательные переключатели
3 (1,5) А, 230 В
Степень защиты
Класс защиты III низкое
напряжение
II III низкое
напряжение
II
Влажность окружающей среды 95 % RH, без образования конденсата
Температура окружающей среды -30~+50 ºC
Температура хранения -40~+70 ºC
Срок службы 60 000 циклов работы
Механическое подключение
– круглых штоков от ø10 до ø16 мм
– квадратных штоков от 9х9 до 12х12 мм
Ручное управление вывод из зацепления с помощью кнопки на
крышке привода
Соответствие стандартам ISO, CE, EAC
* Максимальная площадь заслонки рассчитана ориентировочно на оптимальных условиях (без влияния воздушного потока, дифференциального давления и т. д.).
** SPDT (Single-Pole Double-Throw) – однополюсная группа переключающих контактов.

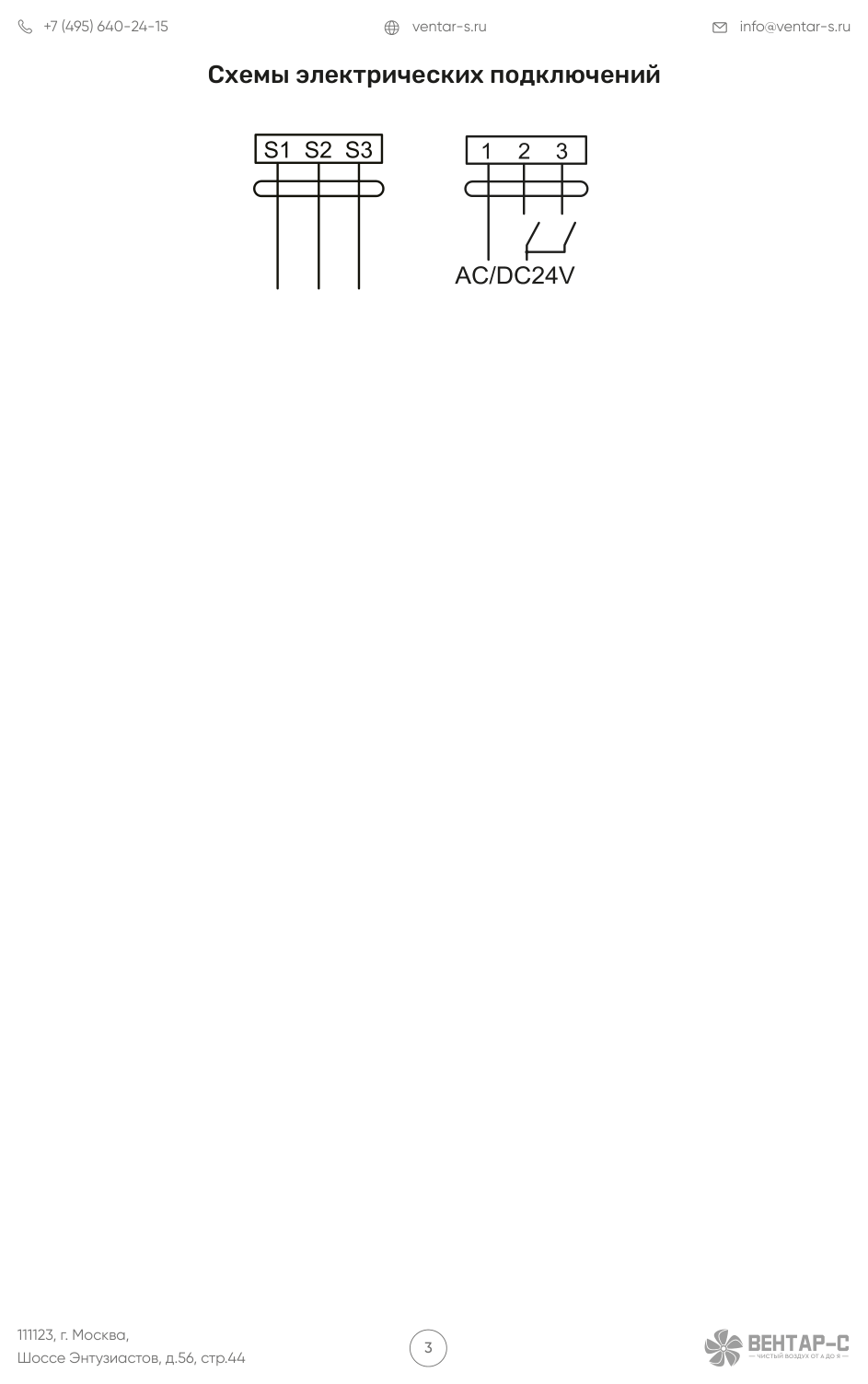

Схемы

Крутящий момент

Напряжение

Вспомогательный переключатель

Тип регулирования
