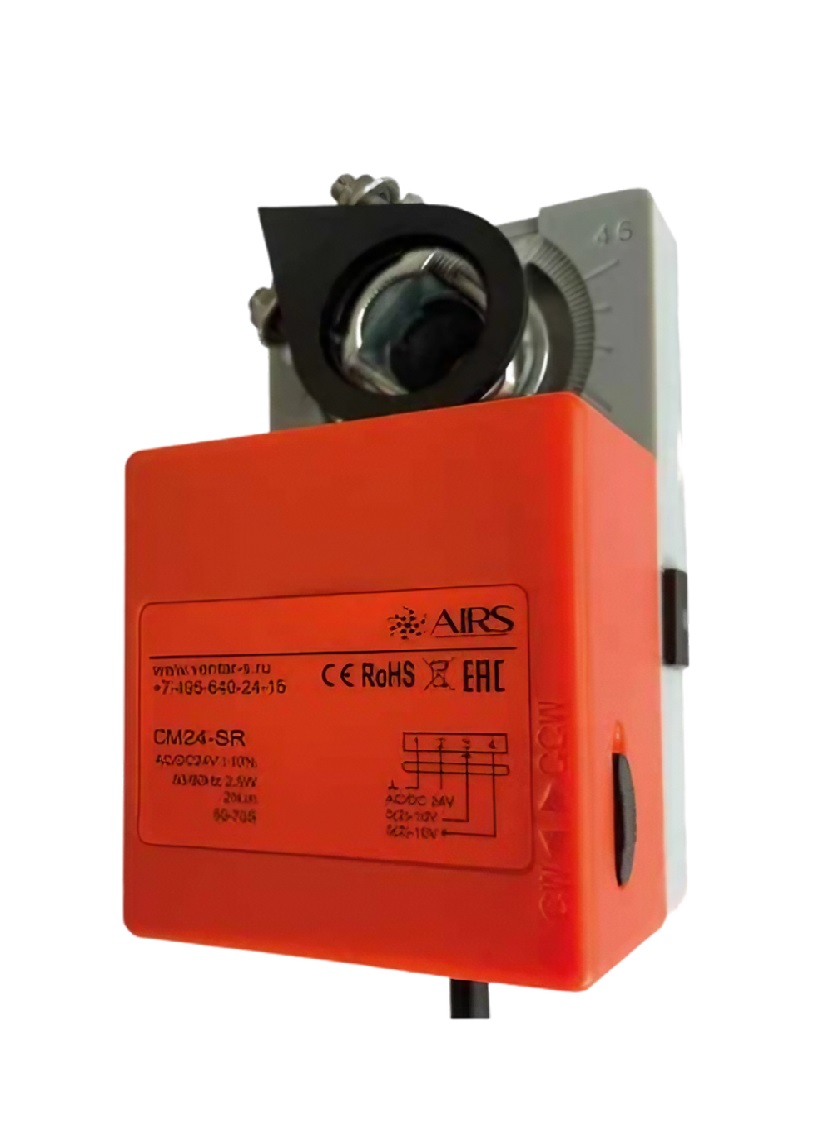

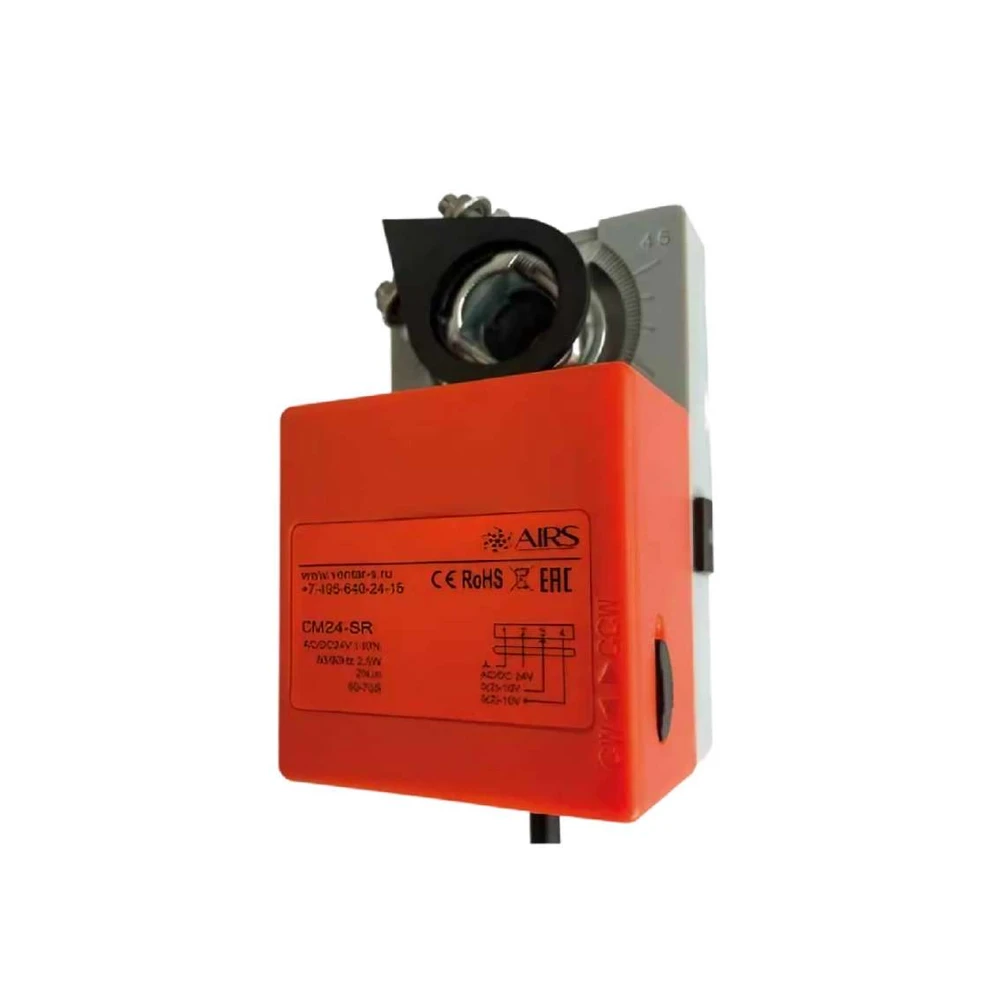

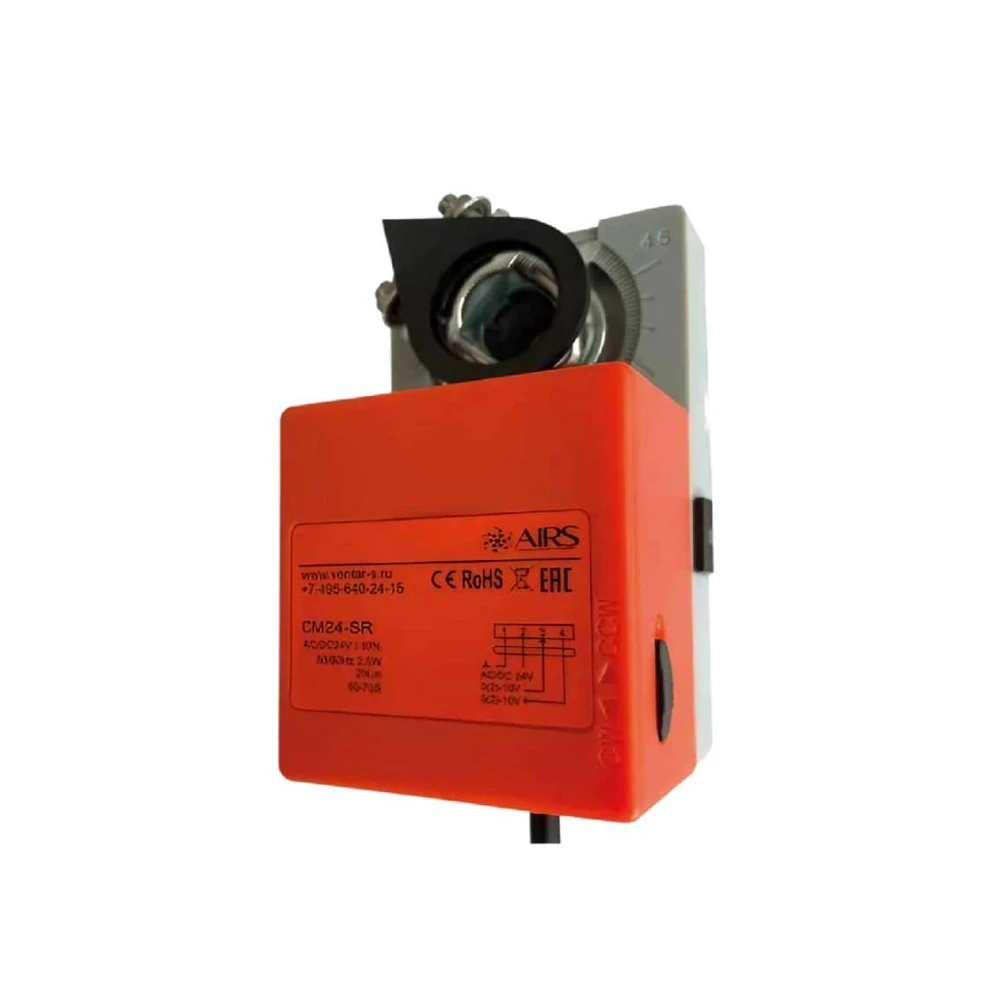

Электропривод AIRS CM24-SR
Электропривод предназначен для управления воздушными клапанами систем общеобменной вентиляции зданий и сооружений.
- Пропорциональное управление
- Напряжение питания 24 В
- Управление воздушными клапанами площадью до 0,4 м²
- Крутящий момент 2 Нм
Принцип действия
При подаче напряжения происходит вращение вала электропривода к положениям открыто или закрыто. При прекращении подачи напряжения вал сохраняет свое положение.
Смена направления вращения производится переключателем «CW-CCW» на корпусе привода. Ручное управление осуществляется поворотом вала привода после вывода из зацепления редуктора при помощи рычага на корпусе привода.
Монтаж
Электропривод легко устанавливается непосредственно на вал створки клапана круглого сечения 6…16 мм или квадратного сечения 5…12 мм и закрепляется с помощью специального хомута. К корпусу клапана электропривод крепится при помощи универсальной крепежной пластины или непосредственно на корпус клапана.
Характеристики
| Управление | 2/3-позиционное | Пропорциональное 2 -10В DC | ||
| Напряжение | 24 В AC/DC | 230 В AC | 24 В AC/DC | |
Крутящий момент 2 Нм Площадь заслонки < 0,4 м2* |
CM24 0,49 кг |
CM230 0,51 кг |
CM24-SR 0,50 кг |
|
| 1 вспомогательный переключатель SPDT** |
CM24-S 0,53 кг |
CM230-S 0,55 кг |
CM24-SR-S 0,54 кг |
|
| Время срабатывания – двигатель | 35-45 с | 45-55 с | ||
| Частота | 50/60 Гц (AC) | |||
| Потребляемая мощность | ||||
| – во время работы | 3,0 Вт | 3,0 Вт | 3,0 Вт | |
| – в состоянии покоя | 0,6 Вт | 0,7 Вт | 0,9 Вт | |
| – расчетная | 4,5 ВА | 4,5 ВА | 4,5 ВА | |
| Угол поворота | 0~90º | |||
| – настройка | 0°~90° (бесступенчато) | |||
| Направление вращения | направление вращения регулируется переключателем на приводе |
|||
| Уровень шума – двигатель | < 45 дБ(А) | |||
| Тип плавного сигнала обратной связи | – | – | 2 -10В DC | |
| Электрическое подключение | подсоединённый кабель 1м | |||
| Вспомогательные переключатели | 3 (1,5) А, 230 В | |||
| Степень защиты | IP54 | |||
| Класс защиты | III низкое напряжение |
II | III низкое напряжение |
|
| Влажность окружающей среды | 95 % RH, без образования конденсата | |||
| Температура окружающей среды | -30~+50 ºC | |||
| Температура хранения | -40~+70 ºC | |||
| Срок службы | 60 000 циклов работы | |||
| Механическое подключение | ||||
| – круглых штоков | от ø6 до ø16 мм | |||
| – квадратных штоков | от 5х5 до 12х12 мм | |||
| Ручное управление | вывод из зацепления с помощью кнопки на крышке привода |
|||
| Соответствие стандартам | ISO, CE, EAC | |||
| * Максимальная площадь заслонки рассчитана ориентировочно на оптимальных условиях (без влияния воздушного потока, дифференциального давления и т. д.). |
||||

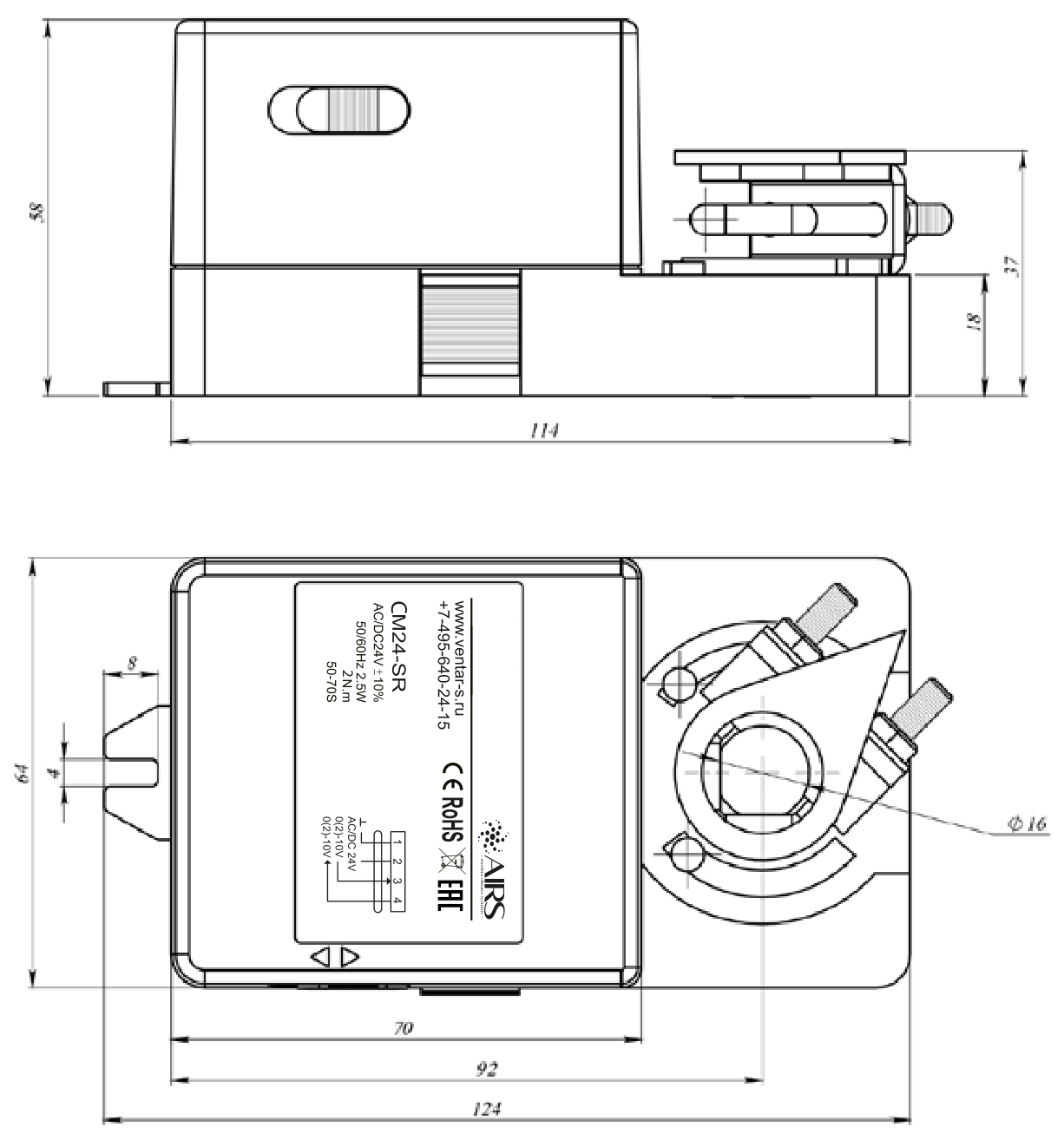

Схемы
