Электроприводы AIRS TF230 разработаны для применения в системах отопления, вентиляции и кондиционирования.

Спецпредложение

Для получения скидки, заполните контактную форму

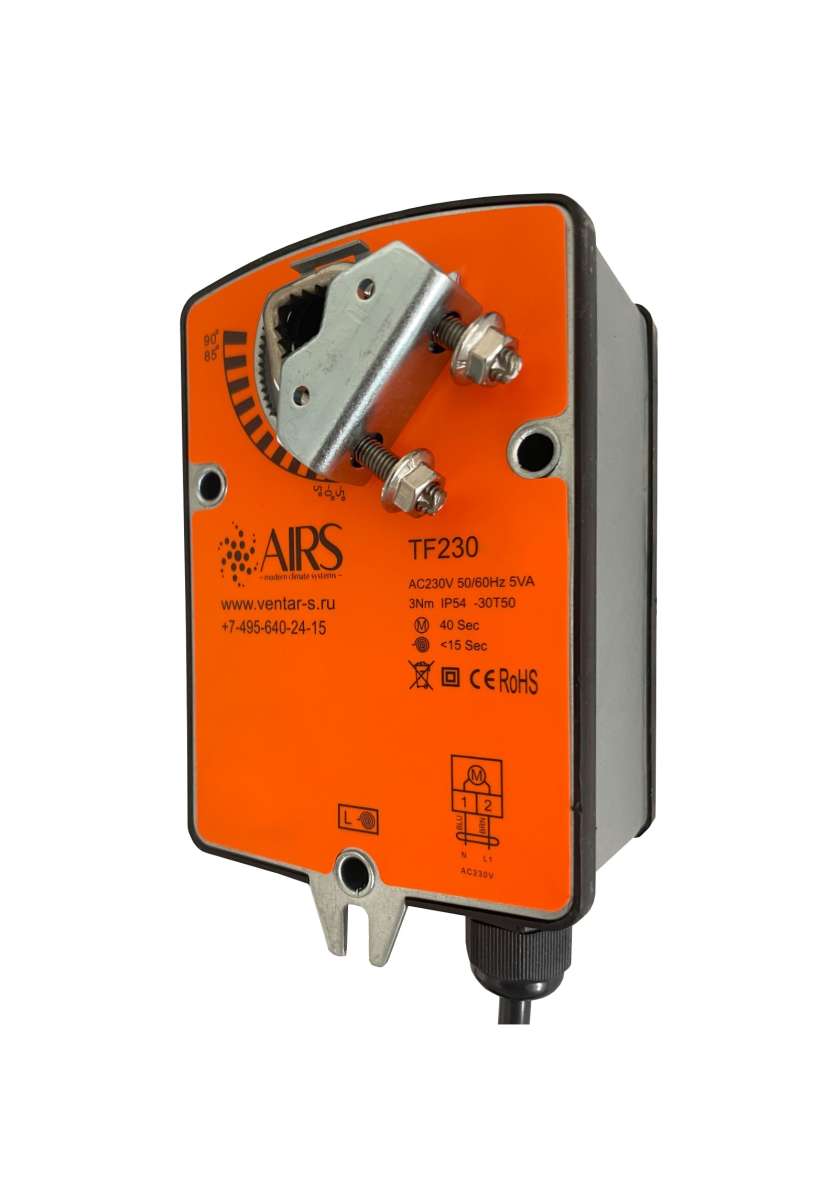

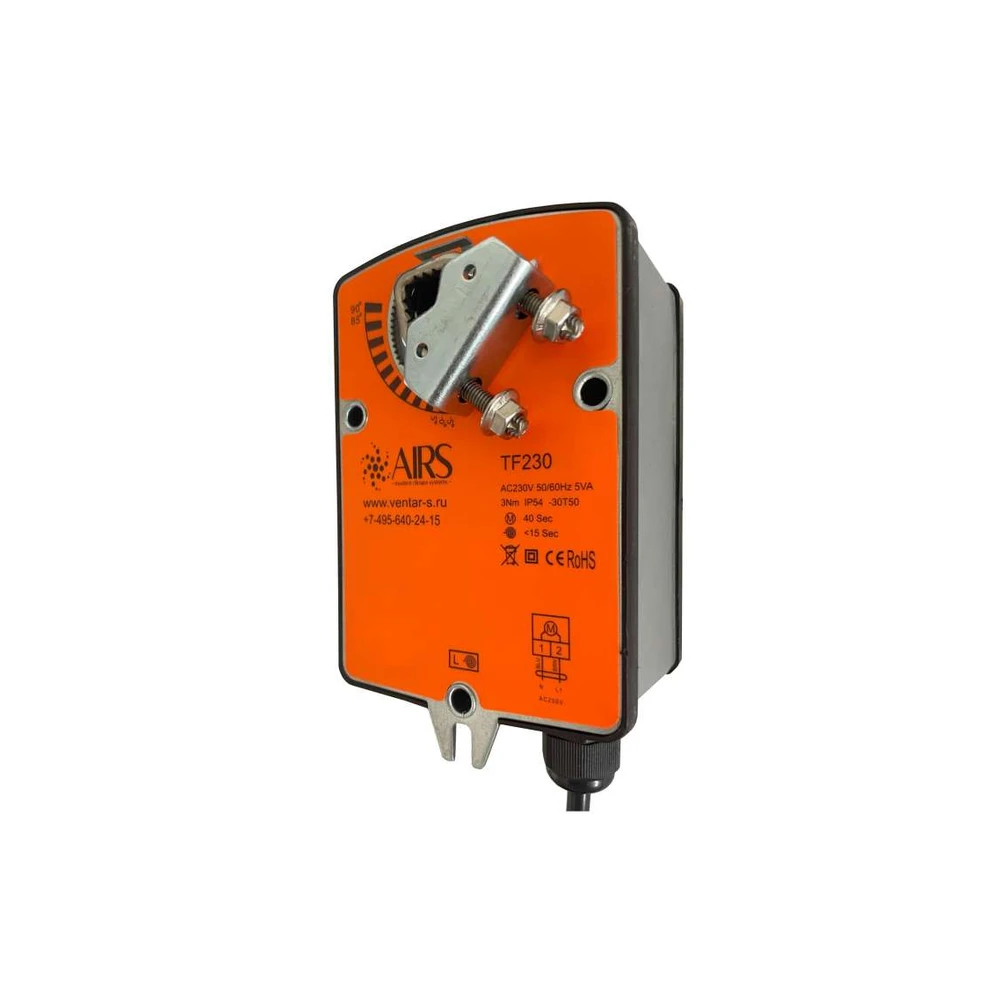

Электропривод AIRS TF230

Электропривод предназначен для управления воздушными клапанами систем вентиляции зданий и сооружений.

  • Электропривод с возвратной пружиной.
  • Напряжение питания 230 В
  • Управление воздушными клапанами площадью до 0,6 м²
  • Крутящий момент 3 Нм
  • Возможно взрывозащищенное исполнение

Принцип действия

При подаче напряжения питания вал привода приводит створку клапана в рабочее положение
и одновременно взводится возвратная пружина. При прекращении подачи питания энергия, запасенная в пружине, возвращает створку клапана в охранное положение.

Монтаж

Электропривод легко устанавливается непосредственно на вал створки клапана круглого сечения 6…12 мм или квадрат 5…8 мм с помощью универсального крепежного хомута и закрепляется с помощью специального фиксатора. К корпусу клапана электропривод крепится при помощи универсальной крепежной пластины или на клепку.

Сигнализация положений для TF230

Два регулируемых вспомогательных переключателя поставляются по запросу. Промежуточное положение определяется по механическому указателю.



Характеристики

Управление Открытие/закрытие Пропорциональное
0–10 В DC
Напряжение 24 В AC/DC 230 В AC 24 В AC/DC

Крутящий момент
3 Нм
Площадь заслонки
< 0,5 м2*

TF24 TF230 TF24-SR
2 вспомогательных
переключателя
SPDT**
TF24-S TF230-S
1 вспомогательный
переключатель
SPDT**
TF24-SR-S
Время срабатывания – двигатель/
возвратная пружина
60 с/< 30 с
Частота 50/60 Гц (AC)
Потребляемая мощность
– во время работы 2,5 Вт 2,5 Вт 2,5 Вт
– в состоянии покоя 1,6 Вт 1,6 Вт 1,6 Вт
– расчетная 5,0 ВА 5,0 ВА 7,0 ВА
Угол поворота -5°~90º
– настройка 45°~90° (с шагом 5°)
Направление вращения определяется стороной монтажа привода L/R
(лев./прав.)
Уровень шума – двигатель < 50 дБ(А)/< 65 дБ(А)
Тип плавного сигнала обратной связи 0–10 В DC
Электрическое подключение подсоедиенный кабель 1м
Вспомогательные переключатели 3 (1,5) А, 230 В
Степень защиты IP54
Класс защиты III низкое
напряжение
II III низкое
напряжение
Влажность окружающей среды 95 % RH, без образования конденсата
Температура окружающей среды -30~+50 ºC
Температура хранения -40~+70 ºC
Срок службы 60 000 циклов работы
Механическое подключение
– круглых штоков от ø6 до ø12 мм
– квадратных штоков от 5х5 до 8х8 мм
Ручное управление недоступно
Соответствие стандартам ISO, CE, EAC
* Максимальная площадь заслонки рассчитана ориентировочно на оптимальных условиях (без влияния воздушного потока, дифференциального давления и т. д.).
** SPDT (Single-Pole Double-Throw) – однополюсная группа переключающих контактов.

Схемы

Крутящий момент

Напряжение

Вспомогательный переключатель

Тип регулирования
